AURA® [3aluw] – rohová fréza z3 s ochrannou fazetkou pre farebné kovy (D1 = 3–20 mm)
Stopková rohová fréza z tvrdokovu s tromi zubmi a ochrannou fazetkou na rohoch. Určená pre univerzálne drážkovanie neželezných kovov – hliník a meď. Vhodná aj pre vŕtanie.
Ochranná fazetka pre dlhšiu trvanlivosť
Séria [3aluw] je vybavená ochrannou fazetkou na rohoch, ktorá chráni rohy nástroja pred predčasným opotrebením pri frézovaní hliníka a medi. Nástroj je dostupný v rôznych variantoch: štandardný (AT = L3 = L2) a s krčkom (AT = L3 > L2, D3 < D1). Príklad rezných podmienok pre kód 02380 (D1 = 12 mm, AT = 25 mm, materiál Cu): n = 6 635 min⁻¹, vf = 1 971 mm/min, vc = 250 m/min, ap = 11,80 mm, ae = 0 mm, fz = 0,099 mm.
Hlavné prednosti
- 3 zuby – vyšší posuv a lepší výkon oproti dvojzubým frézam pri farebných kovoch
- Ochranná fazetka – predlžuje životnosť frézy
- Vhodná na vŕtanie – môže sa použiť ako vŕtacia fréza
- Varianty s krčkom – pre D1 = 8–16 mm dostupná verzia s predĺženou pracovnou hĺbkou (L3 = 30–40 mm)
Pre aké materiály je určená
Plne vhodná pre hliník (ALU) a meď (Cu). Obmedzene vhodná pre titán a zliatiny AlSi. Nie je vhodná pre ocele, nerez, niklové zliatiny (INC), liatiny (GG, GjV), kalené materiály, grafit (GRAPH) ani sklolaminát (GFK).
Výrobca: Aura Tools GmbH, Breidenbach, Nemecko. Technické zmeny vyhradené.
Parametre nástrojov

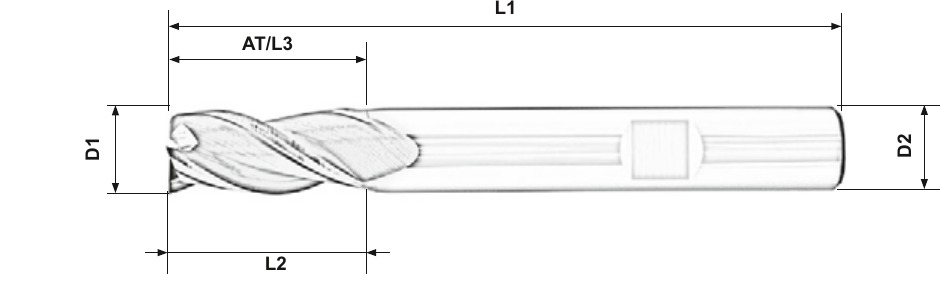

![Kótovaný nákres AURA® [3aluw]](https://cdn.myshoptet.com/usr/www.hhatools.sk/user/documents/upload/Obr%C3%A1zky%20s%20vysvetlivkami/aluw3-nakres.jpg)
| Kód | D1 (mm) | R (mm) | L2 (mm) | L3 (mm) | D3 (mm) | D2 (mm) | AT (mm) | °a | L1 (mm) | z | iKlick |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 02374 | 3 | 0 | 10 | 13 | 2,7 | 6 | 13 | 0 | 60 | 3 |  |
| 02375 | 4 | 0 | 10 | 13 | 3,7 | 6 | 13 | 0 | 60 | 3 | |
| 02376 | 5 | 0 | 10 | 13 | 4,7 | 6 | 13 | 0 | 60 | 3 | |
| 02377 | 6 | 0 | 15 | 15 | 6 | 6 | 15 | 0 | 60 | 3 | |
| 02378 | 8 | 0 | 17 | 17 | 8 | 8 | 17 | 0 | 64 | 3 | |
| 02379 | 10 | 0 | 22 | 22 | 10 | 10 | 22 | 0 | 75 | 3 | |
| 02380 | 12 | 0 | 25 | 25 | 12 | 12 | 25 | 0 | 84 | 3 | |
| 02381 | 16 | 0 | 32 | 32 | 16 | 16 | 32 | 0 | 100 | 3 | |
| 02382 | 20 | 0 | 38 | 38 | 20 | 20 | 38 | 0 | 100 | 3 | |
| 04712 | 8 | 0 | 17 | 30 | 7,6 | 8 | 30 | 0 | 64 | 3 | |
| 04713 | 10 | 0 | 22 | 30 | 9,5 | 10 | 30 | 0 | 75 | 3 | |
| 04714 | 12 | 0 | 25 | 30 | 11,6 | 12 | 30 | 0 | 84 | 3 | |
| 04715 | 16 | 0 | 32 | 40 | 15,5 | 16 | 40 | 0 | 100 | 3 | |
Rozmery v mm. Skratky: D1 – priemer frézy, R – rohový rádius (0 = ochranná fazetka), L2 – dĺžka reznej časti, L3 – dĺžka krčka, D3 – priemer krčka, D2 – priemer stopky, AT – pracovná hĺbka (= L3), °a = úkos kužeľa, L1 – celková dĺžka, z – počet zubov.
Časté otázky – AURA® [3aluw]
Čo je ochranná fazetka a prečo je dôležitá?
Ochranná fazetka je malé skosenie na rohoch reznej hrany. Pri frézovaní chráni rohy pred vylámaním, čím predlžuje trvanlivosť nástroja. Je to kľúčový rozdiel oproti štandardným rohovým frézam bez ochrannej fazetky.
Aký je rozdiel medzi štandardným variantom a variantom s krčkom (L3)?
Štandardné varianty (napr. 02378 pre D1 = 8 mm) majú pracovnú hĺbku AT rovnú dĺžke reznej časti L2 a sú bez krčka. Varianty s krčkom (napr. 04712 pre D1 = 8 mm) majú predĺženú pracovnú hĺbku AT = L3 > L2 a zúžený krčok D3 < D1, čo umožňuje frézovať vo väčších hĺbkach bez kolízie so stenou súčiastky.
Môžem túto frézu použiť aj na vŕtanie?
Áno, séria [3aluw] je priamo označená ako vhodná pre vŕtanie. Geometria s tromi zubmi a ochrannou fazetkou umožňuje vstup do materiálu axiálnym pohybom.
Základné informácie
| Parameter | Hodnota |
|---|---|
| Typ nástroja | Rohová fréza z3 s ochrannou fazetkou |
| Rad / označenie | [3aluw] 3ALUW |
| Rezný materiál | Tvrdokov (HM) |
| Povlak | Bez povlaku |
| Počet zubov z | 3 |
| Rohový rádius R | 0 mm (ochranná fazetka) |
| Úkos kužeľa °a | 0° |
| Priemer D1 | 3–20 mm |
| Priemer stopky D2 | 6, 8, 10, 12, 16 alebo 20 mm |
| Priemer krčka D3 | 2,7–20 mm |
| Pracovná hĺbka AT | 13–40 mm |
| Celková dĺžka L1 | 60–100 mm |
| Stredové chladenie | Nie |
| Funkcia vŕtania | Áno |
| Vhodné materiály | Hliník (ALU), meď (Cu) |
| Obmedzene vhodné | Titán, AlSi |
| Nevhodné materiály | Ocele, nerez, niklové zliatiny, liatiny GG a GjV, grafit, GFK, kalené materiály |
| Výrobca | Aura Tools GmbH, Breidenbach, Nemecko |
Dodatočné parametre
| Kategória: | Rohové frézy |
|---|---|
| Hmotnosť: | 0.234 kg |
| Druh nástroja: | Monolitná fréza |
| Druh obrábania: | Hrubovanie, Dokončovanie |
| Rada: | 3ALUW |
| Celková dĺžka: | 100 |
| Dĺžka reznej časti: | 32 |
| Dĺžka valcovej časti: | 32 |
| Obrábaný materiál: | Farebné kovy, Meď |
| Počet zubov: | 3 |
| Povlak: | Bez povlaku |
| Pracovná hĺbka: | 32 |
| Priemer krčku: | 16 |
| Priemer nástroja: | 16 |
| Priemer stopky: | 16 |
| Rádius: | 0 |
| Rezný materiál: | Tvrdokov |
| Spôsob upnutia: | Stopka |
| Stredové chladenie: | Nie |
| Tvar nástroja: | Rohová fréza |
| Úkos frézy: | 0 |
| Ak si želáte kompletné balenie, objednajte si: | 1 ks |
