    Domov / Frézovanie / Monolitné tvrdokovové frézy / Rohové frézy / Rohová fréza D1=12 F=0,25 z4 4ESV <56HRC s krčkom

    Rohová fréza D1=12 F=0,25 z4 4ESV <56HRC s krčkom

    Neohodnotené
    Dostupnosť Na objednávku
    Kód: 02153
    107,50 € / ks 87,40 € bez DPH
    Rohová fréza D1=12 F=0,25 z4 4ESV <56HRC s krčkom
    Neohodnotené
    30 rokov skúseností
    30 rokov skúseností
    rodinná firma zo Slovenska
    Odborné poradenstvo
    Odborné poradenstvo
    poradíme to najlepšie
    Najmodernejšie technológie
    Najmodernejšie technológie
    frézovacími technológiami žijeme
    Individuálny prístup
    Individuálny prístup
    nájdeme pre vás riešenie na mieru

    AURA KANTOS® [4esv] – 4-briová stopková fréza s ochrannou fazetou pre drážkovanie, orezávanie a vŕtacie frézovanie

    KANTOS® [4esv] je presná 4-briová stopková fréza (z = 4) s ochrannou fazetou F = 0,1–0,35 mm a rôznymi uhlami skrutu. Rezná geometria je navrhnutá pre drážkovanie, orezávanie a vŕtacie frézovanie – umožňuje plné ponorenie do materiálu a universálne nasadenie v oceliach, liatinych a nástrojových zliatinách.

    Vlastnosti frézy [4esv]

    Ochranná fazeta F (0,1 až 0,35 mm podľa priemeru) chráni čelnú reznú hranu pred vylamovaním pri plnom ponorení do materiálu. Štyri bria (z = 4) so striedavými uhlami skrutu zabezpečujú plynulý chod a rovnomerné zaťaženie nástroja. Cylindrický krček (°a = 0°) s D3 < D2 umožňuje hlboké zárezy pri zachovaní vysokej tuhosti. Fréza je vhodná pre plné drážkovanie, orezávanie stien a vŕtacie frézovanie v jednom nástroji.

    Hlavné prednosti

    • Ochranná fazeta F = 0,1–0,35 mm – ochrana čelnej reznej hrany, spoľahlivé plné ponorenie
    • Rôzne uhly skrutu – plynulý chod, rovnomerné zaťaženie, nižšie vibrácie
    • Drážkovanie, orezávanie aj vŕtanie – universálna operácia v jednom nástroji
    • Vysoká procesná spoľahlivosť – stabilný záber aj pri plnom priemere
    • Rozsah D1 = 3–20 mm – široké pokrytie bežných operácií v oceliach a liatiných

    Pre aké materiály je určená

    Optimálna pre bežné konštrukčné ocele (Steel), nástrojové ocele (1.400N, 1.000N, do 52 a 48 HRC) a liatinu GG. Podmienečne vhodná pre kalené ocele do 56 HRC. Nie je vhodná pre CrNi zliatiny, titán, INC, hliník, AlSi, meď, grafit ani GFK.

    Typické nasadenie

    Drážkovanie a frézovanie uzatvorených kapiet s plným zárezom, orezávanie zvislých stien a vŕtacie frézovanie (helical interpolation) v nástrojových oceliach. Ukážkové rezné dáta pre kód 01399 (D1 = 8 mm, F = 0,15 mm, z = 4): n = 5 175 ot./min, vf = 828 mm/min, vc = 130 m/min, ap = 8 mm, ae = 0 mm, fz = 0,04 mm – pri materiáli 1.000N.

    Výrobca: AURA® Frästechnik GmbH, Breidenbach, Nemecko. Technické zmeny vyhradené.

    Parametre nástrojov

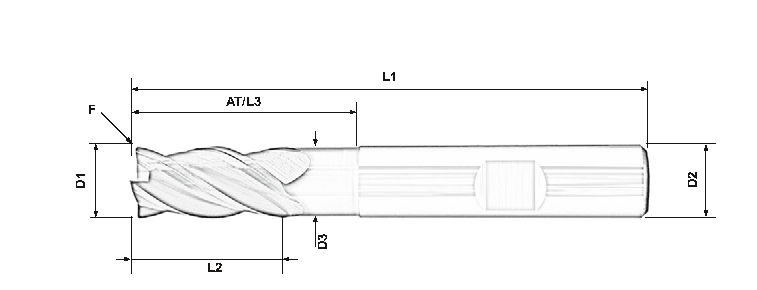

    Kotovaný nákres KANTOS® [4esv] – 4-briová stopková fréza s ochrannou fazetou
    KANTOS® [4esv] – Kótovaný nákres (cylindrický krček AT/L3, rozmery)
    Kód D1 (mm) R (mm) L2 (mm) L3 (mm) D3 (mm) D2 (mm) AT (mm) °a L1 (mm) z Stredové chladenie iKlick
    02153 12 0,25 18 24 11,5 12 24 0 74 4 - iKlick – produkt 02153
    01401 12 0,25 24 36 11,5 12 36 0 84 4 - iKlick – produkt 01401
    19736 12 0,25 24 60 11,5 12 60 0 110 4 - iKlick – produkt 19736
    19730 14 0,25 21 28 13,5 14 28 0 80 4 - iKlick – produkt 19730
    19732 14 0,25 28 42 13,55 14 42 0 90 4 - iKlick – produkt 19732
    19737 14 0,25 28 70 13,5 14 70 0 120 4 - iKlick – produkt 19737
    02154 16 0,3 24 32 15,38 16 32 0 93 4 - iKlick – produkt 02154
    01402 16 0,3 32 48 15,55 16 48 0 100 4 - iKlick – produkt 01402
    05291 16 0,3 32 80 15,55 16 80 0 130 4 - iKlick – produkt 05291
    20834 16 0,3 50 80 15,38 16 80 0 130 4 - iKlick – produkt 20834
    19731 18 0,3 27 36 17,3 18 36 0 93 4 - iKlick – produkt 19731
    19733 18 0,3 36 54 17,3 18 54 0 105 4 - iKlick – produkt 19733
    19738 18 0,3 36 90 17,3 18 90 0 140 4 - iKlick – produkt 19738
    02155 20 0,35 30 40 19,38 20 40 0 100 4 - iKlick – produkt 02155
    01403 20 0,35 40 60 19,38 20 60 0 125 4 - iKlick – produkt 01403
    19739 20 0,35 40 100 19,38 20 100 0 150 4 - iKlick – produkt 19739

    Rozmery v mm. Skratky: D1 – priemer frézovania, F – ochranná fazeta (protective chamfer), L2 – dĺžka rezu, L3 – dĺžka krčka (= AT), D3 – priemer krčka, D2 – priemer stopky, AT – dĺžka krčka, °a – uhol kužeľa (= 0°), L1 – celková dĺžka, z – počet brí, IKZ – interné chladenie.

    Často kladené otázky

    Čo znamená "4esv" v názve produktu?

    Skratka [4esv] pravdepodobne odkazuje na "4-flute end mill with protective chamfer" (Schutzfase = ochranná fazeta). Číslo 4 udáva počet brí (z = 4), "esv" opisuje konštrukciu s ochrannou fazetou a striedavými uhlami skrutu. Táto kombinácia umožňuje plné ponorenie do materiálu a drážkovanie bez rizika vylamovania čelnej reznej hrany.

    Aký je rozdiel medzi [4esv] a [ssf]?

    [ssf] má R = 0 bez akejkoľvek fazety – ideálna pre dokončovanie zvislých stien s ostrými rohmi. [4esv] má ochrannú fazetu F = 0,1–0,35 mm, ktorá chráni čelnú hranu pri plnom ponorení do materiálu. Pre drážkovanie a vŕtacie frézovanie je [4esv] výrazne spoľahlivejšia voľba ako [ssf], pretože fazeta absorbuje nárazové zaťaženie pri záberoch.

    Prečo má [4esv] rôzne uhly skrutu?

    Striedavé uhly skrutu (unequal helix angles) rozkladajú rezonančné frekvencie rezného procesu, čím potláčajú vibrácie a chvenie. Výsledkom je plynulý chod aj pri vyšších posuvoch a hlbokých zárezoch. Táto geometria je obzvlášť výhodná pri drážkovaní v oceliach, kde by rovnaké uhly mohli spôsobovať periodické vibrácie.

    Má [4esv] vnútorné chladenie?

    Nie – KANTOS® [4esv] nemá vnútorné chladenie (IKZ = -). Pre bežné ocele a liatiny je štandardné vonkajšie chladenie emulziou dostatočné. Pri plnom drážkovaní (ap = D1) je dôležité zabezpečiť vydatný prívod chladiva do reznej zóny a efektívny odvod triesok, aby nedochádzalo k ich opakovanému rezaniu.

    Základné informácie

    Parameter Hodnota
    Typ nástroja 4-briová stopková fréza s ochrannou fazetou – 4-flute end mill with protective chamfer
    Rezný materiál Spekane legované karbidy (hard metal)
    Ochranná fazeta F 0,1 mm (D1 = 3–6 mm) / 0,15 mm (D1 = 8 mm) / 0,2 mm (D1 = 10 mm) / 0,25 mm (D1 = 12–14 mm) / 0,3 mm (D1 = 16–18 mm) / 0,35 mm (D1 = 20 mm)
    Počet brí z = 4 (striedavé uhly skrutu)
    Priemer D1 3 / 4 / 5 / 6 / 8 / 10 / 12 / 14 / 16 / 18 / 20 mm
    Priemer stopky D2 4 mm (D1 = 4 mm, variant) / 6 mm (D1 = 3–6 mm) / 8 mm (D1 = 8 mm) / 10 mm (D1 = 10 mm) / 12 mm (D1 = 12 mm) / 14 mm (D1 = 14 mm) / 16 mm (D1 = 16 mm) / 18 mm (D1 = 18 mm) / 20 mm (D1 = 20 mm)
    Uhol kužeľa °a 0° (cylindrický krček)
    Interné chladenie Nie (bez IKZ)
    Vhodné materiály Steel, 1.400N, 1.000N, GG; podmienečne do 56 HRC; NEVHODNÉ pre CrNi, Ti, INC, ALU, GRAPH, GFK
    Značka KANTOS® (AURA® Frästechnik GmbH)

    Dodatočné parametre

    Kategória: Rohové frézy
    Hmotnosť: 0.101 kg
    Druh nástroja: Monolitná fréza
    Druh obrábania: Hrubovanie, Dokončovanie
    Rada: 4ESV
    Celková dĺžka: 74
    Dĺžka reznej časti: 18
    Dĺžka valcovej časti: 24
    Obrábaný materiál: Ocele kalené do 52 HRC, Ocele kalené do 48 HRC, Ocele do 1400 N, Ocele do 1000 N, Ocele do 800 N, Ocele (konštrukčné), Liatiny a oceloliatiny
    Počet zubov: 4
    Povlak: S povlakom
    Pracovná hĺbka: 24
    Priemer krčku: 11,5
    Priemer nástroja: 12
    Priemer stopky: 12
    Rezný materiál: Tvrdokov
    Spôsob upnutia: Stopka
    Stredové chladenie: Nie
    Tvar nástroja: Rohová fréza
    Úkos frézy: 0
    Zrazenie hrany: 0,25
    Ak si želáte kompletné balenie, objednajte si: 1 ks
