Vysoko posuvová fréza D1=6 z3 <56HRC VS s krčkom

AURA POTON® [vs] – 3-briová toroidálna stopková fréza s priamym krčkom a flat-bow polygónovou hranou pre rýchle hrubovanie nástrojových ocelí do 56 HRC

POTON® [vs] je presná 3-briová toroidálna stopková fréza (z = 3) s priamym cylindrickým krčkom (°a = 0°) a špeciálnou flat-bow polygónovou reznou hranou. Na rozdiel od [pl] (optimalizovanej pre mäkké materiály do 48 HRC) je [vs] navrhnutá pre nástrojové ocele až do 56 HRC. Všetky varianty sú vybavené IKZ a sú dostupné v krátkom vyhotovení s AT = 25–60 mm.

Vlastnosti frézy [vs]

Flat-bow polygónová rezná hrana kombinuje výhody polygónovej geometrie (pulzujúce reznú sily, nižšie vibrácie) s plochejším oblúkovým profilom (flat bow) pre lepšiu odolnosť hrany pri obrábaní tvrdých materiálov do 56 HRC. Priamy cylindrický krček (°a = 0°) zaručuje maximálnu tuhosť pri zárezoch do dutín s paralelnými stenami. Tri bria (z = 3) a IKZ umožňujú vysoké posuvy s efektívnym odvodom triesok.

Hlavné prednosti

• Flat-bow polygónová hrana – odolnosť v tvrdých oceliach do 56 HRC pri zachovaní výhod polygónovej geometrie
• Do 56 HRC – priame hrubovanie kalených nástrojových oceľí (na rozdiel od [pl] do 48 HRC)
• IKZ pre všetky varianty – efektívne chladenie a odvod triesok pri AT = 25–60 mm
• Priamy krček °a = 0° – maximálna tuhosť v dutinách s paralelnými stenami
• Krátka verzia – kompaktná konštrukcia pre stabilný záber pri hrubovacom frézovaní

Pre aké materiály je určená

Optimálna pre nástrojové ocele (1.400N, 1.000N, do 52 a 48 HRC), kalené ocele do 56 HRC, bežné ocele (Steel), liatinu GG a GjV. Podmienečne vhodná pre CrNi zliatiny, titán a INC. Nie je vhodná pre hliník, grafit, GFK ani materiály nad 56 HRC.

Typické nasadenie

Rýchle hrubovanie dutín a rebier v nástrojových oceliach a kalených materiáloch do 56 HRC na dynamických CNC strojoch. Trochoidal milling s veľkým ae a ap pre maximálne využitie výkonu stroja. Ukážkové rezné dáta pre kód 00613 (D1 = 10 mm, R = 1,1 mm, AT = 40 mm, °a = 0°): n = 4 777 ot./min, vf = 5 016 mm/min, vc = 150 m/min, ap = 0,30 mm, ae = 6,50 mm, fz = 0,35 mm – pri materiáli do 48 HRC.

Výrobca: AURA® Frästechnik GmbH, Breidenbach, Nemecko. Technické zmeny vyhradené.

Parametre nástrojov

Kód	D1 (mm)	R (mm)	L2 (mm)	L3 (mm)	D3 (mm)	D2 (mm)	AT (mm)	°a	L1 (mm)	z	Stredové chladenie	iKlick
11404	6	0,66	6	25	5,6	6	25	0	60	3	IKZ
11405	8	0,88	8	30	7,64	8	30	0	65	3	IKZ
00613	10	1,1	8	40	9,6	10	40	0	75	3	IKZ
00889	12	1,1	8	40	11,64	12	40	0	80	3	IKZ
05958	12	1,1	8	60	11,64	12	60	0	100	3	IKZ

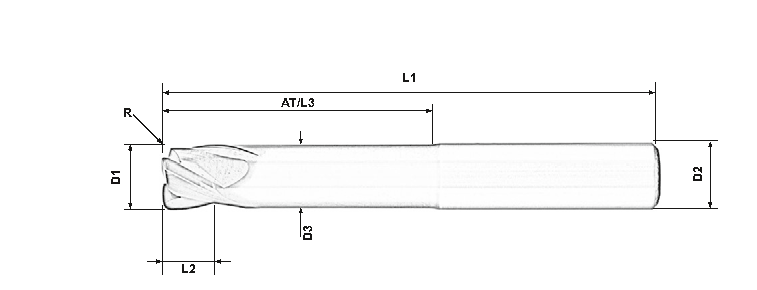

Rozmery v mm. Skratky: D1 – priemer frézovania, R – toroidálny polomer reznej hrany (flat-bow), L2 – dĺžka rezu, L3 – dĺžka reznej hlavy (= AT), D3 – priemer krčka, D2 – priemer stopky, AT – dĺžka priameho krčka, °a – uhol kužeľa (= 0°, priamy krček), L1 – celková dĺžka, z – počet brí, IKZ – interné chladenie (všetky varianty s IKZ).
