Toroidná hrubovacia fréza D1=3 R=0,4 SHR <65HRC
AURA POTON® [shr] – vysoko efektívna konturová hrubovacia fréza pre kalené ocele 44–65 HRC
POTON® [shr] je špeciálne vyvinutá hrubovacia stopková fréza pre tvrdomachining (hard machining) kalených nástrojových ocelí v rozsahu 44–65 HRC. Nástroj vypĺňa medzeru v oblasti, kde predtým neexistovalo žiadne efektívne riešenie pre konturové hrubovanie tvrdých materiálov.
Vlastnosti frézy [shr]
Päť až šesť brí (z = 5 pre D1 = 3–5 mm, z = 6 pre D1 = 6–10 mm) zabezpečuje vysokú produktivitu pri hrubovaní. Geometria s rohový polomerom R umožňuje agresívny rez s malou axiálnou hĺbkou a veľkým radiálnym krokom (ae = 2 mm pre D1 = 6 mm). Umiernené opotrebovanie a veľký rozsah odlamovania triesok zaručujú vysokú efektivitu obrábania pri zachovaní procesnej spoľahlivosti.
Hlavné prednosti
- Kalené ocele 44–65 HRC – jediné efektívne riešenie pre hrubovanie v celom rozsahu tvrdostí
- Vysoké posuvy – vf až 3 583 mm/min pri D1 = 6 mm, skracujú časy hrubovacích operácií
- Krátka pracovná hĺbka – optimalizovaná pre stabilné obrábanie bez chatrovania
- 5–6 brí – vyšší počet brí zabezpečuje hladký rez a dlhú životnosť
- Rozsah D1 = 3–10 mm – pokrytie bežného spektra hrubovacích operácií vo formách
Pre aké materiály je určená
Optimálna voľba pre kalené nástrojové ocele v rozsahu 44–65 HRC – plne vhodná pre materiály do 65, 58, 56, 52 aj 48 HRC. Vhodná aj pre šedú liatinu GG. Nie je určená pre 1.400N, 1.000N, bežné ocele (Steel), CrNi zliatiny, titán, hliník, grafit ani kompozity.
Typické nasadenie
Konturové hrubovanie dutín, vreciek a stien v kalených formách a nástrojových dieloch. Vhodná pre predhrubovanie pred dokončovacími operáciami (HMTA, SCMSF). Ukážkové rezné dáta pre kód 23303 (D1 = 6 mm, R = 0,9 mm): n = 3 981 ot./min, vf = 3 583 mm/min, vc = 75 m/min, ap = 0,20 mm, ae = 2,00 mm, fz = 0,15 mm – pri materiáli < 58 HRC.
Výrobca: AURA® Frästechnik GmbH, Breidenbach, Nemecko. Značka POTON®. Technické zmeny vyhradené.
Parametre nástrojov

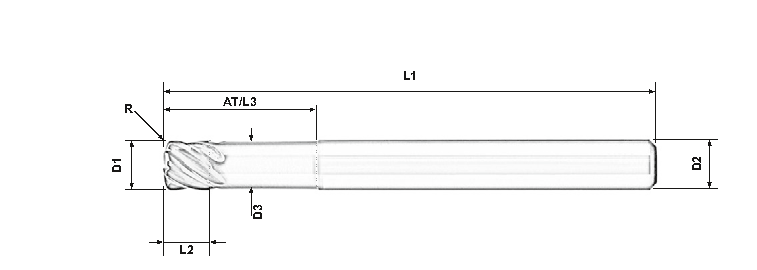

![Kótovaný nákres POTON® [shr] – hrubovacia fréza pre kalené ocele](https://cdn.myshoptet.com/usr/www.hhatools.sk/user/documents/upload/blobid0-40.png?1779799194)
| Kód | D1 (mm) | R (mm) | L2 (mm) | L3 (mm) | D3 (mm) | D2 (mm) | AT (mm) | °a | L1 (mm) | z | Stredové chladenie | iKlick |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 23540 | 3 | 0,4 | 2 | 9 | 2,85 | 6 | 9 | 0 | 50 | 5 | - |  |
| 23539 | 4 | 0,6 | 3 | 12 | 3,8 | 6 | 12 | 0 | 50 | 5 | - | |
| 23946 | 5 | 0,7 | 4 | 15 | 4,8 | 6 | 15 | 0 | 60 | 5 | - | |
| 23303 | 6 | 0,9 | 5 | 18 | 5,7 | 6 | 18 | 0 | 60 | 6 | - | |
| 23304 | 8 | 1,2 | 8 | 24 | 7,6 | 8 | 24 | 0 | 75 | 6 | - | |
| 23305 | 10 | 1,4 | 10 | 30 | 9,5 | 10 | 30 | 0 | 80 | 6 | - | |
Rozmery v mm. Skratky: D1 – priemer frézovania, R – rohový polomer, L2 – dĺžka rezu, L3 – dĺžka krčka (= AT), D3 – priemer krčka, D2 – priemer stopky, AT – celková dĺžka krčka, °a – uhol kužeľa (= 0°), L1 – celková dĺžka, z – počet brí, IKZ – interné chladenie.
Často kladené otázky
Čo znamená SHR v názve produktu?
SHR pravdepodobne odkazuje na "Short Hard Roughing" – hrubovanie tvrdých materiálov s krátkou pracovnou hĺbkou. Geometria nástroja je optimalizovaná práve pre tento typ operácie: vyšší počet brí, rohový polomer R a geometria vhodná pre agresívny radiálny rez s malou axiálnou hĺbkou.
Prečo má [shr] väčší počet brí ako iné hrubovace?
Pri frézovaní tvrdých materiálov (44–65 HRC) je každé brie vystavené vysokému tepelnému a mechanickému zaťaženiu. Vyšší počet brí (z = 5–6) rozdeľuje toto zaťaženie medzi viac rezných hrán, čím sa predlžuje životnosť každého bria a celkovo sa zvyšuje stabilita procesu. Zároveň vyšší počet brí pri rovnakej reznej rýchlosti umožňuje vyšší posuv.
Aký je rozdiel medzi [shr] a [hmta] pri hrubovaní?
[hmta] je univerzálna fréza pre predhrubovanie aj dokončovanie, primárne optimalizovaná pre materiály do 65 HRC s dôrazom na rovnomernosť záberov. [shr] je špecializovaná výlučne na hrubovanie s maximálnym dôrazom na vysoký posuv a efektivitu odlamovania triesok. Pre hrubovanie v kalených materiáloch 44–65 HRC je [shr] výrazne produktívnejší.
Má [shr] vnútorné chladenie?
Nie – POTON® [shr] v štandardnom prevedení nemá vnútorné chladenie (IKZ). Pre hrubovanie kalených ocelí sa odporúča MQL (minimálne množstevné mazanie) alebo suchý rez. Pri hrubovaní je objem triesok vysoký, preto je dôležité zabezpečiť ich efektívny odvod zo zóny rezu tlakovým vzduchom alebo MQL systémom.
Základné informácie
| Parameter | Hodnota |
|---|---|
| Typ nástroja | Konturová hrubovacia fréza – contour roughing end mill |
| Rezný materiál | Spekane legované karbidy (hard metal) |
| Počet brí | z = 5 (D1 = 3–5 mm) / z = 6 (D1 = 6–10 mm) |
| Rohový polomer R | 0,4 / 0,6 / 0,7 / 0,9 / 1,2 / 1,4 mm |
| Priemer D1 | 3 / 4 / 5 / 6 / 8 / 10 mm |
| Priemer stopky D2 | 6 mm (D1 = 3–6 mm) / 8 mm (D1 = 8 mm) / 10 mm (D1 = 10 mm) |
| Uhol kužeľa °a | 0° (cylindrický krček) |
| Interné chladenie | Nie (bez IKZ) |
| Vhodné materiály | Kalené ocele 44–65 HRC, liatina GG; NEVHODNÉ pre Steel, CrNi, Ti, ALU a pod. |
| Značka | POTON® (AURA® Frästechnik GmbH) |
Dodatočné parametre
| Kategória: | Toroidné frézy |
|---|---|
| Hmotnosť: | 0.016 kg |
| Druh nástroja: | Monolitná fréza |
| Druh obrábania: | Hrubovanie |
| Rada: | SHR |
| Celková dĺžka: | 50 |
| Dĺžka reznej časti: | 2 |
| Dĺžka valcovej časti: | 9 |
| Obrábaný materiál: | Ocele kalené do 56 HRC, Ocele kalené do 52 HRC, Ocele kalené do 48 HRC, Liatiny a oceloliatiny, Ocele kalené do 65 HRC, Ocele kalené do 58 HRC |
| Počet zubov: | 5 |
| Povlak: | S povlakom |
| Pracovná hĺbka: | 9 |
| Priemer krčku: | 2,85 |
| Priemer nástroja: | 3 |
| Priemer stopky: | 6 |
| Rádius: | 0,4 |
| Rezný materiál: | Tvrdokov |
| Spôsob upnutia: | Stopka |
| Stredové chladenie: | Nie |
| Tvar nástroja: | Toroidná fréza |
| Úkos frézy: | 0 |
| Ak si želáte kompletné balenie, objednajte si: | 1 ks |
