Toroidná fréza D1=6 R=0,5 z2 T <58HRC s kužeľom
AURA SANTOS® [t] – 2-briová toroidálna stopková fréza s kónicky zosilneným krčkom pre obrábanie do 56 HRC
SANTOS® [t] je presná 2-briová toroidálna stopková fréza (z = 2) s kónicky zosilneným krčkom (°a = 0,4–5,1°), navrhnutá pre maximálnu procesnu spoľahlivosť aj za nepriaznivých podmienok. Toroidálna rezná hrana R umožňuje obrábanie hlbokých dutín a rebier v nástrojových oceliach do 56 HRC. Dostupná s aj bez interného chladenia (IKZ), pokrýva D1 = 0,4–10 mm s rozsiahlymi dĺžkami krčka AT.
Vlastnosti frézy [t]
Kónicky zosilnený krček (°a = 0,4–5,1° podľa variantu) zabraňuje treniu krčka o steny dutiny a zároveň zvyšuje tuhosť nástroja smerom k stopke. Toroidálna rezná hrana R (0,1–2,5 mm) zabezpečuje hladký Ra pri HSC obrábaní. Dve bria (z = 2) s robustnou geometriou zaručujú spoľahlivý záber aj pri náročných podmienkach – chvenie, prerušovaný rez. Varianty s IKZ pre efektívne chladenie priamo do reznej zóny pri hlbokom vyložení.
Hlavné prednosti
- Kónicky zosilnený krček °a = 0,4–5,1° – maximálna tuhosť, žiadne trenie o steny dutiny
- IKZ voliteľné – varianty s interným chladením pre hlboké dutiny a tvrdé materiály
- Toroidálna hrana R = 0,1–2,5 mm – hladký Ra pri HSC dokončovaní 3D plôch
- Vysoká procesná spoľahlivosť – 2 robustné bria odolné voči chveniu a nárazovým záberom
- Rozsah D1 = 0,4–10 mm – pokrytie od mikro detailov po stredné dutiny
Pre aké materiály je určená
Optimálna pre nástrojové ocele (1.400N, 1.000N, do 52 a 48 HRC), kalené ocele do 56 HRC, bežné ocele (Steel) a liatinu GG. Podmienečne vhodná pre kalené ocele do 58 HRC, CrNi zliatiny, titán, INC a GjV. Nie je vhodná pre hliník (ALU), GFK.
Typické nasadenie
Obrábanie hlbokých rebier a dutín v lisovacích formách a vstrekových nástrojoch z kalených nástrojových oceľí. Dokončovanie 3D plôch pri HSC frézovaní s minimálnymi vibráciami vďaka kónicky zosilnenému krčku. Ukážkové rezné dáta pre kód 00115 (D1 = 2 mm, R = 0,5 mm, AT = 20 mm, °a = 0,9°): n = 11 146 ot./min, vf = 624 mm/min, vc = 70 m/min, ap = 0,059 mm, ae = 0 mm, fz = 0,028 mm – pri materiáli do 56 HRC.
Výrobca: AURA® Frästechnik GmbH, Breidenbach, Nemecko. Technické zmeny vyhradené.
Parametre nástrojov

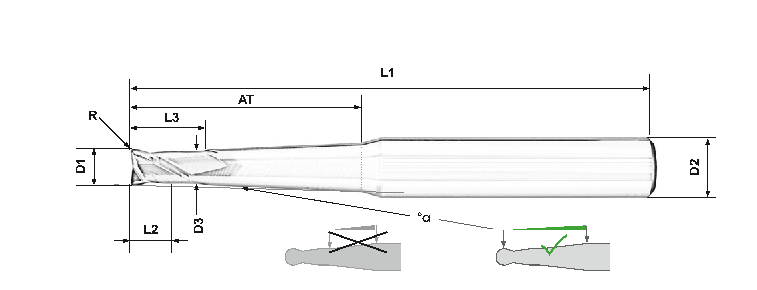

![Kotovaný nákres SANTOS® [t] – toroidálna stopková fréza s kónicky zosilneným krčkom](https://cdn.myshoptet.com/usr/www.hhatools.sk/user/documents/upload/blobid0-102.png?1780313091)
| Kód | D1 (mm) | R (mm) | L2 (mm) | L3 (mm) | D3 (mm) | D2 (mm) | AT (mm) | °a | L1 (mm) | z | Stredové chladenie | iKlick |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 00032 | 6 | 0,5 | 6 | 20 | 5,8 | 8 | 40 | 1,5 | 80 | 2 | - |  |
| 05370 | 6 | 0,5 | 6 | 20 | 5,8 | 8 | 40 | 0,9 | 80 | 2 | - | |
| 12190 | 6 | 0,5 | 6 | 20 | 5,8 | 8 | 65 | 0,9 | 120 | 2 | - | |
| 12063 | 6 | 0,5 | 6 | 15 | 5,8 | 10 | 75 | 1,3 | 120 | 2 | - | |
| 10678 | 6 | 1 | 6 | 20 | 5,8 | 10 | 30 | 0,9 | 80 | 2 | - | |
| 00031 | 6 | 1 | 6 | 20 | 5,8 | 8 | 40 | 1,5 | 80 | 2 | - | |
| 01437 | 6 | 1 | 6 | 20 | 5,8 | 8 | 40 | 0,9 | 80 | 2 | - | |
| 00482 | 6 | 1 | 6 | 20 | 5,8 | 8 | 50 | 1,2 | 100 | 2 | - | |
| 10305 | 6 | 1 | 6 | 20 | 5,8 | 8 | 60 | 0,9 | 100 | 2 | - | |
| 00455 | 6 | 1 | 6 | 20 | 5,8 | 10 | 75 | 1,3 | 120 | 2 | - | |
| 11312 | 6 | 1 | 6 | 20 | 5,8 | 10 | 75 | 0,9 | 120 | 2 | - | |
| 00219 | 6 | 1 | 6 | 15 | 5,8 | 10 | 85 | 1 | 150 | 2 | - | |
| 00220 | 6 | 1 | 6 | 12 | 5,8 | 12 | 110 | 1 | 165 | 2 | - | |
| 00598 | 6 | 2 | 6 | 20 | 5,8 | 8 | 40 | 1,5 | 80 | 2 | - | |
| 00481 | 6 | 2 | 6 | 20 | 5,8 | 8 | 50 | 1,2 | 100 | 2 | - | |
| 09983 | 6 | 2 | 6 | 20 | 5,8 | 8 | 75 | 0,4 | 120 | 2 | - | |
| 01157 | 6 | 2,5 | 6 | 20 | 5,8 | 8 | 40 | 1,5 | 80 | 2 | - | |
Rozmery v mm. Skratky: D1 – priemer frézovania, R – toroidálny polomer reznej hrany, L2 – dĺžka rezu, L3 – dĺžka reznej hlavy, D3 – priemer krčka (pri hrote), D2 – priemer stopky, AT – dĺžka kónického krčka, °a – uhol kónického zosilnenia krčka, L1 – celková dĺžka, z – počet brí, IKZ – interné chladenie (IKZ = prítomné, - = bez chladenia).
Často kladené otázky
Čo znamená "kónicky zosilnený krček" u [t]?
Kónicky zosilnený krček znamená, že priemer krčka sa zväčšuje smerom od hrotu k stopke pod uhlom °a (0,4° až 5,1°). Na rozdiel od [psm] a [psmz], kde kónický tvar slúži primárne na elimináciu kolízie, u [t] kónus zároveň zvyšuje prierezy jadra krčka a teda jeho tuhosť. Výsledkom je lepší odpor voči vibráciám pri extrémnych vyloženiach bez nutnosti zväčšovať D1.
Prečo má [t] len 2 bria (z = 2)?
Pri malých primeroch D1 = 0,4–10 mm je priestor pre bria obmedzený. Dve robustné bria (z = 2) poskytujú väčší priestor pre odvod triesok a väčšiu hrúbku jadra nástroja oproti 4-briovej konštrukcii. Toto je obzvlášť dôležité pri dlhých vyloženiach AT, kde je riziko rezonancie a lomu nástroja výrazne vyššie. 2 bria tiež znižujú reznú silu a vibrácie pri HSC obrábaní tenkostenných obrobkov.
Kedy zvoliť variant s IKZ a kedy bez?
Variant s IKZ (interným chladením) je vhodný pri hlbokom vyložení AT, kde vonkajšie chladenie nedokáže spoliehlivo chladiť resnú zónu a odviesť triesky. Typicky pre AT > 20 mm v kalených oceliach. Variant bez IKZ (IKZ = -) je postačujúci pri kratších vyloženiach, kde vonkajšie chladenie emulziou alebo MQL dostatočne ochladí nástroj. Varianty bez IKZ sú kompaktnejšie a lacnejšie.
Aký je rozdiel medzi [t] (SANTOS) a [psm] (FILON)?
FILON® [psm] a [psmz] sú určené pre HSC obrábanie s dôrazom na rýchlosť a hladký povrch pri malých záberoch ae. SANTOS® [t] je navrhnutý pre maximálnu procesnu spoľahlivosť aj za nepriaznivých podmienok (chvenie, prerušovaný rez, ťažkoobrobiteľné materiály). Kónicky zosilnený krček a 2 robustné bria robia z [t] vhodnejšiu voľbu tam, kde je prioritou spoľahlivosť nad rýchlosťou.
Základné informácie
| Parameter | Hodnota |
|---|---|
| Typ nástroja | 2-briová toroidálna stopková fréza s kónicky zosilneným krčkom – toric end mill with conically strengthened neck for deep cavities |
| Rezný materiál | Spekane legované karbidy (hard metal) |
| Toroidálny polomer R | 0,1 / 0,15 / 0,25 / 0,3 / 0,5 / 0,75 / 1 / 2 / 2,5 mm (podľa D1) |
| Uhol kónického krčka °a | 0,4° – 5,1° (podľa variantu) |
| Počet brí | z = 2 |
| Interné chladenie | Niektoré varianty s IKZ, niektoré bez (IKZ = -) |
| Priemer D1 | 0,4 / 0,6 / 0,8 / 1 / 1,2 / 1,5 / 1,7 / 2 / 2,5 / 3 / 4 / 5 / 6 / 8 / 10 mm |
| Vhodné materiály | Steel, 1.400N, 1.000N, GG, do 56 HRC; podmienečne do 58 HRC, CrNi, Ti, INC, GjV; NEVHODNÉ pre ALU, GFK |
| Značka | SANTOS® (AURA® Frästechnik GmbH) |
Dodatočné parametre
| Kategória: | ESHOP |
|---|---|
| Druh nástroja: | Monolitná fréza |
| Druh obrábania: | Hrubovanie, Dokončovanie |
| Rada: | T |
| Celková dĺžka: | 80 |
| Dĺžka reznej časti: | 6 |
| Dĺžka valcovej časti: | 20 |
| Obrábaný materiál: | Ocele kalené do 56 HRC, Ocele kalené do 52 HRC, Ocele kalené do 48 HRC, Ocele do 1400 N, Ocele do 1000 N, Ocele do 800 N, Ocele (konštrukčné), Liatiny a oceloliatiny |
| Počet zubov: | 2 |
| Povlak: | S povlakom |
| Pracovná hĺbka: | 40 |
| Priemer krčku: | 5,8 |
| Priemer nástroja: | 6 |
| Priemer stopky: | 8 |
| Rádius: | 0,5 |
| Rezný materiál: | Tvrdokov |
| Spôsob upnutia: | Stopka |
| Stredové chladenie: | Nie |
| Tvar nástroja: | Toroidná fréza |
| Úkos frézy: | 1,5 |
| Ak si želáte kompletné balenie, objednajte si: | 1 ks |
