Toroidná fréza D1=5 R=0,5 z4 HGT <65HRC s krčkom
AURA SANTOS® [hgt] – torusová fréza pre obrábanie kalených ocelí
SANTOS® [hgt] je štvorbriová torusová fréza s cylindrickým stupňovaním a veľkým rohovom polomerom R pre vysokorýchlostné obrábanie (HSC) kalených nástrojových ocelí do 65 HRC. Veľmi krátka rezná hrana a nerovnomerne dielené briá zaručujú výborné povrchy a tlmenie chvenia.
Vlastnosti frézy [hgt]
Torusový tvar reznej hrany kombinuje výhody guľovej frézy (hladký priechod do rohov) a rovnej stopkovej frézy (vysoká kontaktná plocha). Fréza je dostupná v dvoch prevedeniach: štandardný [hgt] s kratším krčkom (AT = L3) a dlhý variant [hgtk] s predĺženým krčkom AT pre prístup do hľbookých dutín a nástrojových zápustek. Trojbriové varianty (3HGT, 3HGTK) sú určené pre prípady, kde lepší odvod triesok preváža nad maximálnym rezným výkonom.
Hlavné prednosti
- Až do 65 HRC – pre HSC obrábanie najtvrdších nástrojových ocelí
- Veľký rohový polomer R – lepšie povrchy a dlhšia životnosť nástroja
- Nerovnomerne delené briá – tlmenie chvenia pre stabilný chod pri HSC
- Interné chladenie IKZ – dostupné pri štvorbriových variantoch [hgt] a [hgtk]
- Brusítelné od D ≥ 6 mm – hospodárne zhodnotenie nástroja
Pre aké materiály je určená
Optimálna voľba pre kalené nástrojové ocele od < 48 HRC až do < 65 HRC, vrátane ocele 1.2714HH (1.400N) a 1.2311/1.2379 (1.000N), a pre šedú liatinu GG. Vhodná aj pre obrábanie nečistých a nelegovaných nástrojových ocelí. Nie je určená pre CrNi zliatiny, titán, hliník ani kompozyty.
Typické nasadenie
Kopírovacie frézovanie a frézovanie viacermí prechodmi (multipass milling) v kalených formách a nástrojových dieloch. Vhodná aj pre frézovanie ramên a trochoidálne stratégie. Ukážkové rezné dáta pre kód 23000 (D1 = 3 mm, R = 0,3 mm): n = 6 369 ot./min, vf = 764 mm/min, vc = 60 m/min, ap = 0,05 mm, ae = 0,00 mm, fz = 0,04 mm – pri materiáli < 65 HRC.
Výrobca: AURA® Frästechnik GmbH, Breidenbach, Nemecko. Technické zmeny vyhradené.
Parametre nástrojov

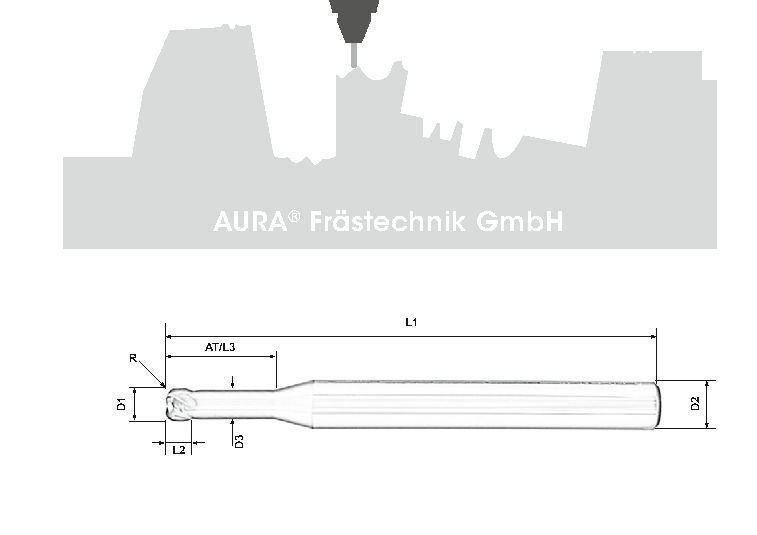

![Kótovaný nákres SANTOS® [hgt] – torusová fréza](https://cdn.myshoptet.com/usr/www.hhatools.sk/user/documents/upload/blobid0-33.png?1779780720)
| Kód | D1 (mm) | R (mm) | L2 (mm) | L3 (mm) | D3 (mm) | D2 (mm) | AT (mm) | °a | L1 (mm) | z | Stredové chladenie | iKlick |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 11397 | 5 | 0,5 | 3 | 16 | 4,6 | 6 | 16 | 0 | 60 | 4 | IKZ |  |
| 07438 | 5 | 1 | 3 | 15 | 4,64 | 6 | 15 | 0 | 60 | 4 | IKZ | |
| 10270 | 5 | 1 | 3 | 16 | 4,6 | 6 | 16 | 0 | 60 | 4 | IKZ | |
| 07780 | 6 | 0,5 | 3 | 18 | 5,64 | 6 | 18 | 0 | 60 | 4 | IKZ | |
| 06602 | 6 | 1 | 3 | 18 | 5,6 | 6 | 18 | 0 | 60 | 4 | IKZ | |
| 07591 | 6 | 1,5 | 3 | 18 | 5,6 | 6 | 18 | 0 | 60 | 4 | IKZ | |
| 10680 | 6 | 1,5 | 3 | 24 | 5,6 | 6 | 24 | 0 | 75 | 4 | IKZ | |
| 10087 | 6 | 1,5 | 3 | 30 | 5,6 | 6 | 30 | 0 | 90 | 4 | IKZ | |
| 11448 | 6 | 2 | 4 | 18 | 5,64 | 6 | 18 | 0 | 60 | 4 | IKZ | |
| 07781 | 8 | 0,5 | 4 | 24 | 7,6 | 8 | 24 | 0 | 65 | 4 | IKZ | |
| 08796 | 8 | 1 | 4 | 24 | 7,64 | 8 | 24 | 0 | 65 | 4 | IKZ | |
| 06603 | 8 | 2 | 4 | 24 | 7,64 | 8 | 24 | 0 | 65 | 4 | IKZ | |
| 11443 | 8 | 2 | 4 | 10 | 7,6 | 10 | 50 | 0,4 | 100 | 4 | IKZ | |
| 11444 | 8 | 2 | 4 | 10 | 7,6 | 10 | 50 | 0,9 | 100 | 4 | IKZ | |
| 11445 | 8 | 2 | 4 | 10 | 7,6 | 10 | 50 | 1,19 | 100 | 4 | IKZ | |
| 08082 | 10 | 1 | 5 | 30 | 9,6 | 10 | 30 | 0 | 85 | 4 | IKZ | |
| 06604 | 10 | 2 | 5 | 30 | 9,64 | 10 | 30 | 0 | 85 | 4 | IKZ | |
| 08620 | 12 | 1 | 6 | 35 | 11,6 | 12 | 35 | 0 | 80 | 4 | IKZ | |
| 21616 | 12 | 1 | 6 | 50 | 11,6 | 12 | 50 | 0 | 100 | 4 | IKZ | |
| 07676 | 12 | 2 | 6 | 60 | 11,64 | 12 | 60 | 0 | 100 | 4 | IKZ | |
| 06605 | 12 | 3 | 6 | 40 | 11,6 | 12 | 40 | 0 | 100 | 4 | IKZ | |
Rozmery v mm. Skratky: D1 – priemer frézovania, R – rohový polomer, L2 – dĺžka rezu, L3 – dĺžka krčka, D3 – priemer krčka, D2 – priemer stopky, AT – celková dĺžka krčka, °a – uhol kužeľa, L1 – celková dĺžka, z – počet brí, IKZ – interné chladenie.
Často kladené otázky
Aký je rozdiel medzi [hgt] a [hgtk]?
[hgt] je štandardné prevedenie s krčkom dlžky L3 a uhlom 0° (žiadne kužeľové zvúženie). [hgtk] má predĺžený krček AT, ktorý je dlhší ako rezná zóna L3, a je zvážený pod uhlom °a. Variant [hgtk] umožňuje frézovanie v hlbokých dutínach a kápsiach, kde stopka nástroja by kollidovala s obrobkom.
Keď sa používa variant s 3 briámi (3HGT) namiesto 4?
Trojbriové varianty sú vhodné pri obrábaní, kde lepší odvod triesok má prioritu. Štvorbriové varianty s IKZ sú optimálne pre finálne dokončívacie operácie v kalených ocelíach do 65 HRC s interným prívodom chladiva.
Pre aké rezné stratégie je [hgt] najvhodnejšia?
Fréza SANTOS® [hgt] je určená predovšetkým pre kopírovacie frézovanie (copy milling) a frézovanie viacermí paralelnými prechodmi (multipass milling) po naklonených a tvarovaných povrchoch. Torusový profil znižuje útočný uhol a zmenšuje hrúbku triesky pri kontakte s povrchom.
Od akej veľkošti je možné frézu preostriť?
Frézy SANTOS® [hgt] s D1 ≥ 6 mm sú brusíteľné, čo umožňuje zhodnotenie nástroja po opotrebení reznej hrany a predĺžuje celkovú ekonomickú životnosť. Varianty D1 = 2–4 mm sú určené iba na jednorazové použitie.
Základné informácie
| Parameter | Hodnota |
|---|---|
| Typ nástroja | Torusová fréza (štvorbriová) – torus end mill |
| Rezný materiál | Spekané legované karbidy (hard metal) |
| Počet brí | z = 4 (všetky varianty s IKZ) |
| Rohový polomer R | 0,5 / 1 / 1,5 / 2 / 3 mm |
| Priemer D1 | 5 / 6 / 8 / 10 / 12 mm (táto skupina) |
| Priemer stopky D2 | 6 mm (D1 = 5–6 mm) / 8–10 mm (D1 = 8 mm) / 10–12 mm (D1 = 10–12 mm) |
| Interné chladenie | IKZ – všetky nástroje v tejto skupiné |
| Vhodné materiály | Kalené ocele do 65 HRC, 1.400N, 1.000N, nástrojové ocele, liatina GG |
| Značka | SANTOS® (AURA® Frästechnik GmbH) |
Dodatočné parametre
| Kategória: | Toroidné frézy |
|---|---|
| Hmotnosť: | 0.02 kg |
| Druh nástroja: | Monolitná fréza |
| Druh obrábania: | Hrubovanie, Dokončovanie |
| Rada: | HGT |
| Celková dĺžka: | 60 |
| Dĺžka reznej časti: | 3 |
| Dĺžka valcovej časti: | 16 |
| Obrábaný materiál: | Ocele kalené do 56 HRC, Ocele kalené do 52 HRC, Ocele kalené do 48 HRC, Ocele do 1400 N, Liatiny a oceloliatiny, Ocele kalené do 65 HRC, Ocele kalené do 58 HRC |
| Počet zubov: | 4 |
| Povlak: | S povlakom |
| Pracovná hĺbka: | 16 |
| Priemer krčku: | 4,6 |
| Priemer nástroja: | 5 |
| Priemer stopky: | 6 |
| Rádius: | 0,5 |
| Rezný materiál: | Tvrdokov |
| Spôsob upnutia: | Stopka |
| Stredové chladenie: | Áno |
| Tvar nástroja: | Toroidná fréza |
| Úkos frézy: | 0 |
| Ak si želáte kompletné balenie, objednajte si: | 1 ks |
