Toroidné frézy série [ctz] – 2-zubé s valcovým krčkom pre farebné kovy
Séria [ctz] sú 2-zubé tvrdokovové toroidné frézy s valcovým krčkom (°a = 0) pre maximálnu procesnú spoľahlivosť pri obrábaní neželezných kovov – predovšetkým medi (Cu) a hliníka (ALU, AlSi). Na rozdiel od kužeľovo zosilneného krčka série [ct] má krčok [ctz] konštantný priemer D3 po celej dĺžke, čo umožňuje frézovať dutiny s kolmými stenami.
Rádius R na špičke chráni ostrie pred vyštiepením a zabezpečuje hladký prechod ostria. Séria je dostupná pre D1 od 2 do 16 mm, s pracovnou hĺbkou AT až 90 mm.
Parametre nástrojov

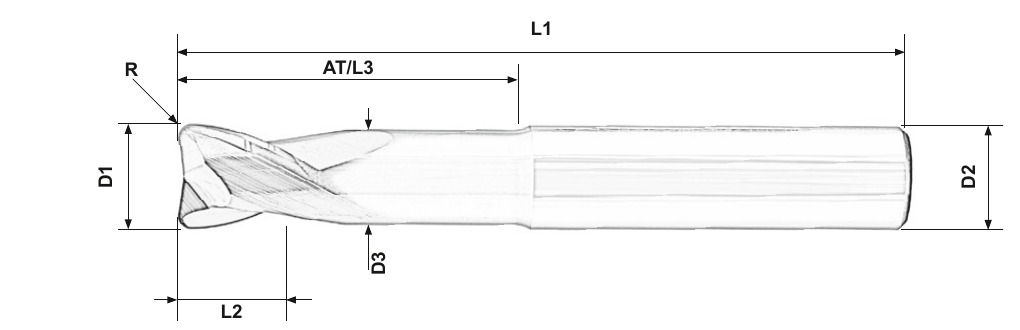

![Kótovaný nákres AURA® [ctz]](https://cdn.myshoptet.com/usr/www.hhatools.sk/user/documents/upload/Obrázky s vysvetlivkami/ctz-nakres.jpg)
| Kód | D1 (mm) | R (mm) | L2 (mm) | L3 (mm) | D3 (mm) | D2 (mm) | AT (mm) | L1 (mm) | z | iKlick |
|---|---|---|---|---|---|---|---|---|---|---|
| 07797 | 2 | 0,2 | 3 | 15 | 1,85 | 6 | 15 | 57 | 2 |  |
| 03529 | 2 | 0,2 | 3 | 16 | 1,92 | 6 | 16 | 57 | 2 | |
| 07798 | 2 | 0,5 | 3 | 15 | 1,85 | 6 | 15 | 57 | 2 | |
| 05617 | 3 | 0,5 | 4 | 9 | 2,88 | 6 | 9 | 57 | 2 | |
| 07799 | 3 | 0,5 | 4 | 18 | 2,73 | 6 | 18 | 57 | 2 | |
| 09754 | 4 | 0,3 | 5 | 15 | 3,7 | 6 | 15 | 57 | 2 | |
| 05618 | 4 | 0,5 | 5 | 12 | 3,73 | 6 | 12 | 57 | 2 | |
| 08810 | 4 | 0,5 | 5 | 20 | 3,73 | 6 | 20 | 57 | 2 | |
| 07800 | 4 | 1 | 5 | 25 | 3,73 | 6 | 25 | 57 | 2 | |
| 10126 | 5 | 0,3 | 6 | 20 | 4,7 | 6 | 20 | 57 | 2 | |
| 05619 | 5 | 0,5 | 6 | 15 | 4,7 | 6 | 15 | 57 | 2 | |
| 10129 | 5 | 0,5 | 6 | 20 | 4,7 | 6 | 20 | 57 | 2 | |
| 10127 | 6 | 0,3 | 7 | 30 | 5,54 | 6 | 30 | 70 | 2 | |
| 07217 | 6 | 0,5 | 7 | 25 | 5,5 | 6 | 25 | 57 | 2 | |
| 10128 | 6 | 0,5 | 7 | 30 | 5,54 | 6 | 30 | 70 | 2 | |
| 05620 | 6 | 1 | 7 | 20 | 5,5 | 6 | 20 | 57 | 2 | |
AT = pracovná hĺbka = L3. D3 = priemer valcového krčka (D3 < D1). D2 = priemer stopky. Kliknutím na kód otvoríte produkt, iKlick zobrazí 3D náhľad nástroja.
Časté otázky – AURA® [ctz]
Aký je rozdiel medzi sériou [ct] a [ctz]?
Séria [ct] má kužeľovo zosilnený krčok (uhol °a > 0) – priemer krčku sa smerom k stopke zväčšuje. Séria [ctz] má valcový krčok (°a = 0) – priemer D3 je konštantný. Valcový krčok [ctz] je vhodný tam, kde potrebujete frézovať popri kolmých stenách bez rizika kolízie. Kužeľový krčok [ct] je tuhší a odolnejší voči vibráciám pri väčších vyloženiach.
Ako vybrať správnu dĺžku krčku (AT)?
Zvoľte najkratší variant, ktorý ešte dosiahne na požadovanú hĺbku rezu. Kratší krčok = väčšia tuhosť = menej vibrácií a lepší povrch. Pre každú kombináciu D1 a R sú zvyčajne k dispozícii 1–3 varianty s rôznymi hodnotami AT.
Základné parametre série [ctz]
| Parameter | Hodnota |
|---|---|
| Počet zubov (z) | 2 |
| Uhol krčku (°a) | 0° (cylindrický krček) |
| Rádius (R) | 0,2 – 3 mm |
| Rozsah D1 | 2 – 16 mm |
| Priemer stopky (D2) | 6, 8, 10 alebo 12 mm |
| Celková dĺžka (L1) | 57 – 120 mm |
| Rezný materiál | Tvrdokov (HM) |
| Povlak | S povlakom |
| Vhodné materiály | Cu, ALU, AlSi |
| Krčok | Cylindrický (D3 < D1, °a = 0) |
Dodatočné parametre
| Kategória: | Toroidné frézy |
|---|---|
| Hmotnosť: | 0.019 kg |
| Druh nástroja: | Monolitná fréza |
| Druh obrábania: | Hrubovanie, Dokončovanie |
| Rada: | CTZ |
| Celková dĺžka: | 57 |
| Dĺžka reznej časti: | 5 |
| Dĺžka valcovej časti: | 15 |
| Obrábaný materiál: | Farebné kovy, Meď |
| Počet zubov: | 2 |
| Povlak: | S povlakom |
| Pracovná hĺbka: | 15 |
| Priemer krčku: | 3,7 |
| Priemer nástroja: | 4 |
| Priemer stopky: | 6 |
| Rádius: | 0,3 |
| Rezný materiál: | Tvrdokov |
| Spôsob upnutia: | Stopka |
| Stredové chladenie: | Nie |
| Tvar nástroja: | Toroidná fréza |
| Úkos frézy: | 0 |
| Ak si želáte kompletné balenie, objednajte si: | 1 ks |
