Toroidná fréza D1=3 R=0,1 z4 HMTA <65HRC s krčkom
AURA SANTOS® [hmta] – universálna torusová fréza pre kalené ocele
SANTOS® [hmta] je štvorbriová (D1 = 12 mm: šestobriová) stopková fréza s rohovým polomerom R a krátkou reznou hranou pre obrábanie kalených nástrojových ocelí do 65 HRC. Optimalizovaná pre universálne frézovanie stien a vreciek.
Vlastnosti frézy [hmta]
Krátka rezná hrana zabraňuje zasekávaniu triesok a umožňuje stabilné obrábanie tvrdých materiálov. Rohový polomer R zvyšuje odolnosť voči prazdelaniu a predlžuje životnosť nástroja. Fréza pokrýva celé spektrum od predhrubovánia až po finálne dokončovanie a je vhodná pre 2D aj 3D obrábanie.
Hlavné prednosti
- Až do 65 HRC – pre HSC obrábanie najtvrdsích nástrojových ocelí
- Krátka rezná hrana – bráni zasekávaniu triesok, stabilný chod
- Predhrubovanie aj dokončovanie – universálne nasadenie v jednom type nástroja
- Frézovanie stien aj dna – geometria vhodná pre 2D a 3D operácie
- Rohový polomer R – ochrana reznej hrany, lepšie povrchy
Pre aké materiály je určená
Optimálna voľba pre kalené nástrojové ocele do 65 HRC a šedú liatinu GG. Podmienečne vhodná pre 1.400N a 1.000N (pri prispôsobení rezných parametrov). Nie je určená pre CrNi zliatiny, titán, hliník ani kompozity.
Typické nasadenie
Universálne frézovanie stien a vreciek v kalených formách a nástrojových dieloch, 2D konturové frézovanie aj 3D kopírovacie frézovanie. Ukážkové rezné dáta pre kód 00025 (D1 = 10 mm, R = 0,5 mm): n = 2 389 ot./min, vf = 1 032 mm/min, vc = 75 m/min, ap = 0,075 mm, ae = 0,00 mm, fz = 0,108 mm – pri materiáli < 65 HRC.
Výrobca: AURA® Frästechnik GmbH, Breidenbach, Nemecko. Technické zmeny vyhradené.
Parametre nástrojov

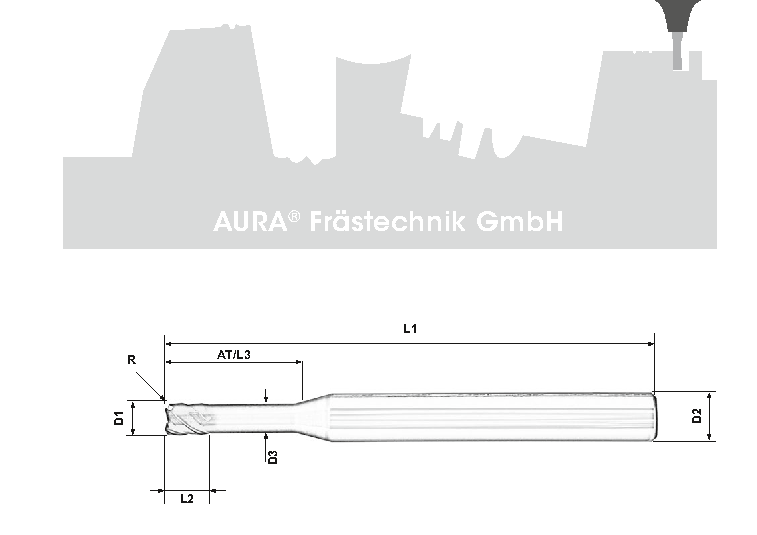

![Kótovaný nákres SANTOS® [hmta] – torusová fréza s krátkou reznou hranou](https://cdn.myshoptet.com/usr/www.hhatools.sk/user/documents/upload/blobid0-34.png?1779781797)
| Kód | D1 (mm) | R (mm) | L2 (mm) | L3 (mm) | D3 (mm) | D2 (mm) | AT (mm) | °a | L1 (mm) | z | Stredové chladenie | iKlick |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 00923 | 3 | 0,1 | 3 | 12 | 2,8 | 6 | 12 | 0 | 60 | 4 | – |  |
| 06362 | 3 | 0,25 | 3 | 15 | 2,8 | 6 | 15 | 0 | 60 | 4 | – | |
| 00071 | 3,5 | 0,3 | 3 | 12 | 3,3 | 6 | 12 | 0 | 60 | 4 | – | |
| 16224 | 3,5 | 0,5 | 3 | 12 | 3,3 | 6 | 12 | 0 | 60 | 4 | – | |
| 06363 | 4 | 0,1 | 4 | 15 | 3,64 | 6 | 15 | 0 | 60 | 4 | – | |
| 01025 | 4 | 0,3 | 4 | 15 | 3,6 | 6 | 15 | 0 | 60 | 4 | – | |
| 06365 | 4 | 0,5 | 4 | 15 | 3,64 | 6 | 15 | 0 | 60 | 4 | – | |
| 16225 | 4 | 1 | 4 | 15 | 3,6 | 6 | 15 | 0 | 60 | 4 | – | |
| 00924 | 5 | 0,1 | 4 | 15 | 4,6 | 6 | 15 | 0 | 60 | 4 | – | |
| 06366 | 5 | 0,3 | 4 | 15 | 4,6 | 6 | 15 | 0 | 60 | 4 | – | |
| 00701 | 5 | 0,5 | 4 | 15 | 4,6 | 6 | 15 | 0 | 60 | 4 | – | |
| 00925 | 6 | 0,1 | 5 | 18 | 5,64 | 6 | 18 | 0 | 60 | 4 | – | |
| 06367 | 6 | 0,3 | 5 | 18 | 5,6 | 6 | 18 | 0 | 60 | 4 | – | |
| 00702 | 6 | 0,5 | 5 | 18 | 5,64 | 6 | 18 | 0 | 60 | 4 | – | |
| 05432 | 6 | 0,5 | 5 | 30 | 5,6 | 6 | 30 | 0 | 60 | 4 | – | |
| 01042 | 6 | 1 | 5 | 18 | 5,64 | 6 | 18 | 0 | 60 | 4 | – | |
| 00024 | 8 | 0,5 | 8 | 26 | 7,64 | 8 | 26 | 0 | 64 | 4 | – | |
| 01026 | 8 | 1 | 8 | 26 | 7,64 | 8 | 26 | 0 | 64 | 4 | – | |
| 00025 | 10 | 0,5 | 8 | 30 | 9,6 | 10 | 30 | 0 | 75 | 4 | – | |
| 01088 | 10 | 1 | 8 | 30 | 9,6 | 10 | 30 | 0 | 75 | 4 | – | |
| 06368 | 12 | 0,5 | 10 | 40 | 11,6 | 12 | 40 | 0 | 84 | 6 | – | |
| 00552 | 12 | 1 | 10 | 30 | 11,6 | 12 | 30 | 0 | 100 | 6 | – | |
| 06369 | 12 | 1 | 10 | 40 | 11,6 | 12 | 40 | 0 | 84 | 6 | – | |
| 07086 | 12 | 1 | 10 | 40 | 11,6 | 12 | 40 | 0 | 100 | 6 | – | |
Rozmery v mm. Skratky: D1 – priemer frézovania, R – rohový polomer, L2 – dĺžka rezu, L3 – dĺžka krčka, D3 – priemer krčka, D2 – priemer stopky, AT – celková dĺžka krčka, °a – uhol kužeľa, L1 – celková dĺžka, z – počet brí, IKZ – interné chladenie.
Často kladené otázky
Aký je rozdiel medzi [hmta] a [hgt]?
[hgt] je torusová fréza s veľkým rohovým polomerom, určená predovšetkým pre kopírovacie a multipass frézovanie s malou axiálnou hĺbkou rezu. [hmta] má kratšiu reznú hranu a je optimalizovaná pre universálne frézovanie stien a vreciek – pokrýva predhrubovanie aj dokončovanie v rámci jedného nástroja.
Prečo má [hmta] krátku reznú hranu?
Krátka rezná hrana znižuje efektívny kontaktný oblúk medzi nástrojom a obrobkom. Výsledkom je menší tlak na rezný materiál, stabilnejší chod a nižšie riziko zaseknutia triesok – čo je obzvlášť dôležité pri obrábaní kalených ocelí nad 56 HRC.
Pre ktoré D1 je dostupná šestobriová verzia?
Šestobriové prevedenie (z = 6) je dostupné výlučne pre D1 = 12 mm. Pre všetky ostatné priemery D1 = 3–10 mm je štandardný počet brí z = 4.
Má [hmta] vnútorné chladenie?
Nie – frézy SANTOS® [hmta] v štandardnom rozsahu katalógu nemajú vnútorné chladenie (IKZ). Chladenie je preto zabezpečené externým prívodom. Pri obrábaní kalených ocelí sa odporúča minimálne množstevné mazanie (MQL) alebo suchý rez s odvzdušnením pracovného priestoru.
Základné informácie
| Parameter | Hodnota |
|---|---|
| Typ nástroja | Torusová fréza s krátkou reznou hranou – torus end mill short |
| Rezný materiál | Spekané legované karbidy (hard metal) |
| Počet brí | z = 4 (D1 = 3–10 mm) / z = 6 (D1 = 12 mm) |
| Rohový polomer R | 0,1 / 0,25 / 0,3 / 0,5 / 1 mm |
| Priemer D1 | 3 / 3,5 / 4 / 5 / 6 / 8 / 10 / 12 mm |
| Priemer stopky D2 | 6 mm (D1 = 3–6 mm) / 8 mm (D1 = 8 mm) / 10 mm (D1 = 10 mm) / 12 mm (D1 = 12 mm) |
| Interné chladenie | Nie (bez IKZ) |
| Vhodné materiály | Kalené ocele do 65 HRC, liatina GG; podmienečne 1.400N a 1.000N |
| Značka | SANTOS® (AURA® Frästechnik GmbH) |
Dodatočné parametre
| Kategória: | Toroidné frézy |
|---|---|
| Hmotnosť: | 0.019 kg |
| Druh nástroja: | Monolitná fréza |
| Druh obrábania: | Hrubovanie, Dokončovanie |
| Rada: | HMTA |
| Celková dĺžka: | 60 |
| Dĺžka reznej časti: | 3 |
| Dĺžka valcovej časti: | 12 |
| Obrábaný materiál: | Ocele kalené do 56 HRC, Ocele kalené do 52 HRC, Ocele kalené do 48 HRC, Liatiny a oceloliatiny, Ocele kalené do 65 HRC, Ocele kalené do 58 HRC |
| Počet zubov: | 4 |
| Povlak: | S povlakom |
| Pracovná hĺbka: | 12 |
| Priemer krčku: | 2,8 |
| Priemer nástroja: | 3 |
| Priemer stopky: | 6 |
| Rádius: | 0,1 |
| Rezný materiál: | Tvrdokov |
| Spôsob upnutia: | Stopka |
| Stredové chladenie: | Nie |
| Tvar nástroja: | Toroidná fréza |
| Úkos frézy: | 0 |
| Ak si želáte kompletné balenie, objednajte si: | 1 ks |
