Toroidná fréza D1=2 R=0,5 z3 SGT <56HRC s krčkom
AURA SANTOS® [sgt] – Torusová fréza so 4 briami, veľkými rohovými rádiami a krátkym rezným obvodom pre HSC obrábanie do 56 HRC
SANTOS® [sgt] je presná torusová fréza (z = 3 alebo 4) s veľkou rohovou rádiou R, veľmi krátkym rezným obvodom L2 a striedavým rozdelením brí (unequal division), navrhnutá pre HSC kopírovacie frézovanie do 56 HRC. Dostupná v troch variantoch: 3SGTK (z=3, kónický krček, bez IKZ), SGT (z=4, priamy krček, s IKZ) a SGTK (z=4, kónický krček, s IKZ). Priemery D1 ≥ 6 mm sú prebrúsiteľné (regrindable).
Vlastnosti frézy [sgt]
Veľká rohová rádia R (0,5–3,5 mm, až R = D1/3–D1/4) zaručuje hladký Ra pri kopírovanom frézovaní 3D plôch a predlžuje životnosť rohu. Veľmi krátky rezný obvod L2 (typicky L2 = 2–6 mm) minimalizuje vibrácie aj pri veľkom vyložení AT. Striedavé rozdelenie brí potláča rezonančné vibrácie pri HSC záberere. Varianty s kónickým krčkom (3SGTK, SGTK) sú vhodné pre hlboké dutiny so zúženými stenami, varianty SGT s priamym krčkom pre dutiny s paralelnými stenami.
Hlavné prednosti
- Veľká rohová rádia R = 0,5–3,5 mm – hladký Ra pri HSC kopírovaní, dlhšia životnosť
- Veľmi krátky rezný obvod L2 – minimálne vibrácie aj pri extrémnom vyložení AT
- Striedavé rozdelenie brí – potlačenie rezonančných vibrácií pri HSC záberere
- Prebrúsiteľné (D1 ≥ 6 mm) – ekonomická obnova nástroja po opotrebení
- 3 subtypy – 3SGTK (kónický, bez IKZ), SGT (priamy, IKZ), SGTK (kónický, IKZ)
Pre aké materiály je určená
Optimálna pre nástrojové ocele (1.400N, 1.000N, do 52 a 48 HRC) a kalené ocele do 56 HRC. Podmienečne vhodná pre kalené ocele do 58 HRC a liatinu GG a GjV. Nie je vhodná pre CrNi zliatiny, titán, INC, hliník ani grafit.
Typické nasadenie
HSC kopírovacie frézovanie tvarových plôch v kalených lisovacích nástrojoch, vstrekových formách a razidlách. Dokončovanie 3D plôch s minimálnym scallop height vďaka veľkej rohové rádii R. Ukážkové rezné dáta pre kód 20060 (D1 = 3 mm, R = 1 mm, L2 = 2 mm, AT = 40 mm, °a = 1,2°, z = 3): n = 5 860 ot./min, vf = 703 mm/min, vc = 55 m/min, ap = 0,08 mm, ae = 0 mm, fz = 0,04 mm – pri materiáli do 52 HRC.
Výrobca: AURA® Frästechnik GmbH, Breidenbach, Nemecko. Technické zmeny vyhradené.
Parametre nástrojov

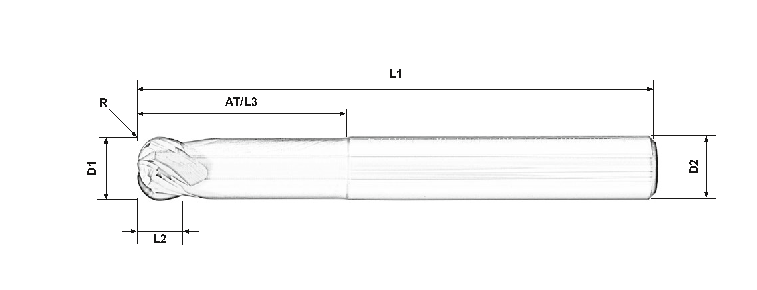

![Kotovaný nákres SANTOS® [sgt] – torusová fréza s veľkou rohovou rádiou a krátkym rezným obvodom](https://cdn.myshoptet.com/usr/www.hhatools.sk/user/documents/upload/blobid0-125.png?1780383981)
| Kód | D1 (mm) | R (mm) | L2 (mm) | L3 (mm) | D3 (mm) | D2 (mm) | AT (mm) | °a | L1 (mm) | z | Stredové chladenie | iKlick |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20056 | 2 | 0,5 | 2 | 6 | 1,9 | 6 | 20 | 5,7 | 60 | 3 | - |  |
| 20057 | 2 | 0,5 | 2 | 10 | 1,9 | 6 | 20 | 5,7 | 60 | 3 | - | |
| 20058 | 3 | 0,8 | 2 | 9 | 2,8 | 6 | 20 | 4,3 | 60 | 3 | - | |
| 20059 | 3 | 1 | 2 | 9 | 2,8 | 6 | 20 | 4,3 | 60 | 3 | - | |
| 20060 | 3 | 1 | 2 | 10 | 2,8 | 6 | 40 | 1,2 | 75 | 3 | - | |
| 20061 | 3 | 1 | 2 | 10 | 2,8 | 6 | 40 | 2,2 | 75 | 3 | - | |
| 06446 | 4 | 1 | 2 | 12 | 3,6 | 6 | 12 | 0 | 60 | 4 | IKZ | |
| 08084 | 4 | 1 | 2 | 16 | 3,64 | 6 | 16 | 0 | 60 | 4 | IKZ | |
| 10990 | 4 | 1 | 2 | 12 | 3,6 | 6 | 40 | 1,5 | 75 | 4 | IKZ | |
| 06447 | 6 | 1 | 3 | 18 | 5,6 | 6 | 18 | 0 | 60 | 4 | IKZ | |
| 07588 | 6 | 1,5 | 3 | 18 | 5,6 | 6 | 18 | 0 | 60 | 4 | IKZ | |
| 10143 | 6 | 1,5 | 3 | 18 | 5,6 | 6 | 18 | 0 | 110 | 4 | IKZ | |
| 11546 | 8 | 1 | 4 | 24 | 7,6 | 8 | 24 | 0 | 65 | 4 | IKZ | |
| 06007 | 8 | 2 | 4 | 24 | 7,64 | 8 | 24 | 0 | 65 | 4 | IKZ | |
| 06883 | 8 | 2 | 4 | 35 | 7,6 | 8 | 35 | 0 | 65 | 4 | IKZ | |
| 10674 | 8 | 3 | 4 | 24 | 7,6 | 8 | 24 | 0 | 65 | 4 | IKZ | |
| 08794 | 10 | 1 | 5 | 30 | 9,64 | 10 | 30 | 0 | 85 | 4 | IKZ | |
| 04532 | 10 | 2 | 5 | 30 | 9,64 | 10 | 30 | 0 | 85 | 4 | IKZ | |
| 10144 | 10 | 2 | 5 | 30 | 9,6 | 10 | 30 | 0 | 110 | 4 | IKZ | |
| 08795 | 12 | 2 | 6 | 40 | 11,64 | 12 | 40 | 0 | 100 | 4 | IKZ | |
| 04533 | 12 | 3 | 6 | 40 | 11,64 | 12 | 40 | 0 | 100 | 4 | IKZ | |
| 17257 | 12 | 3,5 | 6 | 55 | 11,6 | 12 | 55 | 0 | 100 | 4 | IKZ | |
Rozmery v mm. Skratky: D1 – priemer frézovania, R – veľká rohová rádia (torus), L2 – krátky rezný obvod, L3 – dĺžka reznej hlavy (= AT pre SGT varianty), D3 – priemer krčka, D2 – priemer stopky, AT – dĺžka krčka, °a – uhol kónického zosilnenia krčka (0° = priamy krček), L1 – celková dĺžka, z – počet brí, IKZ – interné chladenie.
Často kladené otázky
Čo je torusová fréza a čím sa líši od toroidálnej a guľovej?
Guľová fréza má polkruhový profil (R = D1/2). Toroidálna fréza má malý R < D1/2 s rovinnou čelnou plochou. Torusová fréza [sgt] má veľkú R (napr. R = 1 mm pri D1 = 3 mm = R = D1/3), veľmi krátky rezný obvod L2 a špeciálne zakrivený profil. Výsledkom je väčší efektívny rádiový záber pri kopírovanom frézovaní a výrazne nižší scallop height než pri toroidálnej fréze s rovnakou L2.
Čo znamenajú subtypy 3SGTK, SGT a SGTK?
3SGTK: 3 bria, kónický krček (°a = 1,2–5,7°), bez IKZ – pre mäkšie materiály a menšie priemery (D1 = 2–3 mm). SGT: 4 bria, priamy krček (°a = 0°), s IKZ – pre HSC obrábanie v dutinách s paralelnými stenami. SGTK: 4 bria, kónický krček (°a ≠ 0°), s IKZ – pre HSC obrábanie v dutinách so zúženými stenami. Číslo v kóde (3SGTK, SGT) určuje počet brí.
Čo znamená prebrúsiteľnosť (regrindable) pre D1 ≥ 6 mm?
Varianty s D1 ≥ 6 mm je možné po opotrebení reznej hrany prebrúsiť (regrind) na pôvodné parametre R a L2. Prebrúsenie obnovuje geometriu hrany bez potreby nákupu nového nástroja, čo znižuje náklady na nástroje pri pravidelnom nasadení v HSC centrách. Pri prebrúsení sa môže mierne zmeniť L2 a L1, ale R zostáva konštantná.
Prečo má [sgt] striedavé rozdelenie brí?
Striedavé rozdelenie (unequal division) znamená, že uhly medzi briami nie sú rovnaké (napr. nie sú rovnomerne rozložené 90°/90°/90°/90° pri z=4). Rôzne uhly rozkladajú rezonančné frekvencie rezného procesu, čím potláčajú vibrácie a chvenie pri HSC záberere. Toto je obzvlášť dôležité pri kopírovanom frézovaní, kde sa smer rezu mení kontinuálne.
Základné informácie
| Parameter | Hodnota |
|---|---|
| Typ nástroja | Torusová fréza s veľkou rohovou rádiou a krátkym rezným obvodom – torus cutter with large corner radius and very short cutting edge for HSC copy milling |
| Rezný materiál | Spekane legované karbidy (hard metal) |
| Rohová rádia R | 0,5 / 0,8 / 1 / 1,5 / 2 / 3 / 3,5 mm (podľa variantu) |
| Subtypy | 3SGTK (z=3, kónický krček, bez IKZ) / SGT (z=4, priamy krček, IKZ) / SGTK (z=4, kónický krček, IKZ) |
| Počet brí | z = 3 (3SGTK) alebo z = 4 (SGT, SGTK), striedavé rozdelenie |
| Interné chladenie | SGT a SGTK s IKZ; 3SGTK bez IKZ |
| Priemer D1 | 2 / 3 / 4 / 6 / 8 / 10 / 12 mm |
| Prebrúsiteľnosť | Áno, pre D1 ≥ 6 mm |
| Vhodné materiály | Steel, 1.400N, 1.000N, GG, GjV, do 56 HRC; podmienečne do 58 HRC; NEVHODNÉ pre CrNi, Ti, INC, ALU, GRAPH, GFK |
| Značka | SANTOS® (AURA® Frästechnik GmbH) |
Dodatočné parametre
| Kategória: | Toroidné frézy |
|---|---|
| Druh nástroja: | Monolitná fréza |
| Druh obrábania: | Hrubovanie, Dokončovanie |
| Rada: | SGT |
| Celková dĺžka: | 60 |
| Dĺžka reznej časti: | 2 |
| Dĺžka valcovej časti: | 6 |
| Obrábaný materiál: | Ocele kalené do 52 HRC, Ocele kalené do 48 HRC, Ocele do 1400 N, Ocele do 1000 N, Ocele do 800 N, Ocele (konštrukčné), Liatiny a oceloliatiny |
| Počet zubov: | 3 |
| Povlak: | S povlakom |
| Pracovná hĺbka: | 20 |
| Priemer krčku: | 1,9 |
| Priemer nástroja: | 2 |
| Priemer stopky: | 6 |
| Rádius: | 0,5 |
| Rezný materiál: | Tvrdokov |
| Spôsob upnutia: | Stopka |
| Stredové chladenie: | Nie |
| Tvar nástroja: | Toroidná fréza |
| Úkos frézy: | 5,7 |
| Ak si želáte kompletné balenie, objednajte si: | 1 ks |
