Toroidná fréza D1=2 R=0,5 z2 SHT <65HRC s kužeľom
AURA SANTOS® [sht] – vysokopresná torusová fréza s kónickým vyztužením
SANTOS® [sht] je dvojbriová vysokopresná torusová fréza s kónicky vyztužentím krčkom pre obrábanie kalených nástrojových ocelí do 65 HRC. Optimalizovaná pre universálne frézovanie stien a vreciek s dlhým dosahom (AT až 75 mm).
Vlastnosti frézy [sht]
Oproti variante [ht] ponúka [sht] väčší sortiment dĺžok krčka AT (20–75 mm) a priemerov stopky D2 (6/8/10/12 mm), čo ju predurčuje pre prácu v hlbokých dutinách a dlhých kápsiach. Kónické zosilnenie krčka (°a = 0,8–1,4°) zaručuje maximálnu tuhosť a procestnú spoľahlivosť aj pri značnom vylete nástroja. Dvojbriová geometria zabezpečuje efektívny odvod triesok.
Hlavné prednosti
- Kónické vyztuženie °a – maximálna tuhosť, minimálne riziko zlomenia pri dlhom vylete
- Až do 65 HRC – pre HSC obrábanie najtvrdsích nástrojových ocelí
- Dlhý dosah AT až 75 mm – pre hlboké dutiny, zárezy a dlhé kápse
- Variabilná stopka D2 – 6 / 8 / 10 / 12 mm podľa požadovanej tuhosti
- Široká materiálová kompatibilita – kalené ocele, CrNi, liatina, podmienečne titán a hliník
Pre aké materiály je určená
Plne vhodná pre kalené nástrojové ocele do 65 HRC, 1.400N, 1.000N, bežné nástrojové ocele (Steel), koróziivzdorné ocele (CrNi) a šedú liatinu GG. Podmienečne vhodná pre titán, INC zliatiny, legovanú liatinu GjV, hliník a grafit. Nie je určená pre AlSi ani GFK.
Typické nasadenie
Frézovanie stien a dna hlbokých dutín, zárezov a kápsi v kalených formách a nástrojových dieloch s požiadavkou na dlhý dosah. Vhodná pre 2D aj 3D kopírovacie stratégie. Ukážkové rezné dáta pre kód 19400 (D1 = 4 mm, R = 0,5 mm, AT = 40 mm): n = 4 777 ot./min, vf = 573 mm/min, vc = 60 m/min, ap = 0,05 mm, ae = 2,40 mm, fz = 0,06 mm – pri materiáli < 65 HRC.
Výrobca: AURA® Frästechnik GmbH, Breidenbach, Nemecko. Technické zmeny vyhradené.
Parametre nástrojov

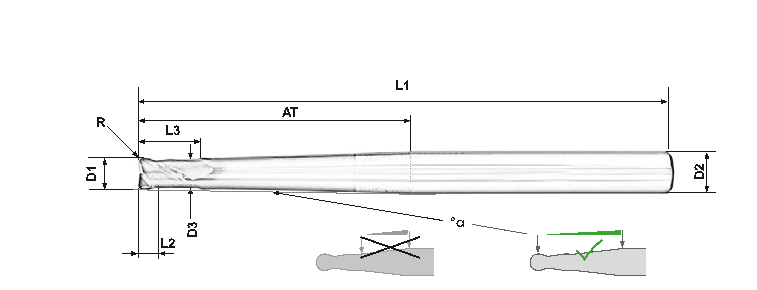

![Kótovaný nákres SANTOS® [sht] – vysokopresná torusová fréza s kónickým krčkom](https://cdn.myshoptet.com/usr/www.hhatools.sk/user/documents/upload/blobid0-36.png?1779782932)
| Kód | D1 (mm) | R (mm) | L2 (mm) | L3 (mm) | D3 (mm) | D2 (mm) | AT (mm) | °a | L1 (mm) | z | Stredové chladenie | iKlick |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 19392 | 2 | 0,5 | 2 | 6 | 1,9 | 6 | 20 | 0,9 | 60 | 2 | – |  |
| 19393 | 2 | 0,5 | 2 | 6 | 1,9 | 6 | 25 | 0,9 | 70 | 2 | – | |
| 19394 | 2 | 0,5 | 2 | 6 | 1,9 | 6 | 32 | 1,4 | 70 | 2 | – | |
| 18047 | 2,5 | 0,5 | 2,5 | 8 | 2,35 | 6 | 35 | 1,4 | 80 | 2 | – | |
| 23759 | 2,5 | 0,5 | 4 | 8 | 2,35 | 6 | 25 | 1,4 | 70 | 2 | – | |
| 19395 | 3 | 0,5 | 3 | 8 | 2,85 | 6 | 35 | 0,9 | 75 | 2 | – | |
| 19396 | 3 | 0,5 | 3 | 8 | 2,85 | 6 | 40 | 0,9 | 75 | 2 | – | |
| 19397 | 3 | 0,5 | 3 | 8 | 2,85 | 6 | 45 | 1,4 | 100 | 2 | – | |
| 19398 | 3 | 0,5 | 3 | 8 | 2,85 | 8 | 60 | 1,4 | 100 | 2 | – | |
| 19399 | 3 | 1 | 3 | 8 | 2,85 | 6 | 40 | 0,9 | 75 | 2 | – | |
| 19400 | 4 | 0,5 | 4 | 10 | 3,85 | 6 | 40 | 0,9 | 80 | 2 | – | |
| 19401 | 4 | 0,5 | 4 | 10 | 3,85 | 8 | 60 | 1,4 | 100 | 2 | – | |
| 19402 | 4 | 0,5 | 4 | 10 | 3,85 | 8 | 75 | 0,9 | 120 | 2 | – | |
| 23758 | 4 | 0,5 | 6 | 8 | 3,85 | 6 | 30 | 0,9 | 75 | 2 | – | |
| 19403 | 4 | 1 | 4 | 10 | 3,85 | 6 | 40 | 0,9 | 80 | 2 | – | |
| 19404 | 4 | 1 | 4 | 10 | 3,85 | 6 | 40 | 1,4 | 80 | 2 | – | |
| 19405 | 4 | 1 | 4 | 10 | 3,85 | 8 | 60 | 0,9 | 120 | 2 | – | |
| 19406 | 4 | 1,5 | 4 | 10 | 3,85 | 6 | 40 | 1,4 | 80 | 2 | – | |
| 19407 | 6 | 0,5 | 8 | 15 | 5,8 | 8 | 40 | 0,9 | 80 | 2 | – | |
| 19408 | 6 | 1 | 8 | 15 | 5,8 | 8 | 40 | 0,9 | 80 | 2 | – | |
| 19409 | 6 | 1 | 8 | 15 | 5,8 | 8 | 50 | 1,2 | 100 | 2 | – | |
| 19410 | 6 | 1 | 8 | 15 | 5,8 | 8 | 60 | 0,9 | 100 | 2 | – | |
| 18043 | 8 | 1 | 8 | 20 | 7,7 | 10 | 50 | 1,1 | 100 | 2 | – | |
| 19412 | 8 | 1 | 8 | 20 | 7,7 | 10 | 65 | 0,9 | 120 | 2 | – | |
| 19413 | 8 | 2 | 8 | 20 | 7,7 | 10 | 65 | 0,9 | 120 | 2 | – | |
| 19414 | 10 | 1 | 10 | 30 | 9,69 | 12 | 70 | 0,8 | 120 | 2 | – | |
Rozmery v mm. Skratky: D1 – priemer frézovania, R – rohový polomer, L2 – dĺžka rezu, L3 – dĺžka krčka, D3 – priemer krčka, D2 – priemer stopky, AT – celková dĺžka kónického krčka, °a – uhol kužeľa, L1 – celková dĺžka, z – počet brí, IKZ – interné chladenie.
Často kladené otázky
Aký je rozdiel medzi [sht] a [ht]?
[ht] pokrýva priemery D1 = 0,6–3 mm a je optimalizovaná pre extrémne malé nástroje s vyšším uhlo kužeľa °a (4–7°). [sht] pokrýva priemery D1 = 2–10 mm a je špeciálne navrhnutá pre prácu s dlhým dosahom (AT až 75 mm) pri nižšom uhle kužeľa °a (0,8–1,4°) a väčšom výbere priemerov stopky D2.
Ako vybrať správnu dĺžku AT a priemer stopky D2?
AT by mal byť minimálne o 5–10 mm väčší ako je hĺbka dutiny, do ktorej nástroj zasahuje. D2 volíme podľa požiadavky na tuhosť: pre AT > 40 mm odporúčame D2 = 8 mm alebo väčší. Kombinácia dlhého AT a malého D2 zvyšuje riziko chvenia a zlomenia.
Prečo má [sht] malý uhol kužeľa °a (len 0,8–1,4°)?
Malý uhol kužeľa je kompromis medzi maximálnou tuhosťou krčka a minimálnym rozdielom medzi D3 a D2. Pri väčšom °a by krček rýchlejšie kollidoval so stenami dutiny pri dlhom dosahu. Hodnoty 0,8–1,4° sú optimalizované práve pre dlhý dosah.
Čo znamená „torical" v názve [sht]?
Výraz „torical" odkazuje na toroidný (torusový) tvar reznej hrany – teda hranu s definovaným rohovým polomerom R medzi čelom a valcovým plášťom. Toroidná geometria zaručuje plynulý priechod rezu do rohu a lepšiu kvalitu povrchu v porovnaní s ostrou hranou.
Základné informácie
| Parameter | Hodnota |
|---|---|
| Typ nástroja | Vysokopresná torusová fréza s kónickým vyztužením – torical high-precision end mill |
| Rezný materiál | Spekané legované karbidy (hard metal) |
| Počet brí | z = 2 |
| Rohový polomer R | 0,5 / 1 / 1,5 / 2 mm |
| Priemer D1 | 2 / 2,5 / 3 / 4 / 6 / 8 / 10 mm |
| Priemer stopky D2 | 6 / 8 / 10 / 12 mm (podľa variantu) |
| Uhol kužeľa °a | 0,8 / 0,9 / 1,1 / 1,2 / 1,4° |
| Dĺžka krčka AT | 20–75 mm |
| Interné chladenie | Nie (bez IKZ) |
| Vhodné materiály | Kalené ocele do 65 HRC, CrNi, GG, podmienečne titán, INC, GjV, ALU |
| Značka | SANTOS® (AURA® Frästechnik GmbH) |
Dodatočné parametre
| Kategória: | Toroidné frézy |
|---|---|
| Druh nástroja: | Monolitná fréza |
| Druh obrábania: | Hrubovanie, Dokončovanie |
| Rada: | SHT |
| Celková dĺžka: | 60 |
| Dĺžka reznej časti: | 2 |
| Dĺžka valcovej časti: | 6 |
| Obrábaný materiál: | Ocele kalené do 56 HRC, Ocele kalené do 52 HRC, Ocele kalené do 48 HRC, Ocele do 1400 N, Ocele do 1000 N, Ocele do 800 N, Ocele (konštrukčné), Liatiny a oceloliatiny, Ocele kalené do 65 HRC, Ocele kalené do 58 HRC, Nerez |
| Počet zubov: | 2 |
| Povlak: | S povlakom |
| Pracovná hĺbka: | 20 |
| Priemer krčku: | 1,9 |
| Priemer nástroja: | 2 |
| Priemer stopky: | 6 |
| Rádius: | 0,5 |
| Rezný materiál: | Tvrdokov |
| Spôsob upnutia: | Stopka |
| Stredové chladenie: | Nie |
| Tvar nástroja: | Toroidná fréza |
| Úkos frézy: | 0,9 |
| Ak si želáte kompletné balenie, objednajte si: | 1 ks |
