    Domov / ESHOP / Frézovanie / Monolitné tvrdokovové frézy / Toroidné frézy / Toroidná fréza D1=2,5 R=0,5 z2 T <58HRC s kužeľom

    Toroidná fréza D1=2,5 R=0,5 z2 T <58HRC s kužeľom

    Neohodnotené
    Dostupnosť Na objednávku
    Kód: 00101
    78,35 € / ks 63,70 € bez DPH
    Toroidná fréza D1=2,5 R=0,5 z2 T <58HRC s kužeľom
    Neohodnotené
    30 rokov skúseností
    30 rokov skúseností
    rodinná firma zo Slovenska
    Odborné poradenstvo
    Odborné poradenstvo
    poradíme to najlepšie
    Najmodernejšie technológie
    Najmodernejšie technológie
    frézovacími technológiami žijeme
    Individuálny prístup
    Individuálny prístup
    nájdeme pre vás riešenie na mieru

    AURA SANTOS® [t] – 2-briová toroidálna stopková fréza s kónicky zosilneným krčkom pre obrábanie do 56 HRC

    SANTOS® [t] je presná 2-briová toroidálna stopková fréza (z = 2) s kónicky zosilneným krčkom (°a = 0,4–5,1°), navrhnutá pre maximálnu procesnu spoľahlivosť aj za nepriaznivých podmienok. Toroidálna rezná hrana R umožňuje obrábanie hlbokých dutín a rebier v nástrojových oceliach do 56 HRC. Dostupná s aj bez interného chladenia (IKZ), pokrýva D1 = 0,4–10 mm s rozsiahlymi dĺžkami krčka AT.

    Vlastnosti frézy [t]

    Kónicky zosilnený krček (°a = 0,4–5,1° podľa variantu) zabraňuje treniu krčka o steny dutiny a zároveň zvyšuje tuhosť nástroja smerom k stopke. Toroidálna rezná hrana R (0,1–2,5 mm) zabezpečuje hladký Ra pri HSC obrábaní. Dve bria (z = 2) s robustnou geometriou zaručujú spoľahlivý záber aj pri náročných podmienkach – chvenie, prerušovaný rez. Varianty s IKZ pre efektívne chladenie priamo do reznej zóny pri hlbokom vyložení.

    Hlavné prednosti

    • Kónicky zosilnený krček °a = 0,4–5,1° – maximálna tuhosť, žiadne trenie o steny dutiny
    • IKZ voliteľné – varianty s interným chladením pre hlboké dutiny a tvrdé materiály
    • Toroidálna hrana R = 0,1–2,5 mm – hladký Ra pri HSC dokončovaní 3D plôch
    • Vysoká procesná spoľahlivosť – 2 robustné bria odolné voči chveniu a nárazovým záberom
    • Rozsah D1 = 0,4–10 mm – pokrytie od mikro detailov po stredné dutiny

    Pre aké materiály je určená

    Optimálna pre nástrojové ocele (1.400N, 1.000N, do 52 a 48 HRC), kalené ocele do 56 HRC, bežné ocele (Steel) a liatinu GG. Podmienečne vhodná pre kalené ocele do 58 HRC, CrNi zliatiny, titán, INC a GjV. Nie je vhodná pre hliník (ALU), GFK.

    Typické nasadenie

    Obrábanie hlbokých rebier a dutín v lisovacích formách a vstrekových nástrojoch z kalených nástrojových oceľí. Dokončovanie 3D plôch pri HSC frézovaní s minimálnymi vibráciami vďaka kónicky zosilnenému krčku. Ukážkové rezné dáta pre kód 00115 (D1 = 2 mm, R = 0,5 mm, AT = 20 mm, °a = 0,9°): n = 11 146 ot./min, vf = 624 mm/min, vc = 70 m/min, ap = 0,059 mm, ae = 0 mm, fz = 0,028 mm – pri materiáli do 56 HRC.

    Výrobca: AURA® Frästechnik GmbH, Breidenbach, Nemecko. Technické zmeny vyhradené.

    Parametre nástrojov

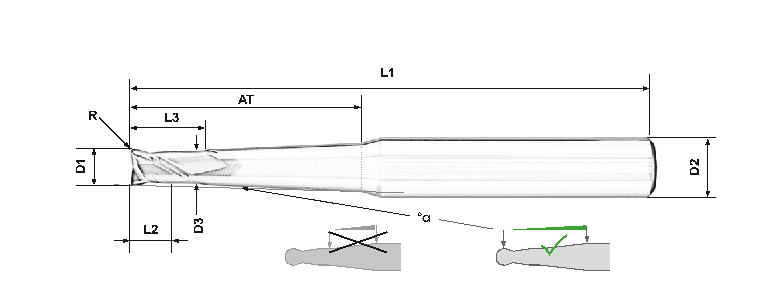

    Kotovaný nákres SANTOS® [t] – toroidálna stopková fréza s kónicky zosilneným krčkom
    SANTOS® [t] – Kótovaný nákres (kónicky zosilnený krček AT s uhlom °a, toroidálna hrana R)
    Kód D1 (mm) R (mm) L2 (mm) L3 (mm) D3 (mm) D2 (mm) AT (mm) °a L1 (mm) z Stredové chladenie iKlick
    00101 2,5 0,5 2,5 8 2,35 6 13 1,5 60 2 - iKlick – produkt 00101
    12324 2,5 0,5 2,5 8 2,35 6 16 1,5 60 2 - iKlick – produkt 12324
    00103 2,5 0,5 2,5 8 2,35 6 25 1,5 70 2 - iKlick – produkt 00103
    00105 2,5 0,5 2,5 8 2,35 6 35 1,5 80 2 - iKlick – produkt 00105
    20053 2,5 1 2,5 8 2,35 6 25 1,5 70 2 - iKlick – produkt 20053
    01158 2,5 1 2,5 8 2,35 6 35 1,5 80 2 - iKlick – produkt 01158
    07730 3 0,1 3 8 2,85 6 40 0,9 75 2 - iKlick – produkt 07730
    07731 3 0,1 3 8 2,85 6 50 0,9 100 2 - iKlick – produkt 07731
    00922 3 0,25 3 8 2,85 8 90 1 150 2 - iKlick – produkt 00922
    00139 3 0,5 3 8 2,85 6 30 1,5 75 2 - iKlick – produkt 00139
    00729 3 0,5 3 8 2,85 6 35 1 75 2 - iKlick – produkt 00729
    05953 3 0,5 3 8 2,85 6 40 1 75 2 - iKlick – produkt 05953
    00141 3 0,5 3 8 2,85 6 45 1,5 100 2 - iKlick – produkt 00141
    00143 3 0,5 3 8 2,85 8 60 1,5 100 2 - iKlick – produkt 00143
    09984 3 0,5 3 8 2,85 6 75 0,4 120 2 - iKlick – produkt 09984
    20054 3 1 3 8 2,85 6 30 0,9 75 2 - iKlick – produkt 20054
    06192 3 1 3 8 2,85 6 40 1 75 2 - iKlick – produkt 06192
    06682 3 1 3 8 2,85 6 60 0,9 100 2 - iKlick – produkt 06682

    Rozmery v mm. Skratky: D1 – priemer frézovania, R – toroidálny polomer reznej hrany, L2 – dĺžka rezu, L3 – dĺžka reznej hlavy, D3 – priemer krčka (pri hrote), D2 – priemer stopky, AT – dĺžka kónického krčka, °a – uhol kónického zosilnenia krčka, L1 – celková dĺžka, z – počet brí, IKZ – interné chladenie (IKZ = prítomné, - = bez chladenia).

    Často kladené otázky

    Čo znamená "kónicky zosilnený krček" u [t]?

    Kónicky zosilnený krček znamená, že priemer krčka sa zväčšuje smerom od hrotu k stopke pod uhlom °a (0,4° až 5,1°). Na rozdiel od [psm] a [psmz], kde kónický tvar slúži primárne na elimináciu kolízie, u [t] kónus zároveň zvyšuje prierezy jadra krčka a teda jeho tuhosť. Výsledkom je lepší odpor voči vibráciám pri extrémnych vyloženiach bez nutnosti zväčšovať D1.

    Prečo má [t] len 2 bria (z = 2)?

    Pri malých primeroch D1 = 0,4–10 mm je priestor pre bria obmedzený. Dve robustné bria (z = 2) poskytujú väčší priestor pre odvod triesok a väčšiu hrúbku jadra nástroja oproti 4-briovej konštrukcii. Toto je obzvlášť dôležité pri dlhých vyloženiach AT, kde je riziko rezonancie a lomu nástroja výrazne vyššie. 2 bria tiež znižujú reznú silu a vibrácie pri HSC obrábaní tenkostenných obrobkov.

    Kedy zvoliť variant s IKZ a kedy bez?

    Variant s IKZ (interným chladením) je vhodný pri hlbokom vyložení AT, kde vonkajšie chladenie nedokáže spoliehlivo chladiť resnú zónu a odviesť triesky. Typicky pre AT > 20 mm v kalených oceliach. Variant bez IKZ (IKZ = -) je postačujúci pri kratších vyloženiach, kde vonkajšie chladenie emulziou alebo MQL dostatočne ochladí nástroj. Varianty bez IKZ sú kompaktnejšie a lacnejšie.

    Aký je rozdiel medzi [t] (SANTOS) a [psm] (FILON)?

    FILON® [psm] a [psmz] sú určené pre HSC obrábanie s dôrazom na rýchlosť a hladký povrch pri malých záberoch ae. SANTOS® [t] je navrhnutý pre maximálnu procesnu spoľahlivosť aj za nepriaznivých podmienok (chvenie, prerušovaný rez, ťažkoobrobiteľné materiály). Kónicky zosilnený krček a 2 robustné bria robia z [t] vhodnejšiu voľbu tam, kde je prioritou spoľahlivosť nad rýchlosťou.

    Základné informácie

    Parameter Hodnota
    Typ nástroja 2-briová toroidálna stopková fréza s kónicky zosilneným krčkom – toric end mill with conically strengthened neck for deep cavities
    Rezný materiál Spekane legované karbidy (hard metal)
    Toroidálny polomer R 0,1 / 0,15 / 0,25 / 0,3 / 0,5 / 0,75 / 1 / 2 / 2,5 mm (podľa D1)
    Uhol kónického krčka °a 0,4° – 5,1° (podľa variantu)
    Počet brí z = 2
    Interné chladenie Niektoré varianty s IKZ, niektoré bez (IKZ = -)
    Priemer D1 0,4 / 0,6 / 0,8 / 1 / 1,2 / 1,5 / 1,7 / 2 / 2,5 / 3 / 4 / 5 / 6 / 8 / 10 mm
    Vhodné materiály Steel, 1.400N, 1.000N, GG, do 56 HRC; podmienečne do 58 HRC, CrNi, Ti, INC, GjV; NEVHODNÉ pre ALU, GFK
    Značka SANTOS® (AURA® Frästechnik GmbH)

    Dodatočné parametre

    Kategória: Toroidné frézy
    Hmotnosť: 0.018 kg
    Druh nástroja: Monolitná fréza
    Druh obrábania: Hrubovanie, Dokončovanie
    Rada: T
    Celková dĺžka: 60
    Dĺžka reznej časti: 2,5
    Dĺžka valcovej časti: 8
    Obrábaný materiál: Ocele kalené do 56 HRC, Ocele kalené do 52 HRC, Ocele kalené do 48 HRC, Ocele do 1400 N, Ocele do 1000 N, Ocele do 800 N, Ocele (konštrukčné), Liatiny a oceloliatiny
    Počet zubov: 2
    Povlak: S povlakom
    Pracovná hĺbka: 13
    Priemer krčku: 2,35
    Priemer nástroja: 2,5
    Priemer stopky: 6
    Rádius: 0,5
    Rezný materiál: Tvrdokov
    Spôsob upnutia: Stopka
    Stredové chladenie: Nie
    Tvar nástroja: Toroidná fréza
    Úkos frézy: 1,5
    Ak si želáte kompletné balenie, objednajte si: 1 ks
