Toroidná fréza D1=10 R=1 z4 PSM <56HRC s krčkom
AURA FILON® [psmz] – Toroidálna HSC fréza so 4 briami a priamym cylindrickým krčkom pre 3D obrábanie hlbokých dutín do 56 HRC
FILON® [psmz] je toroidálna HSC stopková fréza (z = 4) s priamym cylindrickým krčkom (°a = 0°) a toricky tvarovanou reznou hranou, navrhnutá pre obrábanie komplexných a hlbokých 3D dutín v nástrojových oceliach do 56 HRC. Na rozdiel od [psm] s kónickým krčkom má [psmz] rovný krček, vhodný pre dutiny s paralelnými stenami. Disponuje širokým sortimentom priemerov D1 = 1–12 mm a dĺžok krčka AT = 4–60 mm.
Vlastnosti frézy [psmz]
Priamy cylindrický krček (°a = 0°) zaručuje maximálnu tuhosť pri zárezoch do paralelelných dutín a rebier. Toroidálna rezná hrana s polomerom R (0,15–4 mm podľa priemeru) zabezpečuje hladký povrch Ra pri HSC obrábaní 3D plôch. Štyri bria (z = 4) umožňujú hrubovanie aj dokončovanie v jednom prechode. Dostupná v extrémne dlhých verziách AT = 4–60 mm pre najhlbšie dutiny nástrojov a foriem.
Hlavné prednosti
- Priamy krček °a = 0° – maximálna tuhosť v paralelelných dutinách, presné vedenie nástroja
- Toroidálna hrana R = 0,15–4 mm – hladký Ra pri HSC dokončovaní 3D plôch
- AT = 4–60 mm – pokrytie rôznych hĺbok dutín lisovacích foriem a vstrekových nástrojov
- Hrubovanie aj dokončovanie – kombinovaná operácia v jednom prechode
- Do 56 HRC – priame obrábanie kalených nástrojových oceľí bez žíhania
Pre aké materiály je určená
Optimálna pre nástrojové ocele (1.400N, 1.000N, do 52 a 48 HRC), kalené ocele do 56 HRC a bežné ocele (Steel). Podmienečne vhodná pre CrNi zliatiny, titán, INC, GG, GjV a AlSi. Nie je vhodná pre hliník (ALU) ani GFK.
Typické nasadenie
Obrábanie hlbokých rebier a dutín s paralelnými stenami v lisovacích nástrojoch, vstrekových formách a razidlách. HSC dokončovanie 3D plôch v kalených nástrojových oceliach s malými radiálnymi zábermi ae pri vysokých otáčkach. Ukážkové rezné dáta pre kód 24938 (D1 = 2 mm, R = 0,3 mm, AT = 15 mm, °a = 0°): n = 15 924 ot./min, vf = 2 548 mm/min, vc = 100 m/min, ap = 0,05 mm, ae = 1,20 mm, fz = 0,04 mm – pri materiáli do 56 HRC.
Výrobca: AURA® Frästechnik GmbH, Breidenbach, Nemecko. Technické zmeny vyhradené.
Parametre nástrojov

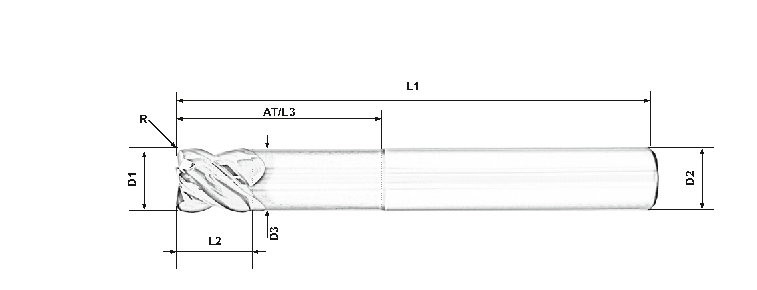

![Kotovaný nákres FILON® [psmz] – toroidálna HSC fréza s priamym cylindrickým krčkom](https://cdn.myshoptet.com/usr/www.hhatools.sk/user/documents/upload/blobid0-98.png?1780312160)
| Kód | D1 (mm) | R (mm) | L2 (mm) | L3 (mm) | D3 (mm) | D2 (mm) | AT (mm) | °a | L1 (mm) | z | Stredové chladenie | iKlick |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25108 | 10 | 1 | 10 | 30 | 9,65 | 10 | 30 | 0 | 75 | 4 | - |  |
| 25109 | 10 | 1 | 10 | 40 | 9,65 | 10 | 40 | 0 | 85 | 4 | - | |
| 25110 | 10 | 1 | 10 | 50 | 9,69 | 10 | 50 | 0 | 100 | 4 | - | |
| 25111 | 10 | 2 | 10 | 30 | 9,65 | 10 | 30 | 0 | 75 | 4 | - | |
| 25112 | 10 | 2 | 10 | 40 | 9,65 | 10 | 40 | 0 | 85 | 4 | - | |
| 25113 | 10 | 2 | 10 | 50 | 9,65 | 10 | 50 | 0 | 100 | 4 | - | |
| 25114 | 10 | 3 | 10 | 30 | 9,65 | 10 | 30 | 0 | 75 | 4 | - | |
| 25115 | 10 | 3 | 10 | 40 | 9,65 | 10 | 40 | 0 | 85 | 4 | - | |
| 25116 | 10 | 3 | 10 | 50 | 9,65 | 10 | 50 | 0 | 100 | 4 | - | |
| 27037 | 10 | 4 | 10 | 20 | 9,65 | 10 | 20 | 0 | 75 | 4 | - | |
| 25117 | 12 | 1 | 12 | 30 | 11,6 | 12 | 30 | 0 | 74 | 4 | - | |
| 25118 | 12 | 1 | 12 | 40 | 11,6 | 12 | 40 | 0 | 84 | 4 | - | |
| 25119 | 12 | 1 | 12 | 50 | 11,6 | 12 | 50 | 0 | 100 | 4 | - | |
| 25120 | 12 | 1 | 12 | 60 | 11,65 | 12 | 60 | 0 | 120 | 4 | - | |
| 25121 | 12 | 2 | 12 | 30 | 11,6 | 12 | 30 | 0 | 74 | 4 | - | |
| 25122 | 12 | 2 | 12 | 40 | 11,6 | 12 | 40 | 0 | 84 | 4 | - | |
| 25123 | 12 | 2 | 12 | 50 | 11,6 | 12 | 50 | 0 | 100 | 4 | - | |
| 25124 | 12 | 2 | 12 | 60 | 11,65 | 12 | 60 | 0 | 120 | 4 | - | |
| 25125 | 12 | 3 | 12 | 30 | 11,6 | 12 | 30 | 0 | 74 | 4 | - | |
| 25126 | 12 | 3 | 12 | 40 | 11,6 | 12 | 40 | 0 | 84 | 4 | - | |
| 25127 | 12 | 3 | 12 | 50 | 11,6 | 12 | 50 | 0 | 100 | 4 | - | |
| 25128 | 12 | 3 | 12 | 60 | 11,6 | 12 | 60 | 0 | 120 | 4 | - | |
| 25129 | 12 | 4 | 12 | 30 | 11,6 | 12 | 30 | 0 | 74 | 4 | - | |
| 25130 | 12 | 4 | 12 | 40 | 11,6 | 12 | 40 | 0 | 84 | 4 | - | |
| 25131 | 12 | 4 | 12 | 50 | 11,6 | 12 | 50 | 0 | 100 | 4 | - | |
| 25132 | 12 | 4 | 12 | 60 | 11,6 | 12 | 60 | 0 | 120 | 4 | - | |
| 27038 | 12 | 5 | 12 | 24 | 11,6 | 12 | 24 | 0 | 74 | 4 | - | |
Rozmery v mm. Skratky: D1 – priemer frézovania, R – toroidálny polomer reznej hrany, L2 – dĺžka rezu, L3 – dĺžka reznej hlavy (= AT), D3 – priemer krčka, D2 – priemer stopky, AT – dĺžka priameho krčka, °a – uhol kužeľa (= 0°, priamy krček), L1 – celková dĺžka, z – počet brí, IKZ – interné chladenie.
Často kladené otázky
Aký je rozdiel medzi [psmz] a [psm]?
[psm] má kónický krček s uhlom °a = 0,4–1,5° – ideálny pre hlboké dutiny so zúženými stenami, kde kónická forma zabraňuje kolízii krčka s obrobkom. [psmz] má priamy cylindrický krček (°a = 0°) – maximálna tuhosť a presné vedenie v dutinách s paralelnými stenami. Voľba závisí od geometrie dutiny: kónické steny → [psm], paralelné steny → [psmz].
Čo je toroidálna rezná hrana a aký je rozdiel od guľovej?
Guľová fréza má čistý polkruhový profil (R = D1/2), toroidálna fréza [psmz] má menší polomer R (napr. 0,25 mm pri D1 = 3 mm). Toroidálna geometria zabezpečuje väčšiu plochu styku s obrobkom, hladší Ra a vyššiu pevnosť reznej hrany pri HSC obrábaní. Je ideálna pre 3D dokončovanie plôch, kde guľová fréza zanecháva hrubšie stopy (väčší scallop height).
Ako vybrať správny polomer R?
Menší R (napr. 0,15–0,25 mm) je vhodný pre jemné detaily a malé tvarové elementy, kde je potrebná maximálna vernosť 3D profilu. Väčší R (napr. 1–4 mm) je vhodný pre hrubovanie a polodokonávanie väčších plôch, kde väčší záber zlepšuje produktivitu. Polomer R je súčasťou výberu podľa požadovaného Ra a geometrie plochy.
Má [psmz] vnútorné chladenie?
Nie – FILON® [psmz] nemá vnútorné chladenie (IKZ = -). Pri HSC obrábaní kalených ocelí sa odporúča minimálne mazanie (MQL) alebo stlačený vzduch pre odvod triesok. Pri malých primeroch (D1 = 1–2 mm) je externé chladenie obzvlášť dôležité pre ochranu nástroja pred tepelným prasknutím pri vysokých otáčkach.
Základné informácie
| Parameter | Hodnota |
|---|---|
| Typ nástroja | Toroidálna HSC stopková fréza s priamym krčkom – Toric HSC end mill with straight stepped neck for deep 3D cavities |
| Rezný materiál | Spekane legované karbidy (hard metal) |
| Toroidálny polomer R | 0,15 / 0,2 / 0,25 / 0,3 / 0,4 / 0,5 / 0,8 / 1 / 1,5 / 2 / 3 / 4 mm (podľa D1) |
| Uhol krčka °a | 0° (priamy cylindrický krček) |
| Počet brí | z = 4 |
| Priemer D1 | 1 / 1,2 / 1,5 / 2 / 2,5 / 3 / 4 / 6 / 8 / 10 / 12 mm |
| Dĺžka krčka AT | 4–60 mm (podľa variantu) |
| Interné chladenie | Nie (bez IKZ) |
| Vhodné materiály | Steel, 1.400N, 1.000N, do 56 HRC; podmienečne CrNi, Ti, INC, GG, GjV, AlSi; NEVHODNÉ pre ALU, GFK |
| Značka | FILON® (AURA® Frästechnik GmbH) |
Dodatočné parametre
| Kategória: | Toroidné frézy |
|---|---|
| Hmotnosť: | 0.078 kg |
| Druh nástroja: | Monolitná fréza |
| Druh obrábania: | Hrubovanie, Dokončovanie |
| Rada: | PSMZ |
| Celková dĺžka: | 75 |
| Dĺžka reznej časti: | 10 |
| Dĺžka valcovej časti: | 30 |
| Obrábaný materiál: | Ocele kalené do 56 HRC, Ocele kalené do 52 HRC, Ocele kalené do 48 HRC, Ocele do 1400 N, Ocele do 1000 N, Ocele do 800 N, Ocele (konštrukčné), Liatiny a oceloliatiny |
| Počet zubov: | 4 |
| Povlak: | S povlakom |
| Pracovná hĺbka: | 30 |
| Priemer krčku: | 9,65 |
| Priemer nástroja: | 10 |
| Priemer stopky: | 10 |
| Rádius: | 1 |
| Rezný materiál: | Tvrdokov |
| Spôsob upnutia: | Stopka |
| Stredové chladenie: | Nie |
| Tvar nástroja: | Toroidná fréza |
| Úkos frézy: | 0 |
| Ak si želáte kompletné balenie, objednajte si: | 1 ks |
