Toroidná fréza D1=1 R=0,1 z2 SHZ <65HRC s krčkom
AURA SANTOS® [shz] – vysokopresná torusová fréza s cylindrickým krčkom
SANTOS® [shz] je dvojbriová vysokopresná torusová fréza s cylindrickým (rovným) krčkom pre obrábanie kalených nástrojových ocelí do 65 HRC. Na rozdiel od variantu [sht] s kónickým krčkom má [shz] priamy krček (°a = 0°), čo umožňuje presné frézovanie rovnobežných stien a precízne opracovania rohov.
Vlastnosti frézy [shz]
Cylindrický krček s priemerom D3 je menší ako priemer stopky D2, čím vzniká stupňovité prevedenie (cylindrically stepped). Tento dizajn umožňuje hlbší dosah do dutín bez kolízie stopky s obrobkom. Rohový polomer R na reznnej hrane zaručuje hladké povrchy a chráni hranu pred prazdelovaním. Fréza je dostupná v priemeroch D1 = 1–8 mm s krčkami AT = 4–40 mm.
Hlavné prednosti
- Cylindrický krček (°a = 0°) – presné rovnobežné steny, žiadne kužeľové odchýlky
- Až do 65 HRC – pre HSC obrábanie najtvrdsích nástrojových ocelí
- Stupňovité prevedenie D3 < D2 – väčší dosah bez kolízie stopky so stenou dutiny
- Rohový polomer R – ochrana reznej hrany, lepšia kvalita povrchu
- Široká materiálová kompatibilita – kalené ocele, CrNi, liatina, podmienečne titán a hliník
Pre aké materiály je určená
Plne vhodná pre kalené nástrojové ocele do 65 HRC, 1.400N, 1.000N, bežné nástrojové ocele (Steel), koróziivzdorné ocele (CrNi) a šedú liatinu GG. Podmienečne vhodná pre titán, INC zliatiny, legovanú liatinu GjV, hliník a grafit. Nie je určená pre AlSi ani GFK.
Typické nasadenie
Frézovanie rovnobežných stien a dna vreciek s požiadavkou na presný 90° roh (bez kónického rozšírenia krčka). Vhodná pre gravírovanie, opracovanie jemných detailov a precízne dokončovacie operácie. Ukážkové rezné dáta pre kód 19360 (D1 = 4 mm, R = 1 mm, AT = 15 mm): n = 4 777 ot./min, vf = 382 mm/min, vc = 60 m/min, ap = 0,05 mm, ae = 1,50 mm, fz = 0,04 mm – pri materiáli < 65 HRC.
Výrobca: AURA® Frästechnik GmbH, Breidenbach, Nemecko. Technické zmeny vyhradené.
Parametre nástrojov

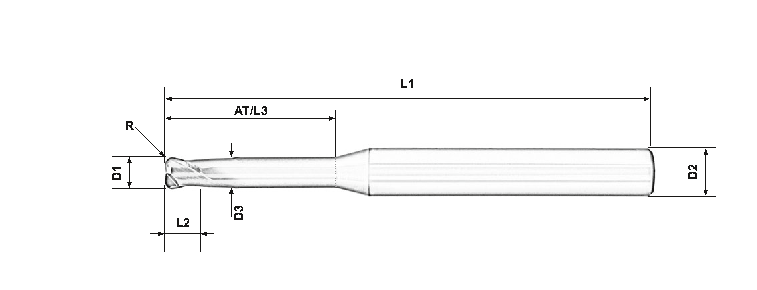

![Kótovaný nákres SANTOS® [shz] – torusová fréza s cylindrickým krčkom](https://cdn.myshoptet.com/usr/www.hhatools.sk/user/documents/upload/blobid0-37.png?1779783803)
| Kód | D1 (mm) | R (mm) | L2 (mm) | L3 (mm) | D3 (mm) | D2 (mm) | AT (mm) | °a | L1 (mm) | z | Stredové chladenie | iKlick |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 19351 | 1 | 0,1 | 0,75 | 6 | 0,97 | 6 | 6 | 0 | 60 | 2 | – |  |
| 10068 | 1 | 0,2 | 0,75 | 4 | 0,97 | 4 | 4 | 0 | 50 | 2 | – | |
| 19352 | 1,5 | 0,15 | 1,15 | 10 | 1,47 | 6 | 10 | 0 | 60 | 2 | – | |
| 19353 | 2 | 0,2 | 2 | 8 | 1,9 | 6 | 8 | 0 | 60 | 2 | – | |
| 19354 | 2 | 0,2 | 2 | 10 | 1,93 | 6 | 10 | 0 | 60 | 2 | – | |
| 19355 | 2 | 0,5 | 2 | 10 | 1,9 | 6 | 10 | 0 | 60 | 2 | – | |
| 19356 | 2 | 0,5 | 2 | 15 | 1,93 | 6 | 15 | 0 | 60 | 2 | – | |
| 19357 | 3 | 0,5 | 3 | 10 | 2,85 | 6 | 10 | 0 | 60 | 2 | – | |
| 19358 | 3 | 0,5 | 3 | 15 | 2,85 | 6 | 15 | 0 | 60 | 2 | – | |
| 23659 | 4 | 0,2 | 4 | 20 | 3,85 | 6 | 20 | 0 | 60 | 2 | – | |
| 18045 | 4 | 0,5 | 4 | 15 | 3,85 | 6 | 15 | 0 | 60 | 2 | – | |
| 19359 | 4 | 0,5 | 4 | 20 | 3,85 | 6 | 20 | 0 | 60 | 2 | – | |
| 19360 | 4 | 1 | 4 | 15 | 3,85 | 6 | 15 | 0 | 60 | 2 | – | |
| 19361 | 4 | 1 | 4 | 20 | 3,85 | 6 | 20 | 0 | 60 | 2 | – | |
| 19362 | 6 | 1 | 6 | 20 | 5,8 | 6 | 20 | 0 | 60 | 2 | – | |
| 19363 | 6 | 1 | 6 | 40 | 5,8 | 6 | 40 | 0 | 75 | 2 | – | |
| 19364 | 6 | 2 | 6 | 20 | 5,8 | 6 | 20 | 0 | 60 | 2 | – | |
| 19365 | 8 | 1 | 8 | 40 | 7,7 | 8 | 40 | 0 | 75 | 2 | – | |
Rozmery v mm. Skratky: D1 – priemer frézovania, R – rohový polomer, L2 – dĺžka rezu, L3 – dĺžka krčka (= AT pri °a = 0°), D3 – priemer krčka, D2 – priemer stopky, AT – celková dĺžka krčka, °a – uhol kužeľa (= 0°), L1 – celková dĺžka, z – počet brí, IKZ – interné chladenie.
Často kladené otázky
Aký je rozdiel medzi [shz] a [sht]?
[sht] má kónický krček (°a = 0,8–1,4°), ktorý sa smerom k stopke rozširuje – vyššia tuhosť pri dlhom dosahu. [shz] má cylindrický priamy krček (°a = 0°) s konštantným priemerom D3 po celej dĺžke AT. Varianta [shz] je vhodnejšia, keď je požiadavka na presné rovnobežné steny alebo keď nie je kónické rozšírenie prípustné z konštrukčných dôvodov.
Prečo je D3 menší ako D2 (stopka)?
Stupňovité prevedenie (D3 < D2) umožňuje, aby nástroj zasahoval hlbšie do dutiny bez toho, aby stopka s väčším priemerom D2 narazila na steny obrobku. Priemer krčka D3 je len o niečo menší ako D1, aby sa zachovala maximálna tuhosť v reznnej zóne.
Pre aké aplikácie je [shz] lepší ako [sht]?
Varianta [shz] je vhodnejšia pri frézovaní tenkostennných profilov, kde kónické rozšírenie krčka by spôsobilo nežiaduce podrezanie steny. Tiež pri aplikáciách, kde sa nástroj pohybuje v presných parallelných drážkach alebo pri operáciách, kde sa kontroluje priemer kolízie nástroja s obrobkom na celej dĺžke AT.
Čo znamená SHTZA v čísle článku?
SHTZA je označenie produktovej línie – SHT (Santos High precision Torus) + ZA (Zylindrisch Abgesetzt = cylindricky stupňovaný). Toto odlišuje cylindrickú variantu od kónickej (SHT bez ZA).
Základné informácie
| Parameter | Hodnota |
|---|---|
| Typ nástroja | Vysokopresná torusová fréza s cylindrickým krčkom – torical HP end mill cylindrically stepped |
| Rezný materiál | Spekané legované karbidy (hard metal) |
| Počet brí | z = 2 |
| Rohový polomer R | 0,1 / 0,15 / 0,2 / 0,5 / 1 / 2 mm |
| Priemer D1 | 1 / 1,5 / 2 / 3 / 4 / 6 / 8 mm |
| Priemer stopky D2 | 4 mm (D1 = 1 mm varianta) / 6 mm (D1 = 1–6 mm) / 8 mm (D1 = 8 mm) |
| Uhol kužeľa °a | 0° (cylindrický priamy krček) |
| Dĺžka krčka AT | 4–40 mm |
| Interné chladenie | Nie (bez IKZ) |
| Vhodné materiály | Kalené ocele do 65 HRC, CrNi, GG, podmienečne titán, INC, GjV, ALU |
| Značka | SANTOS® (AURA® Frästechnik GmbH) |
Dodatočné parametre
| Kategória: | Toroidné frézy |
|---|---|
| Druh nástroja: | Monolitná fréza |
| Druh obrábania: | Hrubovanie, Dokončovanie |
| Rada: | SHZ |
| Celková dĺžka: | 60 |
| Dĺžka reznej časti: | 0,75 |
| Dĺžka valcovej časti: | 6 |
| Obrábaný materiál: | Ocele kalené do 56 HRC, Ocele kalené do 52 HRC, Ocele kalené do 48 HRC, Ocele do 1400 N, Ocele do 1000 N, Ocele do 800 N, Ocele (konštrukčné), Liatiny a oceloliatiny, Ocele kalené do 65 HRC, Ocele kalené do 58 HRC, Nerez |
| Počet zubov: | 2 |
| Povlak: | S povlakom |
| Pracovná hĺbka: | 6 |
| Priemer krčku: | 0,97 |
| Priemer nástroja: | 1 |
| Priemer stopky: | 6 |
| Rádius: | 0,1 |
| Rezný materiál: | Tvrdokov |
| Spôsob upnutia: | Stopka |
| Stredové chladenie: | Nie |
| Tvar nástroja: | Toroidná fréza |
| Úkos frézy: | 0 |
| Ak si želáte kompletné balenie, objednajte si: | 1 ks |
