Toroidná fréza D1=0,8 R=0,1 z4 FZ <56HRC s krčkom
AURA FILON® [fz] – 4-briová toroidálna stopková fréza s priamym krčkom pre frézovanie rebier v ocelí do 56 HRC
FILON® [fz] je presná 4-briová toroidálna stopková fréza (z = 4) s priamym cylindrickým krčkom (°a = 0°), navrhnutá pre frézovanie rebier a hlbokých dutín v oceliach do 56 HRC. Na rozdiel od [f] s kónickým krčkom má [fz] rovný krček pre obrábanie dutín s paralelnými stenami. Malé priemery sú vybavené IKZ pre efektívny odvod triesok z úzkych rebier pri hlbokom záberere.
Vlastnosti frézy [fz]
Priamy cylindrický krček (°a = 0°) zaručuje maximálnu tuhosť a presné vedenie v dutinách s paralelnými stenami – tam, kde by kónický krček strácal výhodu. Štyri bria (z = 4) so toroidálnou reznou hranou R zabezpečujú vyšší posuv a hladší Ra oproti 2-briovým variantom. IKZ (interné chladenie) v menších priemeroch D1 = 0,8–2 mm umožňuje efektívny odvod triesok priamo zo zóny rezu. Dlhé krčky AT pre zárezy do hĺbok, ktoré bežné frézy nedosiahnu.
Hlavné prednosti
- Priamy krček °a = 0° – maximálna tuhosť v dutinách s paralelnými stenami
- 4 bria (z = 4) – vyšší posuv a hladší Ra než 2-briové varianty
- IKZ pre malé priemery – efektívny odvod triesok z úzkych rebier a hlbokých dutín
- Do 56 HRC – priame obrábanie kalených nástrojových oceľí
- Rozsah D1 = 0,8–12 mm – pokrytie od mikro rebier po stredné dutiny
Pre aké materiály je určená
Optimálna pre nástrojové ocele (1.400N, 1.000N, do 52 a 48 HRC), kalené ocele do 56 HRC a bežné ocele (Steel). Podmienečne vhodná pre kalené ocele do 58 HRC, CrNi zliatiny, titán, INC, GG, GjV a AlSi. Nie je vhodná pre hliník (ALU) ani GFK.
Typické nasadenie
Frézovanie rebier a hlbokých dutín s paralelnými stenami v kalených nástrojových oceliach – lisovnice, vstrekové formy, razidlá. HSC dokončovanie 3D plôch pri vysokých otáčkach. Ukážkové rezné dáta pre kód 05550 (D1 = 8 mm, R = 1 mm, AT = 35 mm, °a = 0°): n = 3 583 ot./min, vf = 1 863 mm/min, vc = 90 m/min, ap = 0,12 mm, ae = 0 mm, fz = 0,13 mm – pri materiáli do 56 HRC.
Výrobca: AURA® Frästechnik GmbH, Breidenbach, Nemecko. Technické zmeny vyhradené.
Parametre nástrojov

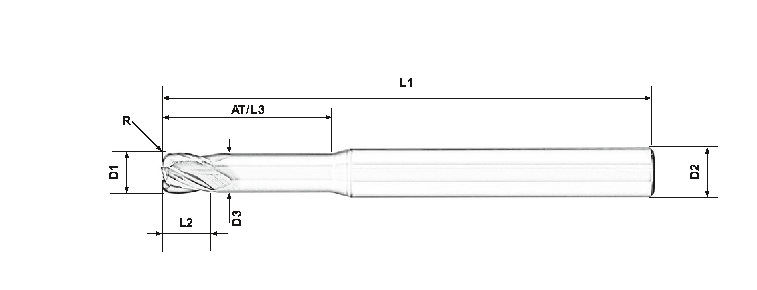

![Kotovaný nákres FILON® [fz] – 4-briová toroidálna stopková fréza s priamym krčkom](https://cdn.myshoptet.com/usr/www.hhatools.sk/user/documents/upload/blobid0-117.png?1780319450)
| Kód | D1 (mm) | R (mm) | L2 (mm) | L3 (mm) | D3 (mm) | D2 (mm) | AT (mm) | °a | L1 (mm) | z | Stredové chladenie | iKlick |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 03854 | 0,8 | 0,1 | 1,2 | 4 | 0,75 | 6 | 4 | 0 | 60 | 4 | IKZ |  |
| 06382 | 0,8 | 0,1 | 1,2 | 8 | 0,75 | 6 | 8 | 0 | 60 | 4 | IKZ | |
| 05545 | 0,8 | 0,1 | 1,2 | 12 | 0,75 | 6 | 12 | 0 | 60 | 4 | IKZ | |
| 03855 | 1 | 0,15 | 1,5 | 5 | 0,95 | 6 | 5 | 0 | 60 | 4 | IKZ | |
| 03856 | 1 | 0,15 | 1,5 | 8 | 0,96 | 6 | 8 | 0 | 60 | 4 | IKZ | |
| 03857 | 1,2 | 0,2 | 1,8 | 6 | 1,13 | 6 | 6 | 0 | 60 | 4 | IKZ | |
| 00540 | 1,2 | 0,2 | 1,8 | 10 | 1,1 | 6 | 10 | 0 | 60 | 4 | IKZ | |
| 00541 | 1,2 | 0,2 | 1,8 | 15 | 1,1 | 6 | 15 | 0 | 60 | 4 | IKZ | |
| 03858 | 1,5 | 0,25 | 2,25 | 6 | 1,43 | 6 | 6 | 0 | 60 | 4 | IKZ | |
| 00542 | 1,5 | 0,25 | 2,25 | 10 | 1,43 | 6 | 10 | 0 | 60 | 4 | IKZ | |
| 00543 | 1,5 | 0,25 | 2,25 | 15 | 1,4 | 6 | 15 | 0 | 60 | 4 | IKZ | |
| 00544 | 1,5 | 0,25 | 2,25 | 20 | 1,4 | 6 | 20 | 0 | 60 | 4 | IKZ | |
| 07772 | 1,5 | 0,3 | 2,25 | 6 | 1,4 | 6 | 6 | 0 | 60 | 4 | IKZ | |
| 07773 | 1,5 | 0,5 | 2,25 | 6 | 1,4 | 6 | 6 | 0 | 60 | 4 | IKZ | |
| 05345 | 2 | 0,2 | 2 | 4 | 1,93 | 4 | 4 | 0 | 60 | 4 | - | |
| 05346 | 2 | 0,2 | 2 | 8 | 1,93 | 4 | 8 | 0 | 60 | 4 | - | |
| 05347 | 2 | 0,2 | 2 | 10 | 1,9 | 4 | 10 | 0 | 60 | 4 | - | |
| 05348 | 2 | 0,2 | 2 | 12 | 1,9 | 4 | 12 | 0 | 60 | 4 | - | |
| 05349 | 2 | 0,2 | 2 | 16 | 1,9 | 4 | 16 | 0 | 60 | 4 | - | |
| 05350 | 2 | 0,2 | 2 | 20 | 1,9 | 4 | 20 | 0 | 60 | 4 | - | |
| 04860 | 2 | 0,25 | 3 | 10 | 1,93 | 6 | 10 | 0 | 60 | 4 | - | |
| 01465 | 2 | 0,25 | 3 | 15 | 1,93 | 6 | 15 | 0 | 60 | 4 | - | |
| 00436 | 2 | 0,25 | 3 | 20 | 1,93 | 6 | 20 | 0 | 60 | 4 | - | |
Rozmery v mm. Skratky: D1 – priemer frézovania, R – toroidálny polomer reznej hrany, L2 – dĺžka rezu, L3 – dĺžka reznej hlavy (= AT), D3 – priemer krčka, D2 – priemer stopky, AT – dĺžka priameho krčka, °a – uhol kužeľa (= 0°, priamy krček), L1 – celková dĺžka, z – počet brí, IKZ – interné chladenie (IKZ = prítomné, - = bez).
Často kladené otázky
Aký je rozdiel medzi FILON® [fz] a FILON® [f]?
[f] má kónicky zosilnený krček (°a = 0,4–1,5°) – vhodný pre dutiny so zúženými stenami, kde kónus zabraňuje kolízii krčka s obrobkom a zároveň zvyšuje tuhosť. [fz] má priamy cylindrický krček (°a = 0°) – vhodný pre dutiny s paralelnými stenami, kde je potrebné maximálne vyloženie bez kónusového zúženia. Obidva majú 4 bria a toroidálnu reznú hranu.
Prečo majú malé priemery [fz] IKZ a väčšie nie?
Pri malých priemeroch D1 = 0,8–2 mm sú rebrá úzke a vonkajšie chladenie nedosiahne resnú zónu spoľahlivo. IKZ privádza chladivo priamo do centra rezu, čím chladí hranu a odvádza triesky. Pri D1 ≥ 3 mm je vonkajšie chladenie emulziou alebo MQL väčšinou postačujúce, preto IKZ nie je pre všetky varianty nutnosťou.
Kedy použiť [fz] namiesto [psmz]?
[psmz] (FILON) je optimalizovaná pre HSC obrábanie s malým ap a ae pri extrémne vysokých otáčkach – typicky pre 3D dokončovanie tvarových plôch. [fz] je navrhnutá pre rebrové frézovanie s väčším ap a reznými silami, kde je prioritou spoľahlivosť a pevnosť rezu. Pre hĺbkové rebrové obrábanie s AT = 4–55 mm je [fz] vhodnejšia voľba.
Aký je vzťah medzi AT a L3?
V tomto type nástroja platí AT = L3 – dĺžka krčka (neck length) je rovnaká ako dĺžka reznej hlavy. Priamy krček (°a = 0°) má konštantný priemer D3 po celej dĺžke AT, čo umožňuje presné vedenie v dutine a maximálnu tuhosť pri záberere. Voľba AT závisí od hĺbky dutiny alebo rebrá, ktoré je potrebné obrobok.
Základné informácie
| Parameter | Hodnota |
|---|---|
| Typ nástroja | 4-briová toroidálna stopková fréza s priamym cylindrickým krčkom – 4-flute toric end mill with straight neck for rib milling |
| Rezný materiál | Spekane legované karbidy (hard metal) |
| Toroidálny polomer R | 0,1 / 0,15 / 0,2 / 0,25 / 0,3 / 0,4 / 0,5 / 1 / 1,5 / 2 mm (podľa D1) |
| Uhol krčka °a | 0° (priamy cylindrický krček) |
| Počet brí | z = 4 |
| Interné chladenie | Niektoré varianty s IKZ (D1 = 0,8–2 mm), niektoré bez |
| Priemer D1 | 0,8 / 1 / 1,2 / 1,5 / 2 / 2,5 / 3 / 4 / 5 / 6 / 8 / 10 / 12 mm |
| Vhodné materiály | Steel, 1.400N, 1.000N, GG, do 56 HRC; podmienečne do 58 HRC, CrNi, Ti, INC, GjV, AlSi; NEVHODNÉ pre ALU, GFK |
| Značka | FILON® (AURA® Frästechnik GmbH) |
Dodatočné parametre
| Kategória: | Toroidné frézy |
|---|---|
| Hmotnosť: | 0.019 kg |
| Druh nástroja: | Monolitná fréza |
| Druh obrábania: | Hrubovanie, Dokončovanie |
| Rada: | FZ |
| Celková dĺžka: | 60 |
| Dĺžka reznej časti: | 1,2 |
| Dĺžka valcovej časti: | 4 |
| Obrábaný materiál: | Ocele kalené do 56 HRC, Ocele kalené do 52 HRC, Ocele kalené do 48 HRC, Ocele do 1400 N, Ocele do 1000 N, Ocele do 800 N, Ocele (konštrukčné), Liatiny a oceloliatiny |
| Počet zubov: | 4 |
| Povlak: | S povlakom |
| Pracovná hĺbka: | 4 |
| Priemer krčku: | 0,75 |
| Priemer nástroja: | 0,8 |
| Priemer stopky: | 6 |
| Rádius: | 0,1 |
| Rezný materiál: | Tvrdokov |
| Spôsob upnutia: | Stopka |
| Stredové chladenie: | Áno |
| Tvar nástroja: | Toroidná fréza |
| Úkos frézy: | 0 |
| Ak si želáte kompletné balenie, objednajte si: | 1 ks |
