Toroidná fréza D1=0,1 R=0,01 z1 CBNT <65HRC
AURA SANTOS® [1cbnt] & [2cbnt] – CBN torusové frézy pre kalené ocele 54–65 HRC
SANTOS® [1cbnt] a [2cbnt] sú torusové frézy s reznou hranou z kubického bóru dusíka (CBN – Cubic Crystalline Boron Nitride). CBN je špeciálne vhodný pre obrábanie ocelí v rozsahu tvrdosti 54–65 HRC, kde karbidové nástroje rýchlo strácajú životnosť. Opotrebovanie nástroja z CBN je výrazne nižšie ako pri konvenčných rezných materiáloch.
Vlastnosti frézy [1cbnt] a [2cbnt]
Jednobriová varianta [1cbnt] (D1 = 0,1–0,2 mm) je navrhnutá pre najmenšie priemery, kde dvojbriová geometria nie je konštrukčne možná. Dvojbriová varianta [2cbnt] (D1 = 0,3–3 mm) umožňuje efektívnejší odvod triesok a vyššiu produktivitu. Obidve varianty majú cylindrický krček s °a = 0° a jednotnú stopku D2 = 4 mm. Vďaka tesným toleranciám nástrojov je možné dosiahnuť presné frézovanie pri dlhej životnosti.
Hlavné prednosti
- CBN rezný materiál – mnohonásobne nižšie opotrebovanie ako karbid pri tvrdostiach nad 54 HRC
- Vyššia rezná rýchlosť – faktor 1,3–2,0 oproti karbidovým nástrojom, kratšie časy obrábania
- Kontinuálny proces opotrebovania – vytvára rovnomerné povrchy bez schodíkov aj pri prevádzkových časoch nad 8 hodín
- Tesné tolerancie – presné frézovanie s dlhou životnosťou nástroja
- Veľmi malé priemery D1 = 0,1–3 mm – pre gravírovanie a ultra-presné detaily v kalených formách
Pre aké materiály je určená
Optimálna voľba pre kalené nástrojové ocele v rozsahu 54–65 HRC. Plne vhodná pre materiály do 65 HRC, 58 HRC a 56 HRC. Podmienečne vhodná pre materiály do 52 HRC. Vhodná aj pre liatinu GG a legovanú liatinu GjV. Nie je určená pre mäkšie ocele (Steel, 1.400N, 1.000N), CrNi zliatiny, titán, hliník ani kompozity.
Typické nasadenie
Dokončovacie frézovanie extrémne tvrdých foriem (56–65 HRC), gravírovanie jemných detailov, frézovanie lógotypov a textúr v kalených materiáloch. Ukážkové rezné dáta pre kód 20228 (D1 = 0,3 mm, R = 0,03 mm, z = 2): n = 42 000 ot./min, vf = 252 mm/min, vc = 40 m/min, ap = 0,005 mm, ae = 0,005 mm, fz = 0,003 mm – pri materiáli < 65 HRC.
Výrobca: AURA® Frästechnik GmbH, Breidenbach, Nemecko. Technické zmeny vyhradené.
Parametre nástrojov

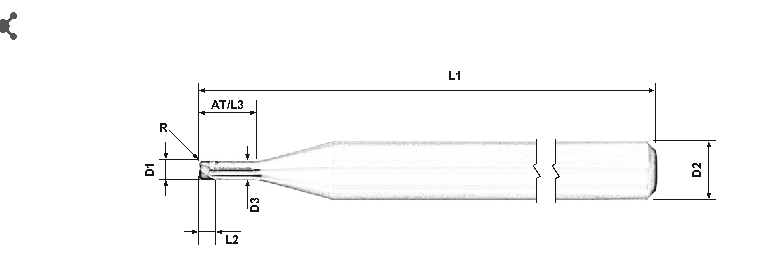

![Kótovaný nákres SANTOS® [1cbnt] & [2cbnt] – CBN torusová fréza](https://cdn.myshoptet.com/usr/www.hhatools.sk/user/documents/upload/blobid0-39.png?1779798919)
| Kód | D1 (mm) | R (mm) | L2 (mm) | L3 (mm) | D3 (mm) | D2 (mm) | AT (mm) | °a | L1 (mm) | z | Stredové chladenie | iKlick |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20205 | 0,1 | 0,01 | 0,1 | 0,3 | 0,09 | 4 | 0,3 | 0 | 50 | 1 | - |  |
| 20207 | 0,2 | 0,01 | 0,2 | 0,6 | 0,18 | 4 | 0,6 | 0 | 50 | 1 | - | |
| 20228 | 0,3 | 0,03 | 0,3 | 0,9 | 0,26 | 4 | 0,9 | 0 | 50 | 2 | - | |
| 20237 | 0,4 | 0,05 | 0,4 | 1,2 | 0,36 | 4 | 1,2 | 0 | 50 | 2 | - | |
| 20254 | 0,5 | 0,1 | 0,5 | 1,5 | 0,46 | 4 | 1,5 | 0 | 50 | 2 | - | |
| 20279 | 1 | 0,2 | 1 | 3 | 0,95 | 4 | 3 | 0 | 50 | 2 | - | |
| 20291 | 1,5 | 0,2 | 1,5 | 4,5 | 1,45 | 4 | 4,5 | 0 | 50 | 2 | - | |
| 20301 | 2 | 0,3 | 1,5 | 6 | 1,95 | 4 | 6 | 0 | 50 | 2 | - | |
| 20313 | 3 | 0,5 | 2 | 9 | 2,95 | 4 | 9 | 0 | 50 | 2 | - | |
Rozmery v mm. Skratky: D1 – priemer frézovania, R – rohový polomer, L2 – dĺžka rezu, L3 – dĺžka krčka (= AT), D3 – priemer krčka, D2 – priemer stopky, AT – celková dĺžka krčka, °a – uhol kužeľa (= 0°), L1 – celková dĺžka, z – počet brí, IKZ – interné chladenie.
Často kladené otázky
Čo je CBN a prečo je lepší ako karbid pri 65 HRC?
CBN (Cubic Boron Nitride / kubický bór dusík) je po diamante druhý najtvrdší materiál. Na rozdiel od diamantu neoxiduje a nereaguje so železom, čo ho robí ideálnym pre obrábanie ocelí. Pri tvrdostiach nad 54 HRC si CBN zachováva tvrdosť a odolnosť voči opotrebovaniu aj pri vysokých teplotách rezu, kde karbidové nástroje rýchlo strácajú ostrosť.
Aký je rozdiel medzi [1cbnt] a [2cbnt]?
[1cbnt] je jednobriová varianta pre D1 = 0,1 a 0,2 mm – pri takto malom priemere nie je geometricky možné vytvoriť dve briá. [2cbnt] je dvojbriová varianta pre D1 = 0,3–3 mm. Dvojbriová geometria umožňuje lepší odvod triesok a väčšiu produktivitu pri zachovaní presnosti.
Prečo CBN nie je vhodný pre bežné ocele (Steel)?
CBN je optimalizovaný pre tvrdé materiály. Pri mäkkých oceliach (HRC < 48) je termálna a mechanická stabilita CBN predimenzovaná – nástroj sa správa suboptimálne a karbid alebo HSS ponúkajú lepší pomer ceny a výkonu. Navyše pri mäkkých materiáloch môže dôjsť k nalepovania triesok na CBN hranu.
Ako nastaviť rezné parametre pre CBN?
CBN znáša vyššie rezné rýchlosti ako karbid (faktor 1,3–2,0). Axiálna a radiálna hĺbka rezu (ap, ae) musí byť však veľmi malá – typicky 0,005–0,05 mm – aby sa minimalizovalo rázové zaťaženie krehkej CBN hrany. Odporúča sa suchý rez alebo MQL (minimálne množstevné mazanie). Chladenie vodou môže spôsobiť tepelný šok a prasknutie CBN hrany.
Základné informácie
| Parameter | Hodnota |
|---|---|
| Typ nástroja | CBN torusová fréza – Cubic Boron Nitride torus end mill |
| Rezný materiál | Kubický bór dusík (CBN – Cubic Crystalline Boron Nitride) |
| Počet brí | z = 1 (D1 = 0,1–0,2 mm) / z = 2 (D1 = 0,3–3 mm) |
| Rohový polomer R | 0,01 / 0,03 / 0,05 / 0,1 / 0,2 / 0,3 / 0,5 mm |
| Priemer D1 | 0,1 / 0,2 / 0,3 / 0,4 / 0,5 / 1 / 1,5 / 2 / 3 mm |
| Priemer stopky D2 | 4 mm (všetky varianty) |
| Uhol kužeľa °a | 0° (cylindrický krček) |
| Celková dĺžka L1 | 50 mm (všetky varianty) |
| Interné chladenie | Nie (bez IKZ) |
| Vhodné materiály | Kalené ocele 54–65 HRC, liatina GG a GjV; NEVHODNÉ pre Steel, CrNi, Ti, ALU |
| Značka | SANTOS® (AURA® Frästechnik GmbH) |
Dodatočné parametre
| Kategória: | ESHOP |
|---|---|
| Hmotnosť: | 0.008 kg |
| Druh nástroja: | Monolitná fréza |
| Druh obrábania: | Dokončovanie |
| Rada: | 1CBNT |
| Celková dĺžka: | 50 |
| Dĺžka reznej časti: | 0,1 |
| Dĺžka valcovej časti: | 0,3 |
| Obrábaný materiál: | Ocele kalené do 56 HRC, Liatiny a oceloliatiny, Ocele kalené do 65 HRC, Ocele kalené do 58 HRC, Vermicular |
| Počet zubov: | 1 |
| Povlak: | Bez povlaku |
| Pracovná hĺbka: | 0,3 |
| Priemer krčku: | 0,09 |
| Priemer nástroja: | 0,1 |
| Priemer stopky: | 4 |
| Rádius: | 0,01 |
| Rezný materiál: | CBN |
| Spôsob upnutia: | Stopka |
| Stredové chladenie: | Nie |
| Tvar nástroja: | Toroidná fréza |
| Úkos frézy: | 0 |
| Ak si želáte kompletné balenie, objednajte si: | 1 ks |
