    Toroid. fréza D1=2,5 R=0,25 z4 PSM <56HRC s krčkom

    Neohodnotené
    Dostupnosť Na objednávku
    Kód: 24956
    87,82 € / ks 71,40 € bez DPH
    Toroid. fréza D1=2,5 R=0,25 z4 PSM <56HRC s krčkom
    Neohodnotené
    30 rokov skúseností
    30 rokov skúseností
    rodinná firma zo Slovenska
    Odborné poradenstvo
    Odborné poradenstvo
    poradíme to najlepšie
    Najmodernejšie technológie
    Najmodernejšie technológie
    frézovacími technológiami žijeme
    Individuálny prístup
    Individuálny prístup
    nájdeme pre vás riešenie na mieru

    AURA FILON® [psmz] – Toroidálna HSC fréza so 4 briami a priamym cylindrickým krčkom pre 3D obrábanie hlbokých dutín do 56 HRC

    FILON® [psmz] je toroidálna HSC stopková fréza (z = 4) s priamym cylindrickým krčkom (°a = 0°) a toricky tvarovanou reznou hranou, navrhnutá pre obrábanie komplexných a hlbokých 3D dutín v nástrojových oceliach do 56 HRC. Na rozdiel od [psm] s kónickým krčkom má [psmz] rovný krček, vhodný pre dutiny s paralelnými stenami. Disponuje širokým sortimentom priemerov D1 = 1–12 mm a dĺžok krčka AT = 4–60 mm.

    Vlastnosti frézy [psmz]

    Priamy cylindrický krček (°a = 0°) zaručuje maximálnu tuhosť pri zárezoch do paralelelných dutín a rebier. Toroidálna rezná hrana s polomerom R (0,15–4 mm podľa priemeru) zabezpečuje hladký povrch Ra pri HSC obrábaní 3D plôch. Štyri bria (z = 4) umožňujú hrubovanie aj dokončovanie v jednom prechode. Dostupná v extrémne dlhých verziách AT = 4–60 mm pre najhlbšie dutiny nástrojov a foriem.

    Hlavné prednosti

    • Priamy krček °a = 0° – maximálna tuhosť v paralelelných dutinách, presné vedenie nástroja
    • Toroidálna hrana R = 0,15–4 mm – hladký Ra pri HSC dokončovaní 3D plôch
    • AT = 4–60 mm – pokrytie rôznych hĺbok dutín lisovacích foriem a vstrekových nástrojov
    • Hrubovanie aj dokončovanie – kombinovaná operácia v jednom prechode
    • Do 56 HRC – priame obrábanie kalených nástrojových oceľí bez žíhania

    Pre aké materiály je určená

    Optimálna pre nástrojové ocele (1.400N, 1.000N, do 52 a 48 HRC), kalené ocele do 56 HRC a bežné ocele (Steel). Podmienečne vhodná pre CrNi zliatiny, titán, INC, GG, GjV a AlSi. Nie je vhodná pre hliník (ALU) ani GFK.

    Typické nasadenie

    Obrábanie hlbokých rebier a dutín s paralelnými stenami v lisovacích nástrojoch, vstrekových formách a razidlách. HSC dokončovanie 3D plôch v kalených nástrojových oceliach s malými radiálnymi zábermi ae pri vysokých otáčkach. Ukážkové rezné dáta pre kód 24938 (D1 = 2 mm, R = 0,3 mm, AT = 15 mm, °a = 0°): n = 15 924 ot./min, vf = 2 548 mm/min, vc = 100 m/min, ap = 0,05 mm, ae = 1,20 mm, fz = 0,04 mm – pri materiáli do 56 HRC.

    Výrobca: AURA® Frästechnik GmbH, Breidenbach, Nemecko. Technické zmeny vyhradené.

    Parametre nástrojov

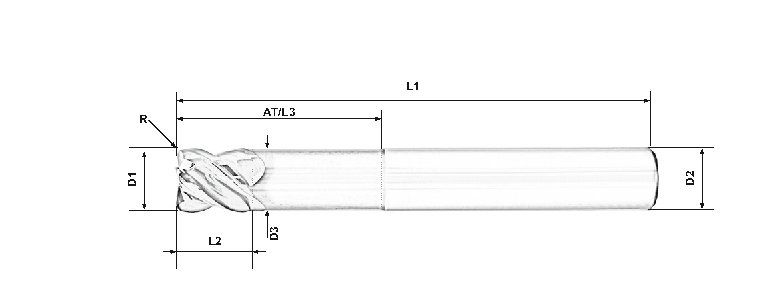

    Kotovaný nákres FILON® [psmz] – toroidálna HSC fréza s priamym cylindrickým krčkom
    FILON® [psmz] – Kótovaný nákres (priamy krček AT/L3, toroidálna hrana R)
    Kód D1 (mm) R (mm) L2 (mm) L3 (mm) D3 (mm) D2 (mm) AT (mm) °a L1 (mm) z Stredové chladenie iKlick
    24956 2,5 0,25 2,5 6 2,35 4 6 0 60 4 - iKlick – produkt 24956
    24957 2,5 0,25 2,5 8 2,35 4 8 0 60 4 - iKlick – produkt 24957
    24958 2,5 0,25 2,5 10 2,35 4 10 0 60 4 - iKlick – produkt 24958
    24959 2,5 0,25 2,5 12 2,35 4 12 0 60 4 - iKlick – produkt 24959
    24960 2,5 0,25 2,5 15 2,35 4 15 0 60 4 - iKlick – produkt 24960
    24961 2,5 0,25 2,5 18 2,35 4 18 0 60 4 - iKlick – produkt 24961
    24962 2,5 0,25 2,5 20 2,35 4 20 0 60 4 - iKlick – produkt 24962
    24963 2,5 0,25 2,5 22 2,35 4 22 0 60 4 - iKlick – produkt 24963
    24964 2,5 0,25 2,5 25 2,35 4 25 0 60 4 - iKlick – produkt 24964
    24965 2,5 0,5 2,5 6 2,35 4 6 0 60 4 - iKlick – produkt 24965
    24966 2,5 0,5 2,5 8 2,35 4 8 0 60 4 - iKlick – produkt 24966
    24967 2,5 0,5 2,5 10 2,35 4 10 0 60 4 - iKlick – produkt 24967
    24968 2,5 0,5 2,5 12 2,35 4 12 0 60 4 - iKlick – produkt 24968
    24969 2,5 0,5 2,5 15 2,35 4 15 0 60 4 - iKlick – produkt 24969
    24970 2,5 0,5 2,5 18 2,35 4 18 0 60 4 - iKlick – produkt 24970
    24971 2,5 0,5 2,5 20 2,35 4 20 0 60 4 - iKlick – produkt 24971
    24972 2,5 0,5 2,5 22 2,35 4 22 0 60 4 - iKlick – produkt 24972
    24973 2,5 0,5 2,5 25 2,35 4 25 0 60 4 - iKlick – produkt 24973

    Rozmery v mm. Skratky: D1 – priemer frézovania, R – toroidálny polomer reznej hrany, L2 – dĺžka rezu, L3 – dĺžka reznej hlavy (= AT), D3 – priemer krčka, D2 – priemer stopky, AT – dĺžka priameho krčka, °a – uhol kužeľa (= 0°, priamy krček), L1 – celková dĺžka, z – počet brí, IKZ – interné chladenie.

    Často kladené otázky

    Aký je rozdiel medzi [psmz] a [psm]?

    [psm] má kónický krček s uhlom °a = 0,4–1,5° – ideálny pre hlboké dutiny so zúženými stenami, kde kónická forma zabraňuje kolízii krčka s obrobkom. [psmz] má priamy cylindrický krček (°a = 0°) – maximálna tuhosť a presné vedenie v dutinách s paralelnými stenami. Voľba závisí od geometrie dutiny: kónické steny → [psm], paralelné steny → [psmz].

    Čo je toroidálna rezná hrana a aký je rozdiel od guľovej?

    Guľová fréza má čistý polkruhový profil (R = D1/2), toroidálna fréza [psmz] má menší polomer R (napr. 0,25 mm pri D1 = 3 mm). Toroidálna geometria zabezpečuje väčšiu plochu styku s obrobkom, hladší Ra a vyššiu pevnosť reznej hrany pri HSC obrábaní. Je ideálna pre 3D dokončovanie plôch, kde guľová fréza zanecháva hrubšie stopy (väčší scallop height).

    Ako vybrať správny polomer R?

    Menší R (napr. 0,15–0,25 mm) je vhodný pre jemné detaily a malé tvarové elementy, kde je potrebná maximálna vernosť 3D profilu. Väčší R (napr. 1–4 mm) je vhodný pre hrubovanie a polodokonávanie väčších plôch, kde väčší záber zlepšuje produktivitu. Polomer R je súčasťou výberu podľa požadovaného Ra a geometrie plochy.

    Má [psmz] vnútorné chladenie?

    Nie – FILON® [psmz] nemá vnútorné chladenie (IKZ = -). Pri HSC obrábaní kalených ocelí sa odporúča minimálne mazanie (MQL) alebo stlačený vzduch pre odvod triesok. Pri malých primeroch (D1 = 1–2 mm) je externé chladenie obzvlášť dôležité pre ochranu nástroja pred tepelným prasknutím pri vysokých otáčkach.

    Základné informácie

    Parameter Hodnota
    Typ nástroja Toroidálna HSC stopková fréza s priamym krčkom – Toric HSC end mill with straight stepped neck for deep 3D cavities
    Rezný materiál Spekane legované karbidy (hard metal)
    Toroidálny polomer R 0,15 / 0,2 / 0,25 / 0,3 / 0,4 / 0,5 / 0,8 / 1 / 1,5 / 2 / 3 / 4 mm (podľa D1)
    Uhol krčka °a 0° (priamy cylindrický krček)
    Počet brí z = 4
    Priemer D1 1 / 1,2 / 1,5 / 2 / 2,5 / 3 / 4 / 6 / 8 / 10 / 12 mm
    Dĺžka krčka AT 4–60 mm (podľa variantu)
    Interné chladenie Nie (bez IKZ)
    Vhodné materiály Steel, 1.400N, 1.000N, do 56 HRC; podmienečne CrNi, Ti, INC, GG, GjV, AlSi; NEVHODNÉ pre ALU, GFK
    Značka FILON® (AURA® Frästechnik GmbH)

    Dodatočné parametre

    Kategória: Toroidné frézy
    Hmotnosť: 0.01 kg
    Druh nástroja: Monolitná fréza
    Druh obrábania: Hrubovanie, Dokončovanie
    Rada: PSMZ
    Celková dĺžka: 60
    Dĺžka reznej časti: 2,5
    Dĺžka valcovej časti: 6
    Obrábaný materiál: Ocele kalené do 56 HRC, Ocele kalené do 52 HRC, Ocele kalené do 48 HRC, Ocele do 1400 N, Ocele do 1000 N, Ocele do 800 N, Ocele (konštrukčné), Liatiny a oceloliatiny
    Počet zubov: 4
    Povlak: S povlakom
    Pracovná hĺbka: 6
    Priemer krčku: 2,35
    Priemer nástroja: 2,5
    Priemer stopky: 4
    Rádius: 0,25
    Rezný materiál: Tvrdokov
    Spôsob upnutia: Stopka
    Stredové chladenie: Nie
    Tvar nástroja: Toroidná fréza
    Úkos frézy: 0
    Ak si želáte kompletné balenie, objednajte si: 1 ks
