Rohová fréza s rádiusom D1=3 R=0,05 4HQCR <65HRC
AURA KANTOS® [4hqcr] – 4-briová fréza s rohovým polomerom pre kalené ocele
KANTOS® [4hqcr] je štvorbriová stopková fréza s rohovým polomerom R (corner radius) pre obrábanie kalených nástrojových ocelí do 65 HRC. Oproti variantú [4hqc] s faseťou ponuúka viac variantív R (0,05 / 0,3 / 0,5 / 1,0 mm) a je vhodná pre trochoidalé frézovanie aj frézovanie ramien.
Vlastnosti frézy [4hqcr]
Rohový polomer R na špíčke frézy zvýšuje odolnosť voči prázneniu a umožňuje frézovanie rohov s definovaným polomerom. Fréza je dostupná v štyroch hodnotách R: 0,05 mm (prakticky ostrá špíčka), 0,3 mm, 0,5 mm a 1,0 mm. Vüber R závisí od požiadavky na tvar rohu v obrobku a od zvolenej reznej stratégie.
Hlavné prednosti
- Štyri hodnoty R – 0,05 / 0,3 / 0,5 / 1,0 mm pre flexibilný výber podľa aplikácie
- Vysoká procesná bezpečnosť – rohový polomer zabraňuje vylamovaniu špíčky pri kontakte s obrobkom
- Predhrubovanie aj dokončovanie – univerzálna fréza pre obe operačné stupne
- Trochoidálne frézovanie – optimalizovaná geometria pre vysokovýkonné frézovanie
Pre aké materiály je určená
Fréza je optimálna pre kalené nástrojové ocele od 48 do 65 HRC (vrátane 1.2714HH, 1.2311, 1.2379) a liatinu GG. Nie je určená pre CrNi zliatiny, titán, hliník ani kompozity.
Typické nasadenie
Trochoidálne frézovanie drážok a vreciek v kalených oceliach, frézovanie ramien s definovaným rohovým polomerom, predhrubovanie a dokončovanie zápustiek a foriem. Ukážkové rezné dáta pre kód 19430 (D1 = 6 mm, R = 0,3): n = 1 327 ot./min, vf = 106 mm/min, vc = 25 m/min, ap = 10 mm, ae = 0,7 mm.
Výobca: AURA® Frästechnik GmbH, Breidenbach, Nemecko. Technické zmeny vyhradené.
Parametre nástrojov

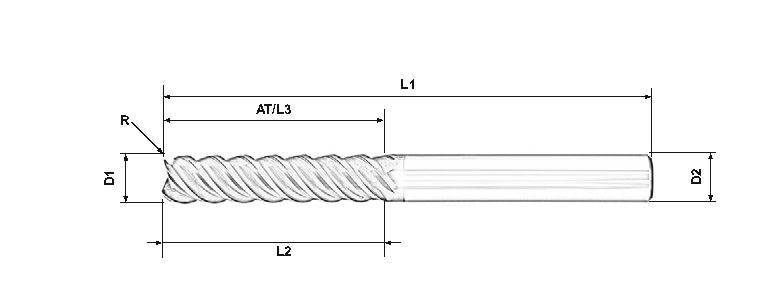

![Kótovaný nákres frézy AURA KANTOS [4hqcr]](https://cdn.myshoptet.com/usr/www.hhatools.sk/user/documents/upload/blobid0-30.png?1779779418)
| Kód | D1 (mm) | R (mm) | L2 (mm) | L3 (mm) | D3 (mm) | D2 (mm) | AT (mm) | °a | L1 (mm) | z | Stredové chladenie | iKlick |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 19415 | 3 | 0,05 | 7 | 9 | 2,9 | 6 | 9 | 0 | 60 | 4 | – |  |
| 19416 | 3 | 0,05 | 10 | 12 | 2,9 | 6 | 12 | 0 | 60 | 4 | – | |
| 19417 | 3 | 0,3 | 7 | 9 | 2,9 | 6 | 9 | 0 | 60 | 4 | – | |
| 19418 | 3 | 0,3 | 10 | 12 | 2,9 | 6 | 12 | 0 | 60 | 4 | – | |
| 19419 | 3 | 0,5 | 7 | 9 | 2,9 | 6 | 9 | 0 | 60 | 4 | – | |
| 19420 | 3 | 0,5 | 10 | 12 | 2,9 | 6 | 12 | 0 | 60 | 4 | – | |
| 19421 | 4 | 0,05 | 8 | 10 | 3,9 | 6 | 10 | 0 | 60 | 4 | – | |
| 19422 | 4 | 0,05 | 13 | 15 | 3,9 | 6 | 15 | 0 | 60 | 4 | – | |
| 19423 | 4 | 0,3 | 8 | 10 | 3,9 | 6 | 10 | 0 | 60 | 4 | – | |
| 19424 | 4 | 0,3 | 13 | 15 | 3,88 | 6 | 15 | 0 | 60 | 4 | – | |
| 19425 | 4 | 0,5 | 8 | 10 | 3,9 | 6 | 10 | 0 | 60 | 4 | – | |
| 19426 | 4 | 0,5 | 13 | 15 | 3,9 | 6 | 15 | 0 | 60 | 4 | – | |
| 19427 | 6 | 0,05 | 16 | 16 | – | 6 | 16 | 0 | 60 | 4 | – | |
| 19428 | 6 | 0,05 | 26 | 26 | – | 6 | 26 | 0 | 70 | 4 | – | |
| 19429 | 6 | 0,3 | 16 | 16 | – | 6 | 16 | 0 | 60 | 4 | – | |
| 19430 | 6 | 0,3 | 26 | 26 | – | 6 | 26 | 0 | 70 | 4 | – | |
| 19431 | 6 | 0,5 | 16 | 16 | – | 6 | 16 | 0 | 60 | 4 | – | |
| 19432 | 6 | 0,5 | 26 | 26 | – | 6 | 26 | 0 | 70 | 4 | – | |
| 19433 | 8 | 0,05 | 16 | 16 | – | 8 | 16 | 0 | 64 | 4 | – | |
| 19434 | 8 | 0,05 | 25 | 25 | – | 8 | 25 | 0 | 64 | 4 | – | |
| 19435 | 8 | 0,05 | 36 | 36 | – | 8 | 36 | 0 | 80 | 4 | – | |
| 19436 | 8 | 0,3 | 16 | 16 | – | 8 | 16 | 0 | 64 | 4 | – | |
| 19437 | 8 | 0,3 | 25 | 25 | – | 8 | 25 | 0 | 64 | 4 | – | |
| 19438 | 8 | 0,3 | 36 | 36 | – | 8 | 36 | 0 | 80 | 4 | – | |
| 19439 | 8 | 0,5 | 16 | 16 | – | 8 | 16 | 0 | 64 | 4 | – | |
| 19440 | 8 | 0,5 | 25 | 25 | – | 8 | 25 | 0 | 64 | 4 | – | |
| 19441 | 8 | 0,5 | 36 | 36 | – | 8 | 36 | 0 | 80 | 4 | – | |
R = rohový polomer špíčky, AT = pracovná hļbka, L1 = celková dļžka. Pre D1 ≥ 6 mm: D3 sa neuvádza (stopka = D2 = D1). Kliknutím na kód otvoríte produkt, ikona iKlick otvorí 3D náhľad nástroja. D1 = 3–8 mm.
Často kladené otázky
Aký je rozdiel medzi [4hqc] a [4hqcr]?
[4hqc] má ochrannú faseťu (chamfer F = 0,05 alebo 0,1 mm) – prakticky ost rú špíčku. [4hqcr] má rohový polomer R, dostupný v hodnotách 0,05 / 0,3 / 0,5 / 1,0 mm. Variant [4hqcr] je vhodnejší, keď obrobená drážka alebo roh vyžaduje definovaný polomer.
Ktorý polomer R zvoliť pre danú aplikáciu?
R = 0,05 mm sa používa, keď je požiadavka na ostrú špíčku (napr. gravírovanie). R = 0,3 a 0,5 mm sú univerzálne pre väčšinu frézovacích aplikácií. R = 1,0 mm je vhodný pre aplikácie, kde je pohovüaný veľký polomer rohu (napr. redukcia koncentrácie napätí).
Prečo majú D1 = 3 a 4 mm D3 (krčok), ale väčšie priemery nie?
Pre malé D1 = 3–4 mm je stopka D2 = 6 mm s krčkom D3 < D2, čo umožňuje hlbšie frézovanie. Pre D1 ≥ 6 mm je stopka rovnako veľká ako D1 (D2 = D1) a krčok nie je potrebný.
Základné informácie
| Parameter | Hodnota |
|---|---|
| Typ nástroja | Štvorbriová stopková fréza s rohovým polomerom (4-flute corner radius end mill) |
| Rezný materiál | Spekané legovné karbidy (hard metal) |
| Počet brín | z = 4 |
| Rohový polomer R | 0,05 / 0,3 / 0,5 / 1,0 mm |
| Uhol kužeľa °a | 0° (cylindrická stopka) |
| Vhodné materiály | Kalené ocele 48–65 HRC, liatina GG |
| Ukážkové rezné dáta | D1=6mm R=0,3: n=1 327 ot./min, vf=106 mm/min, vc=25 m/min, ap=10 mm, ae=0,7 mm |
| Stredové chladenie | Nie (–) |
| Výobca | AURA® Frästechnik GmbH, Breidenbach, Nemecko |
Dodatočné parametre
| Kategória: | Rohové frézy s rádiusom |
|---|---|
| Druh nástroja: | Monolitná fréza |
| Druh obrábania: | Hrubovanie, Dokončovanie, Trochoidné obrábanie |
| Rada: | 4HQCR |
| Celková dĺžka: | 60 |
| Dĺžka reznej časti: | 7 |
| Dĺžka valcovej časti: | 9 |
| Obrábaný materiál: | Ocele kalené do 56 HRC, Ocele kalené do 52 HRC, Ocele kalené do 48 HRC, Liatiny a oceloliatiny, Ocele kalené do 65 HRC, Ocele kalené do 58 HRC |
| Počet zubov: | 4 |
| Povlak: | S povlakom |
| Pracovná hĺbka: | 9 |
| Priemer krčku: | 2,9 |
| Priemer nástroja: | 3 |
| Priemer stopky: | 6 |
| Rádius: | 0,05 |
| Rezný materiál: | Tvrdokov |
| Spôsob upnutia: | Stopka |
| Stredové chladenie: | Nie |
| Tvar nástroja: | Rohová fréza s rádiusom |
| Úkos frézy: | 0 |
| Ak si želáte kompletné balenie, objednajte si: | 1 ks |
