AURA KANTOS® [4esvr] – 4-zubá stopková fréza s rohovým rádiusom pre drážkovanie, obvodové frézovanie s možnosťou za vŕtania
KANTOS® [4esvr] je presná 4-zubá stopková fréza (z = 4) s rohovým rádiusom R = 0,25–4 mm, navrhnutá pre drážkovanie, obvodové frézovanie s možnosťou zavŕtania. Premenlivý sklon skrutkovice zaručuje plynulý chod a nízke radiálne sily. Určená je pre konštrukčné a nástrojové ocele, kalené ocele do 56 HRC, liatiny.
Vlastnosti frézy [4esvr]
Rohový rádius R (0,25 až 4 mm podľa priemeru a variantu) chráni čelnú reznú hranu a súčasne definuje rohový polomer pri záberoch. Štyri zuby (z = 4) s premenlivým sklonom skrutkovice eliminujú vibrácie a zaručujú rovnomerný záber. Valcový krčok (°a = 0°) s D3 < D2 umožňuje frézovať vo väčších hĺbkach. Nízke radiálne sily predlžujú životnosť nástroja a znižujú opotrebenie vretena.
Hlavné prednosti
- Rohový rádius R = 0,25–4 mm – rozsiahly výber, ochrana rohu zubu
- Premenlivý sklon skrutkovice – plynulý chod, nízke vibrácie, dlhšia životnosť
- Drážkovanie aj obvodové frézovanie – univerzálne nasadenie
- Nízke radiálne sily – šetrný k vretenu, vhodný aj pre menej tuhé stroje
- Rozsah D1 = 3–20 mm, R = 0,25–4 mm – kompletné pokrytie bežných operácií
Pre aké materiály je určená
Optimálna pre bežné konštrukčné a nástrojové ocele (1.000N, 1.400N, až do 56 HRC) a liatinu GG. Nie je vhodná pre nerez, titán, INC, hliník, grafit ani GFK.
Typické nasadenie
Drážkovanie a obvodové frézovanie v nástrojových oceliach, helical interpolation (vŕtacie frézovanie), lineárne zanáranie a rampovanie. Ukážkové rezné podmienky pre kód 11505 (D1 = 6 mm, R = 2 mm, z = 4): n = 6 369 ot./min, vf = 637 mm/min, vc = 120 m/min, ap = 6 mm, ae = 0 mm, fz = 0,025 mm – pre ocele 1.000N.
Výrobca: Aura Tools GmbH, Breidenbach, Nemecko. Technické zmeny vyhradené.
Parametre nástrojov

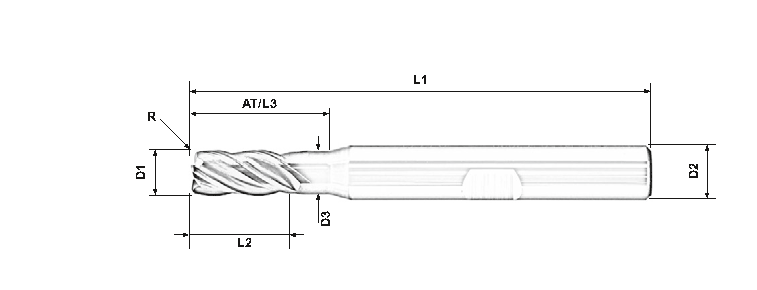

![Kotovaný nákres KANTOS® [4esvr] – 4-briová stopková fréza s ochrannou fazetou a rohovou rádiou](https://cdn.myshoptet.com/usr/www.hhatools.sk/user/documents/upload/blobid0-68.png?1779888150)
| Kód | D1 (mm) | R (mm) | L2 (mm) | L3 (mm) | D3 (mm) | D2 (mm) | AT (mm) | °a | L1 (mm) | z | Stredové chladenie | iKlick |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 02158 | 8 | 0,25 | 16 | 24 | 7,65 | 8 | 24 | 0 | 64 | 4 | - |  |
| 02157 | 8 | 0,5 | 16 | 24 | 7,65 | 8 | 24 | 0 | 64 | 4 | - | |
| 19758 | 8 | 0,8 | 16 | 24 | 7,6 | 8 | 24 | 0 | 64 | 4 | - | |
| 02156 | 8 | 1 | 16 | 24 | 7,6 | 8 | 24 | 0 | 64 | 4 | - | |
| 06319 | 8 | 1,5 | 16 | 24 | 7,6 | 8 | 24 | 0 | 64 | 4 | - | |
| 06320 | 8 | 2 | 16 | 24 | 7,65 | 8 | 24 | 0 | 64 | 4 | - | |
| 03993 | 8 | 3 | 16 | 24 | 7,6 | 8 | 24 | 0 | 64 | 4 | - | |
| 02161 | 10 | 0,25 | 20 | 30 | 9,5 | 10 | 30 | 0 | 75 | 4 | - | |
| 02162 | 10 | 0,5 | 20 | 30 | 9,55 | 10 | 30 | 0 | 75 | 4 | - | |
| 10758 | 10 | 0,8 | 20 | 30 | 9,5 | 10 | 30 | 0 | 75 | 4 | - | |
| 02163 | 10 | 1 | 20 | 30 | 9,5 | 10 | 30 | 0 | 75 | 4 | - | |
| 19759 | 10 | 1,25 | 20 | 30 | 9,5 | 10 | 30 | 0 | 75 | 4 | - | |
| 06321 | 10 | 1,5 | 20 | 30 | 9,5 | 10 | 30 | 0 | 75 | 4 | - | |
| 06322 | 10 | 2 | 20 | 30 | 9,5 | 10 | 30 | 0 | 75 | 4 | - | |
| 19760 | 10 | 2,5 | 20 | 30 | 9,5 | 10 | 30 | 0 | 75 | 4 | - | |
| 19761 | 10 | 3 | 20 | 30 | 9,5 | 10 | 30 | 0 | 75 | 4 | - | |
Rozmery v mm. Skratky: D1 – pracovný priemer frézy, R – rohový rádius, L2 – dĺžka reznej časti, L3 – dĺžka pracovnej časti a krčka (= AT pri °a=0°), D3 – priemer krčka, D2 – priemer stopky, AT – pracovná hĺbka, L1 – celková dĺžka, z – počet zubov, IKZ – vnútorné chladenie.
Často kladené otázky
Čo znamená "4esvr" v názve produktu?
Skratka [4esvr] odkazuje na 4-zubú stopkovú frézu s rohovým rádiusom a premenlivým sklonom skrutkovice zubov.
Aký je rozdiel medzi [4esv] a [4esvr]?
[4esv] má pevne danú malú ochrannú fazetku podľa priemeru (F = 0,1–0,35 mm). [4esvr] ponúka rozsiahly výber rohových rádiusov R = 0,25–4 mm – je vhodná pre drážkovanie, obvodové frézovanie a obzvlášť pre situácie, kde je požadovaná konkrétna veľkosť rohového rádiusu.
Má [4esvr] vnútorné chladenie?
Nie – KANTOS® [4esvr] nemá vnútorné chladenie (IKZ = -). Pre bežné ocele a liatiny je štandardné vonkajšie chladenie emulziou alebo tlakovým vzduchom dostatočné. Je však dôležité zabezpečiť efektívny odvod triesok z miesta rezu.
Základné informácie
| Parameter | Hodnota |
|---|---|
| Typ nástroja | 4-briová stopková fréza s rohovým rádiusom – 4-flute end mill with corner radius |
| Rezný materiál | Spekaný karbid |
| Rohový rádius R | 0,25–4 mm (podľa priemeru D1 a variantu) |
| Počet zubov | z = 4 (striedavý sklon skrutkovice) |
| Priemer D1 | 3 / 4 / 5 / 6 / 8 / 10 / 12 / 16 / 20 mm |
| Priemer stopky D2 | 6 mm (D1 = 3–6 mm) / 8 mm (D1 = 8 mm) / 10 mm (D1 = 10 mm) / 12 mm (D1 = 12 mm) / 16 mm (D1 = 16 mm) / 20 mm (D1 = 20 mm) |
| Bočný uhol kužeľa °a | 0° (valcový krčok) |
| Interné chladenie | Nie (bez IKZ) |
| Vhodné materiály | oceľ, 1.000N, 1.400N, až do 56 HRC, liatiny; Podmienečne vhodné pre liatiny GjV; Nevhodné pre nerez, Ti, INC, ALU, GRAPH, GFK |
| Značka | Aura Tools GmbH, Breidenbach, Nemecko |
Dodatočné parametre
| Kategória: | Rohové frézy s rádiusom |
|---|---|
| Hmotnosť: | 0.041 kg |
| Druh nástroja: | Monolitná fréza |
| Druh obrábania: | Hrubovanie, Dokončovanie |
| Rada: | 4ESVR |
| Celková dĺžka: | 64 |
| Dĺžka reznej časti: | 16 |
| Dĺžka valcovej časti: | 24 |
| Obrábaný materiál: | Ocele kalené do 52 HRC, Ocele kalené do 48 HRC, Ocele do 1400 N, Ocele do 1000 N, Ocele do 800 N, Ocele (konštrukčné), Liatiny a oceloliatiny |
| Počet zubov: | 4 |
| Povlak: | S povlakom |
| Pracovná hĺbka: | 24 |
| Priemer krčku: | 7,65 |
| Priemer nástroja: | 8 |
| Priemer stopky: | 8 |
| Rezný materiál: | Tvrdokov |
| Spôsob upnutia: | Stopka |
| Stredové chladenie: | Nie |
| Tvar nástroja: | Rohová fréza s rádiusom |
| Úkos frézy: | 0 |
| Zrazenie hrany: | 0,25 |
| Ak si želáte kompletné balenie, objednajte si: | 1 ks |
