Rohová fréza D1=6 R=0,25 z5 RDF <56HRC Trochoidal
AURA KANTOS® [rdf] – 5-briová stopková fréza s rohovou rádiou a Weldon upínaním pre trochoidal milling ocelí do 56 HRC
KANTOS® [rdf] je presná 5-briová stopková fréza (z = 5) z plného karbidu s rohovou rádiou R = 0,25–1 mm a Weldon upínacou plochou. Je navrhnutá pre trochoidal obrábanie (dynamické frézovanie) ocelí do 56 HRC na dynamických strojoch s CNC riadením. Konštantný záberový uhol umožňuje vysoké reznú rýchlosti a posuvy s dlhou životnosťou nástroja.
Vlastnosti frézy [rdf]
Päť brí (z = 5) s rohovou rádiou R zaručuje vysoký posuv, hladký povrch a vynikajúcu procesnu spoľahlivosť pri trochoidal machining. Weldon upínacia plocha eliminuje vysunutie nástroja aj pri vysokých posuvoch a dynamických zmenách smeru. Fréza je navrhnutá pre konštantný záberový uhol (constant wrap angle), čo umožňuje plne využiť potenciál dynamických CNC strojov. Doplnkovo k [rdf] AURA ponúka skupinu [rdg] pre trochoidal milling.
Hlavné prednosti
- 5 brí (z = 5) – vysoký posuv, hladký povrch, spoľahlivý záber pri trochoidal stratégii
- Weldon upínacia plocha – eliminácia vysunutia pri vysokých posuvoch a dynamickom frézovaní
- Konštantný záberový uhol – optimálne využitie dynamických CNC strojov
- Rohová rádia R = 0,25–1 mm – ochrana rohu, dlhšia životnosť pri opakovanom záberovaní
- Ocele do 56 HRC – vhodná pre kalené nástrojové ocele a bežné konštrukčné ocele
Pre aké materiály je určená
Optimálna pre kalené ocele do 56 HRC, nástrojové ocele (1.400N, 1.000N, do 52 a 48 HRC), bežné ocele (Steel) a liatinu GG. Podmienečne vhodná pre kalené ocele do 58 HRC, CrNi zliatiny, titán, INC a GjV. Nie je vhodná pre hliník, grafit ani GFK.
Typické nasadenie
Trochoidal milling (dynamické frézovanie) s konštantným záberovým uhlom v nástrojových oceliach a kalených materiáloch. Multipass milling s vysokými reznými rýchlosťami na dynamických CNC strojoch. Ukážkové rezné dáta pre kód 20517 (D1 = 8 mm, R = 0,5 mm, z = 5): n = 7 962 ot./min, vf = 1 421 mm/min, vc = 200 m/min, ap = 16 mm, ae = 0,10 mm (konšt. záberový uhol), fz = 0,036 mm – pri materiáli do 56 HRC.
Výrobca: AURA® Frästechnik GmbH, Breidenbach, Nemecko. Technické zmeny vyhradené.
Parametre nástrojov

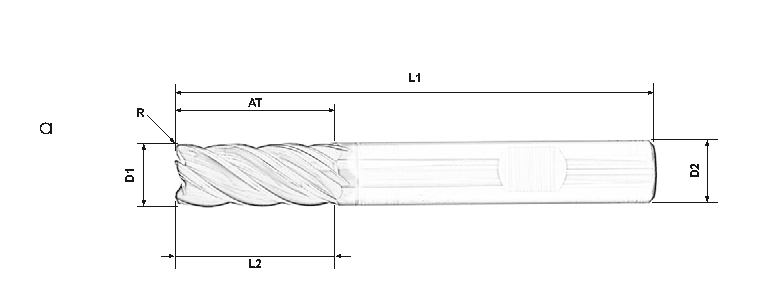

![Kotovaný nákres KANTOS® [rdf] – 5-briová stopková fréza s rohovou rádiou a Weldon upínaním](https://cdn.myshoptet.com/usr/www.hhatools.sk/user/documents/upload/blobid0-75.png?1780308455)
| Kód | D1 (mm) | R (mm) | L2 (mm) | L3 (mm) | D3 (mm) | D2 (mm) | AT (mm) | °a | L1 (mm) | z | Stredové chladenie | iKlick |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 19493 | 6 | 0,25 | 14 | - | - | 6 | 14 | 0 | 58 | 5 | - |  |
| 20514 | 6 | 0,25 | 20 | - | - | 6 | 20 | 0 | 60 | 5 | - | |
| 19494 | 6 | 0,5 | 14 | - | - | 6 | 14 | 0 | 58 | 5 | - | |
| 20515 | 6 | 0,5 | 20 | - | - | 6 | 20 | 0 | 60 | 5 | - | |
| 19495 | 8 | 0,25 | 19 | - | - | 8 | 19 | 0 | 64 | 5 | - | |
| 20516 | 8 | 0,25 | 26 | - | - | 8 | 26 | 0 | 64 | 5 | - | |
| 19496 | 8 | 0,5 | 19 | - | - | 8 | 19 | 0 | 64 | 5 | - | |
| 20517 | 8 | 0,5 | 26 | - | - | 8 | 26 | 0 | 64 | 5 | - | |
| 17943 | 10 | 0,5 | 24 | - | - | 10 | 24 | 0 | 73 | 5 | - | |
| 20518 | 10 | 0,5 | 32 | - | - | 10 | 32 | 0 | 75 | 5 | - | |
| 19497 | 10 | 1 | 24 | - | - | 10 | 24 | 0 | 73 | 5 | - | |
| 20519 | 10 | 1 | 32 | - | - | 10 | 32 | 0 | 75 | 5 | - | |
| 19498 | 12 | 0,5 | 30 | - | - | 12 | 30 | 0 | 84 | 5 | - | |
| 20520 | 12 | 0,5 | 43 | - | - | 12 | 43 | 0 | 90 | 5 | - | |
| 19499 | 12 | 1 | 30 | - | - | 12 | 30 | 0 | 84 | 5 | - | |
| 20521 | 12 | 1 | 43 | - | - | 12 | 43 | 0 | 90 | 5 | - | |
| 19500 | 16 | 1 | 40 | - | - | 16 | 40 | 0 | 93 | 5 | - | |
| 20522 | 16 | 1 | 52 | - | - | 16 | 52 | 0 | 110 | 5 | - | |
Rozmery v mm. Skratky: D1 – priemer frézovania, R – rohová rádia, L2 – dĺžka rezu (= AT, bez redukovaného krčka), L3/D3 – nie sú (nástroj bez krčka), D2 – priemer stopky (= D1), AT – dĺžka rezu, °a – uhol kužeľa (= 0°), L1 – celková dĺžka, z – počet brí, IKZ – interné chladenie. Hodnota „-" v L3 a D3 znamená, že nástroj nemá redukovaný krček.
Často kladené otázky
Čo znamená "rdf" v názve a aký je rozdiel oproti [rdg]?
Skratka [rdf] pravdepodobne odkazuje na "roughing dynamic finishing" – hrubovanie s dynamickou stratégiou. [rdf] je základná skupina pre trochoidal milling s Weldon upínaním, [rdg] je doplnková skupina s odlišnou geometriou alebo dĺžkami pre špecifické aplikácie. Obe skupiny sú navrhnuté pre konštantný záberový uhol na dynamických CNC strojoch.
Čo je trochoidal milling a prečo je vhodný pre kalené ocele?
Trochoidal milling je CNC stratégia s malým radiálnym záberom ae (napr. 10 % D1 = 0,8 mm pri D1 = 8 mm) a veľkým axiálnym záberom ap (napr. 2× D1 = 16 mm). Konštantný záberový uhol zaručuje rovnomerné tepelné zaťaženie a minimálne vibrácie. Pre kalené ocele (do 56 HRC) je trochoidal milling výhodný, pretože nevytvárajú tepelné šoky a umožňuje vysoké vc bez rizika tepelného poškodenia povrchu.
Prečo má [rdf] Weldon upínaciu plochu?
Pri trochoidal milling s vysokými posuvmi (vf = 1 421 mm/min) a dynamickými zmenami smeru vznikajú axiálne sily, ktoré môžu spôsobiť vysunutie nástroja pri štandardnom válcovom upínaní. Weldon plocha (D-cut) zaručuje axiálne zaistenie nástroja v upínači, čím eliminuje riziko vysunutia a zachováva konštantné vyloženie nástroja počas celého obrábacieho cyklu.
Má [rdf] vnútorné chladenie?
Nie – KANTOS® [rdf] nemá vnútorné chladenie (IKZ = -). Pri trochoidal milling je malý radiálny záber ae (konštantný záberový uhol) sám osebe výhodný pre chladenie – nástroj má dostatok času na ochladenie medzi zábermi. Vonkajšie chladenie emulziou s dostatočným tlakom je pri tejto stratégii štandardne postačujúce.
Základné informácie
| Parameter | Hodnota |
|---|---|
| Typ nástroja | 5-briová stopková fréza s rohovou rádiou a Weldon upínaním – 5-flute corner radius end mill with Weldon shank for trochoidal milling |
| Rezný materiál | Spekane legované karbidy (hard metal) |
| Rohová rádia R | 0,25 / 0,5 / 1 mm (podľa variantu) |
| Počet brí | z = 5 |
| Upínanie | Weldon (upínacia plocha D-cut na stopke) |
| Priemer D1 | 6 / 8 / 10 / 12 / 16 mm |
| Priemer stopky D2 | = D1 (bez redukovaného krčka) |
| Uhol kužeľa °a | 0° |
| Interné chladenie | Nie (bez IKZ) |
| Vhodné materiály | Steel, 1.400N, 1.000N, GG, do 56 HRC; podmienečne do 58 HRC, CrNi, Ti, INC, GjV; NEVHODNÉ pre ALU, GRAPH, GFK |
| Značka | KANTOS® (AURA® Frästechnik GmbH) |
Dodatočné parametre
| Kategória: | Rohové frézy s rádiusom |
|---|---|
| Druh nástroja: | Monolitná fréza |
| Druh obrábania: | Hrubovanie, Dokončovanie, Trochoidné obrábanie |
| Rada: | RDF |
| Celková dĺžka: | 58 |
| Dĺžka reznej časti: | 14 |
| Obrábaný materiál: | Ocele kalené do 56 HRC, Ocele kalené do 52 HRC, Ocele kalené do 48 HRC, Ocele do 1400 N, Ocele do 1000 N, Ocele do 800 N, Ocele (konštrukčné), Liatiny a oceloliatiny |
| Počet zubov: | 5 |
| Povlak: | S povlakom |
| Pracovná hĺbka: | 14 |
| Priemer nástroja: | 6 |
| Priemer stopky: | 6 |
| Rádius: | 0,25 |
| Rezný materiál: | Tvrdokov |
| Spôsob upnutia: | Stopka |
| Stredové chladenie: | Nie |
| Tvar nástroja: | Rohová fréza s rádiusom |
| Úkos frézy: | 0 |
| Ak si želáte kompletné balenie, objednajte si: | 1 ks |
