Rohová fréza D1=6 F=0,1 z6 RDG <56HRC Trochoidal
AURA KANTOS® [rdg] – 6-briová stopková fréza pre trochoidal milling s 45° uhlom skrutu, chip breakerom a Weldon upínaním
KANTOS® [rdg] je presná 6-briová stopková fréza (z = 6) z plného karbidu s 45° uhlom skrutu, integrovaným chip breakerom a Weldon upínacou plochou. Veľký uhol skrutu a chip breaker produkujú krátke, ľahko odvádzateľné triesky pri trochoidal machining. Dostupná v dĺžkach rezu až 5× D pre hlboké zárezy bez nutnosti špeciálnych nástrojov.
Vlastnosti frézy [rdg]
Šesť brí (z = 6) so 45° uhlom skrutu zaručuje vysoký posuv a hladký povrch. Chip breaker (lámač triesok) delí triesky na kratšie segmenty, čím uľahčuje ich odvod aj pri plnom axiálnom záberere (ap = 5× D1). Ochranná fazeta F (0,1–0,3 mm podľa priemeru) chráni čelnú hranu. Weldon upínacia plocha eliminuje vysunutie pri dynamickom frézovaní. Varianty s krčkom L3 aj bez krčka (L3="-") pre rôzne hĺbky zárezov.
Hlavné prednosti
- 45° uhol skrutu + chip breaker – krátke triesky, spoľahlivý odvod aj pri ap = 5× D1
- 6 brí (z = 6) – vysoký posuv, hladký povrch, vynikajúca procesná spoľahlivosť
- Dĺžky rezu až 5× D – hlboké zárezy bez špeciálnych predĺžených nástrojov
- Weldon upínacia plocha – eliminácia vysunutia pri trochoidal milling
- Doplnok k [rdf] – spoločne pokrývajú celé spektrum trochoidal operácií
Pre aké materiály je určená
Optimálna pre nástrojové ocele (1.400N, 1.000N, do 52 a 48 HRC), bežné konštrukčné ocele (Steel) a liatinu GG. Podmienečne vhodná pre kalené ocele do 56 HRC, CrNi zliatiny a GjV. Nie je vhodná pre titán, INC, hliník, grafit ani GFK.
Typické nasadenie
Trochoidal milling s veľkým axiálnym záberom ap (až 5× D1) pri malom radiálnom záberere ae. Hlboké drážky a kapiete v nástrojových oceliach, kde chip breaker zaručuje spoľahlivý odvod triesok. Ukážkové rezné dáta pre kód 24440 (D1 = 8 mm, F = 0,2 mm, z = 6, L2 = 42 mm): n = 4 777 ot./min, vf = 602 mm/min, vc = 120 m/min, ap = 16 mm, ae = 0,10 mm, fz = 0,021 mm – pri materiáli 1.000N.
Výrobca: AURA® Frästechnik GmbH, Breidenbach, Nemecko. Technické zmeny vyhradené.
Parametre nástrojov

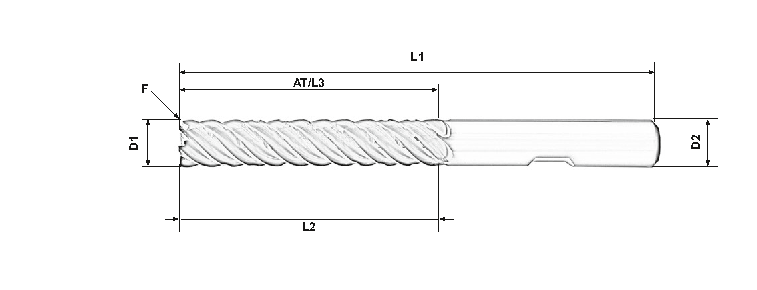

![Kotovaný nákres KANTOS® [rdg] – 6-briová stopková fréza s chip breakerom a Weldon upínaním](https://cdn.myshoptet.com/usr/www.hhatools.sk/user/documents/upload/blobid0-76.png?1780309018)
| Kód | D1 (mm) | R (mm) | L2 (mm) | L3 (mm) | D3 (mm) | D2 (mm) | AT (mm) | °a | L1 (mm) | z | Stredové chladenie | iKlick |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 24435 | 6 | 0,1 | 13 | 19 | 5,9 | 6 | 19 | 0 | 57 | 6 | - |  |
| 24436 | 6 | 0,1 | 19 | 24 | 5,9 | 6 | 24 | 0 | 62 | 6 | - | |
| 24437 | 6 | 0,1 | 32 | - | - | 6 | 32 | 0 | 70 | 6 | - | |
| 24438 | 8 | 0,2 | 19 | 25 | 7,8 | 8 | 25 | 0 | 63 | 6 | - | |
| 24439 | 8 | 0,2 | 25 | 30 | 7,8 | 8 | 30 | 0 | 68 | 6 | - | |
| 24440 | 8 | 0,2 | 42 | - | - | 8 | 42 | 0 | 80 | 6 | - | |
| 24441 | 10 | 0,2 | 22 | 30 | 9,8 | 10 | 30 | 0 | 72 | 6 | - | |
| 24442 | 10 | 0,2 | 31 | 38 | 9,8 | 10 | 38 | 0 | 80 | 6 | - | |
| 24443 | 10 | 0,2 | 52 | - | - | 10 | 52 | 0 | 100 | 6 | - | |
| 24444 | 12 | 0,3 | 26 | 36 | 11,7 | 12 | 36 | 0 | 83 | 6 | - | |
| 24445 | 12 | 0,3 | 37 | 46 | 11,7 | 12 | 46 | 0 | 93 | 6 | - | |
| 24446 | 12 | 0,3 | 62 | - | - | 12 | 62 | 0 | 116 | 6 | - | |
| 24448 | 16 | 0,3 | 32 | 42 | 15,5 | 16 | 42 | 0 | 92 | 6 | - | |
| 24383 | 16 | 0,3 | 49 | 58 | 15,5 | 16 | 58 | 0 | 108 | 6 | - | |
| 24762 | 16 | 0,3 | 62 | - | - | 16 | 62 | 0 | 120 | 6 | - | |
| 24449 | 16 | 0,3 | 82 | - | - | 16 | 82 | 0 | 140 | 6 | - | |
| 24450 | 18 | 0,3 | 54 | 66 | 17,5 | 18 | 66 | 0 | 114 | 6 | - | |
| 24451 | 20 | 0,3 | 38 | 52 | 19,5 | 20 | 52 | 0 | 103 | 6 | - | |
| 24452 | 20 | 0,3 | 61 | 74 | 19,5 | 20 | 74 | 0 | 126 | 6 | - | |
| 24763 | 20 | 0,3 | 82 | - | - | 20 | 82 | 0 | 145 | 6 | - | |
| 24453 | 20 | 0,3 | 102 | - | - | 20 | 102 | 0 | 163 | 6 | - | |
Rozmery v mm. Skratky: D1 – priemer frézovania, F – ochranná fazeta (protective chamfer), L2 – dĺžka rezu, L3 – dĺžka krčka (= AT, ak je prítomný), D3 – priemer krčka (ak je prítomný), D2 – priemer stopky, AT – dĺžka krčka, °a – uhol kužeľa (= 0°), L1 – celková dĺžka, z – počet brí, IKZ – interné chladenie. Hodnota „-" v L3 a D3 znamená variantu bez redukovaného krčka (priama stopka).
Často kladené otázky
Aký je rozdiel medzi [rdg] a [rdf]?
[rdf] má 5 brí a je určený pre trochoidal milling s dôrazom na vysoké reznú rýchlosti a konštantný záberový uhol. [rdg] má 6 brí so 45° uhlom skrutu a chip breakerom – je optimalizovaný pre hlboké zárezy (až 5× D1) s dôrazom na spoľahlivý odvod krátkych triesok. Oba nástroje majú Weldon upínanie a dopĺňajú sa pre pokrytie celého spektra trochoidal operácií.
Čo je chip breaker a prečo je dôležitý?
Chip breaker (lámač triesok) je geometrická úprava reznej hrany, ktorá láme triesky na kratšie segmenty. Pri hlbokom axiálnom záberere (ap = 5× D1 = napr. 50 mm pri D1 = 10 mm) by dlhé triesky mohli upchať kapiet a spôsobiť zlom nástroja. Chip breaker zaručuje, že triesky sú krátke a ľahko odvádzateľné aj pri extrémnych hĺbkach zárezu.
Prečo 45° uhol skrutu?
45° uhol skrutu (helix angle) je kompromis medzi axiálnymi reznými silami a stabilitou zábezu. Väčší uhol skrutu ako štandardných 30° znižuje radiálne sily na nástroj a zlepšuje kvalitu povrchu, zároveň pomáha chip breakeru efektívne lámať triesky. Pre hlboké trochoidal zárezy s 6 briami je 45° optimálny uhol pre vyváženie posuvu, životnosti a odvodu triesok.
Má [rdg] vnútorné chladenie?
Nie – KANTOS® [rdg] nemá vnútorné chladenie (IKZ = -). Pri trochoidal milling s malým ae (konštantný záberový uhol) je tepelné zaťaženie nástroja výrazne nižšie ako pri konvenčnom frézovaní. Vonkajšie chladenie emulziou s dostatočným tlakom je pre väčšinu aplikácií postačujúce.
Základné informácie
| Parameter | Hodnota |
|---|---|
| Typ nástroja | 6-briová stopková fréza s chip breakerom a Weldon upínaním pre trochoidal milling |
| Rezný materiál | Spekane legované karbidy (hard metal) |
| Uhol skrutu | 45° |
| Ochranná fazeta F | 0,1 mm (D1 = 6 mm) / 0,2 mm (D1 = 8–10 mm) / 0,3 mm (D1 = 12–20 mm) |
| Počet brí | z = 6 (s chip breakerom) |
| Upínanie | Weldon (upínacia plocha D-cut na stopke) |
| Priemer D1 | 6 / 8 / 10 / 12 / 16 / 18 / 20 mm |
| Max. dĺžka rezu | až 5× D1 (napr. L2 = 102 mm pri D1 = 20 mm) |
| Uhol kužeľa °a | 0° |
| Interné chladenie | Nie (bez IKZ) |
| Vhodné materiály | Steel, 1.400N, 1.000N, GG; podmienečne do 56 HRC, CrNi, GjV; NEVHODNÉ pre Ti, INC, ALU, GRAPH, GFK |
| Značka | KANTOS® (AURA® Frästechnik GmbH) |
Dodatočné parametre
| Kategória: | Rohové frézy |
|---|---|
| Hmotnosť: | 0.021 kg |
| Druh nástroja: | Monolitná fréza |
| Druh obrábania: | Hrubovanie, Dokončovanie, Trochoidné obrábanie |
| Rada: | RDG |
| Celková dĺžka: | 57 |
| Dĺžka reznej časti: | 13 |
| Dĺžka valcovej časti: | 19 |
| Obrábaný materiál: | Ocele kalené do 52 HRC, Ocele kalené do 48 HRC, Ocele do 1400 N, Ocele do 1000 N, Ocele do 800 N, Ocele (konštrukčné), Liatiny a oceloliatiny |
| Počet zubov: | 6 |
| Povlak: | S povlakom |
| Pracovná hĺbka: | 19 |
| Priemer krčku: | 5,9 |
| Priemer nástroja: | 6 |
| Priemer stopky: | 6 |
| Rezný materiál: | Tvrdokov |
| Spôsob upnutia: | Stopka |
| Stredové chladenie: | Nie |
| Tvar nástroja: | Rohová fréza s rádiusom |
| Úkos frézy: | 0 |
| Zrazenie hrany: | 0,1 |
| Ak si želáte kompletné balenie, objednajte si: | 1 ks |
