AURA® [chpc] – rohová fréza s ochrannou fazetkou a IKZ pre vysokopevný hliník (D1 = 6–14 mm)
Stopková rohová fréza z tvrdokovu s ochrannou fazetkou a stredovým chladením (IKZ) pre frézovanie vysokopevných hliníkových zliatin na vysoko dynamických strojoch. Leštené drážky pre dobré odvádzanie triesok a maximálne posuvy.
Pre vysoké posuvy a vysoko dynamické stroje
Séria [chpc] kombinuje ochrannú fazetku na rohoch so stredovým chladením (IKZ) a leštenými zubmi pre dobré odvádzanie triesok. Výsledkom je nástroj s vysokou procesnou bezpečnosťou pri agresívnom frézovaní vysokopevných hliníkových zliatin. Dostupná vo variantoch z2 a z3 pre D1 = 6–12 mm, z3 pre D1 = 14 mm. Príklad rezných podmienok pre kód 20063 (D1 = 8 mm, z3, materiál ALU): n = 11 898 min⁻¹, vf = 3 569 mm/min, vc = 299 m/min, ap = 2,00 mm, ae = 0 mm, fz = 0,10 mm.
Hlavné prednosti
- Kanáliky IKZ – stredové chladenie priamo do miesta rezu, kritické pri lepivom hliníku
- Leštené drážky – znižujú adhéziu hliníka na frézovací nástroj a zlepšujú odvod triesok
- Ochranná fazetka (F) – predlžuje životnosť rohovej hrany pri vysokých záberoch
- Varianty z2 a z3 – z2 pre väčší objem triesky, z3 pre vyšší posuv a lepší povrch
Pre aké materiály je určená
Primárne pre vysokopevné hliníkové zliatiny (ALU). Obmedzene vhodná pre titán, zliatiny AlSi a meď (Cu). Nie je vhodná pre ocele, nerez, niklové zliatiny (INC), liatiny GG a GjV, kalené materiály, grafit ani sklolaminát.
Výrobca: Aura Tools GmbH, Breidenbach, Nemecko. Technické zmeny vyhradené.
Parametre nástrojov

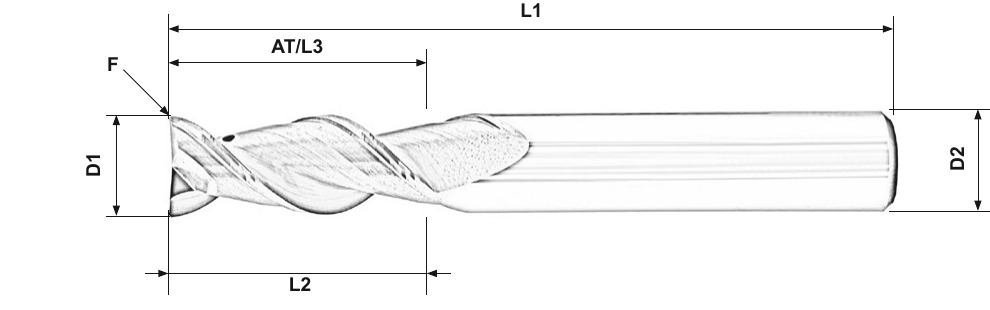

![Kótovaný nákres AURA® [chpc]](https://cdn.myshoptet.com/usr/www.hhatools.sk/user/documents/upload/Obr%C3%A1zky%20s%20vysvetlivkami/chpc-nakres.jpg)
| Kód | D1 (mm) | F (mm) | L2 (mm) | L3 (mm) | D3 (mm) | D2 (mm) | AT (mm) | °a | L1 (mm) | z | iKlick |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 09987 | 6 | 0,1 | 20 | 20 | 6 | 6 | 20 | 0 | 58 | 2 |  |
| 20062 | 6 | 0,1 | 20 | 20 | 6 | 6 | 20 | 0 | 58 | 3 | |
| 09988 | 8 | 0,1 | 25 | 25 | 8 | 8 | 25 | 0 | 64 | 2 | |
| 20063 | 8 | 0,1 | 25 | 25 | 8 | 8 | 25 | 0 | 64 | 3 | |
| 10509 | 10 | 0,2 | 26 | 26 | 10 | 10 | 26 | 0 | 73 | 2 | |
| 20064 | 10 | 0,2 | 26 | 26 | 10 | 10 | 26 | 0 | 73 | 3 | |
| 09989 | 12 | 0,2 | 28 | 28 | 12 | 12 | 28 | 0 | 84 | 2 | |
| 20065 | 12 | 0,2 | 28 | 28 | 12 | 12 | 28 | 0 | 84 | 3 | |
| 07847 | 14 | 0,2 | 32 | 32 | 14 | 14 | 32 | 0 | 84 | 3 | |
Rozmery v mm. Skratky: D1 – priemer frézy, F – ochranná fazetka, L2 – dĺžka reznej časti, L3 – dĺžka valcovej časti, D3 – priemer (= D1, bez krčka), D2 – priemer stopky, AT – pracovná hĺbka (= L2 = L3), °a = úkos kužeľa, L1 – celková dĺžka, z – počet zubov. Všetky varianty majú stredové chladenie (IKZ).
Časté otázky – AURA® [chpc]
Čo je IKZ a prečo je dôležité pri hliníku?
IKZ (stredové chladenie) znamená, že chladiaca kvapalina preteká priamo cez stopku a telo frézy k reznej hrane. Pri hliníku je to kľúčové: hliník má nízku teplotu tavenia a tendenciu nalepiť sa na nástroj. Priame chladenie znižuje teplotu v mieste rezu, zabraňuje nalepeniu a umožňuje vyššie posuvy. Všetky varianty série [chpc] majú IKZ.
Mám zvoliť z2 alebo z3?
Variant z2 (dva zuby) vytvára väčší priestor pre triesku, čo je výhodné pri hrubovaní v úzkych a hlbokých dutinách. Variant z3 (tri zuby) umožňuje vyšší posuv (vf) pri rovnakej rýchlosti otáčania a dáva lepší povrch pri dokončovaní. Pre D1 = 14 mm je dostupný len variant z3.
Aký je rozdiel medzi [chpc] a [3aluw] alebo [2aluw]?
Série [2aluw] a [3aluw] sú určené pre štandardné obrábanie farebných kovov bez stredového chladenia. Séria [chpc] je optimalizovaná pre vysokopevné hliníkové zliatiny, vysoko dynamické stroje – pridáva stredové chladenie, leštené drážky a je navrhnutá pre výrazne vyššie posuvy. Ak váš stroj má stredové chladenie a je dynamický, potom [chpc] je vhodnejšia voľba.
Základné informácie
| Parameter | Hodnota |
|---|---|
| Typ nástroja | Rohová fréza s ochrannou fazetkou a stredovým chladením (IKZ) |
| Rad / označenie | [chpc] CHPC |
| Rezný materiál | Tvrdokov (HM) |
| Povlak | Bez povlaku |
| Počet zubov z | 2 alebo 3 (D1 = 6–12 mm); 3 (D1 = 14 mm) |
| Ochranná fazetka F | 0,1 mm (D1 = 6–8 mm); 0,2 mm (D1 = 10–14 mm) |
| Úkos kužeľa °a | 0° |
| Priemer D1 | 6–14 mm |
| Priemer stopky D2 | = D1 (bez krčka) |
| Pracovná hĺbka AT | 20–32 mm |
| Celková dĺžka L1 | 58–84 mm |
| Stredové chladenie | Áno (IKZ) – všetky varianty |
| Vhodné materiály | Hliník (ALU), vysokopevné hliníkové zliatiny |
| Obmedzene vhodné | Titán, AlSi, meď (Cu) |
| Nevhodné materiály | Ocele, nerez, niklové zliatiny, liatiny GG a GjV, grafit, GFK, kalené materiály |
| Výrobca | Aura Tools GmbH, Breidenbach, Nemecko |
Dodatočné parametre
| Kategória: | Rohové frézy |
|---|---|
| Hmotnosť: | 0.019 kg |
| Druh nástroja: | Monolitná fréza |
| Druh obrábania: | Hrubovanie, Dokončovanie |
| Rada: | CHPC |
| Celková dĺžka: | 58 |
| Dĺžka reznej časti: | 20 |
| Dĺžka valcovej časti: | 20 |
| Obrábaný materiál: | Farebné kovy |
| Počet zubov: | 2 |
| Povlak: | Bez povlaku |
| Pracovná hĺbka: | 20 |
| Priemer krčku: | 6 |
| Priemer nástroja: | 6 |
| Priemer stopky: | 6 |
| Rezný materiál: | Tvrdokov |
| Spôsob upnutia: | Stopka |
| Stredové chladenie: | Áno |
| Tvar nástroja: | Rohová fréza |
| Úkos frézy: | 0 |
| Zrazenie hrany: | 0,1 |
| Ak si želáte kompletné balenie, objednajte si: | 1 ks |
