Rohová fréza D1=4 R=0,4 z4 4KRC <56HRC
AURA KANTOS® [4krc] – 4-briová stopková fréza s rohovou rádiou pre predfinišovanie a dokončovanie zvislých stien a podlahových plôch
KANTOS® [4krc] je presná 4-briová stopková fréza (z = 4) s rohovou rádiou R = 0,4–3 mm, navrhnutá pre predfinišovanie a dokončovanie zvislých stien a podlahových plôch, ako aj frézovanie otvorených plôch. Rohová rádia predlžuje životnosť rohu nástroja, zabraňuje vylamovaniu a umožňuje stabilné nasadenie pri rôznych strategiách frézovanie.
Vlastnosti frézy [4krc]
Štyri bria (z = 4) zabezpečujú hladší povrch a vyšší posuv oproti dvojbriowym variantom. Rohová rádia R (0,4 až 3 mm) chráni roh nástroja pred nárazovými zábermi a predlžuje životnosť. Cylindrický krček (°a = 0°) s D3 ≈ D1 (kde je krček prítomný) alebo priamy D2 (bez krčka) umožňuje optimálnu stabilitu pri rôznych dĺžkach zárezu. Fréza je navrhnutá pre universálne nasadenie – predfinišovanie aj dokončovanie v oceliach, liatiných a podmienečne CrNi zliatinách.
Hlavné prednosti
- 4 bria (z = 4) – hladší povrch, vyšší posuv než 2-briové varianty
- Rohová rádia R = 0,4–3 mm – ochrana rohu, dlhšia životnosť, znížené vrubové napätie
- Predfinišovanie aj dokončovanie – universálna operácia, skrátenie výrobného času
- Zvislé steny aj podlahové plochy – komplexné nasadenie pre tvarové frézovanie
- Rozsah D1 = 4–16 mm, R = 0,4–3 mm – široká škála operácií v bežných oceliach
Pre aké materiály je určená
Optimálna pre bežné konštrukčné ocele (Steel), nástrojové ocele (1.400N, 1.000N, do 52 a 48 HRC), liatinu GG a podmienečne GjV. Podmienečne vhodná pre kalené ocele do 56 HRC a CrNi zliatiny. Nie je vhodná pre titán, INC, hliník, grafit ani GFK.
Typické nasadenie
Predfinišovanie a dokončovanie zvislých stien a podlahových plôch v nástrojových a konštrukčných oceliach. Frézovanie otvorených plôch a tvarových plôch, kde je vyžadovaná ochrana rohu. Ukážkové rezné dáta pre kód 06400 (D1 = 8 mm, R = 1,5 mm, z = 4): n = 6 128 ot./min, vf = 2 941 mm/min, vc = 154 m/min, ap = 0,22 mm, ae = 0 mm, fz = 0,12 mm – pri materiáli Steel.
Výrobca: AURA® Frästechnik GmbH, Breidenbach, Nemecko. Technické zmeny vyhradené.
Parametre nástrojov

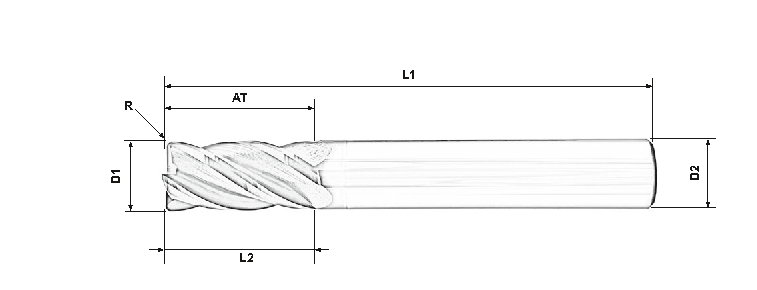

![Kotovaný nákres KANTOS® [4krc] – 4-briová stopková fréza s rohovou rádiou](https://cdn.myshoptet.com/usr/www.hhatools.sk/user/documents/upload/blobid0-64.png?1779886707)
| Kód | D1 (mm) | R (mm) | L2 (mm) | L3 (mm) | D3 (mm) | D2 (mm) | AT (mm) | °a | L1 (mm) | z | Stredové chladenie | iKlick |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 00186 | 4 | 0,4 | 7 | - | - | 4 | 7 | 0 | 50 | 4 | - |  |
| 06395 | 4 | 1 | 7 | - | - | 4 | 7 | 0 | 50 | 4 | - | |
| 02505 | 4 | 1 | 12 | 15 | 3,8 | 6 | 15 | 0 | 60 | 4 | - | |
| 00187 | 5 | 0,5 | 8 | 10 | 4,8 | 6 | 10 | 0 | 60 | 4 | - | |
| 00188 | 6 | 0,5 | 15 | - | - | 6 | 15 | 0 | 60 | 4 | - | |
| 00189 | 6 | 1 | 15 | - | - | 6 | 15 | 0 | 60 | 4 | - | |
| 02507 | 6 | 1,5 | 15 | - | - | 6 | 15 | 0 | 60 | 4 | - | |
| 00190 | 8 | 0,5 | 17 | - | - | 8 | 17 | 0 | 64 | 4 | - | |
| 00191 | 8 | 1 | 17 | - | - | 8 | 17 | 0 | 64 | 4 | - | |
| 06400 | 8 | 1,5 | 17 | - | - | 8 | 17 | 0 | 64 | 4 | - | |
| 02509 | 8 | 2 | 17 | - | - | 8 | 17 | 0 | 64 | 4 | - | |
| 11159 | 8 | 3 | 17 | - | - | 8 | 17 | 0 | 64 | 4 | - | |
| 00192 | 10 | 0,5 | 22 | - | - | 10 | 22 | 0 | 75 | 4 | - | |
| 00648 | 10 | 1 | 22 | - | - | 10 | 22 | 0 | 75 | 4 | - | |
| 02511 | 10 | 2 | 22 | - | - | 10 | 22 | 0 | 75 | 4 | - | |
| 06405 | 10 | 3 | 22 | - | - | 10 | 22 | 0 | 75 | 4 | - | |
| 00193 | 12 | 0,5 | 25 | - | - | 12 | 25 | 0 | 84 | 4 | - | |
| 06406 | 12 | 0,8 | 25 | - | - | 12 | 25 | 0 | 84 | 4 | - | |
| 00194 | 12 | 1 | 25 | - | - | 12 | 25 | 0 | 84 | 4 | - | |
| 06407 | 12 | 1,5 | 25 | - | - | 12 | 25 | 0 | 84 | 4 | - | |
| 02512 | 12 | 2 | 25 | - | - | 12 | 25 | 0 | 84 | 4 | - | |
| 03834 | 12 | 3 | 25 | - | - | 12 | 25 | 0 | 84 | 4 | - | |
| 06403 | 16 | 0,8 | 32 | - | - | 16 | 32 | 0 | 100 | 4 | - | |
| 06411 | 16 | 1 | 32 | - | - | 16 | 32 | 0 | 100 | 4 | - | |
| 20055 | 16 | 1,5 | 32 | - | - | 16 | 32 | 0 | 100 | 4 | - | |
| 03991 | 16 | 2 | 32 | - | - | 16 | 32 | 0 | 100 | 4 | - | |
| 04950 | 16 | 3 | 32 | - | - | 16 | 32 | 0 | 100 | 4 | - | |
Rozmery v mm. Skratky: D1 – priemer frézovania, R – rohová rádia, L2 – dĺžka rezu, L3 – dĺžka krčka (ak je prítomný), D3 – priemer krčka (ak je prítomný), D2 – priemer stopky, AT – dĺžka krčka, °a – uhol kužeľa (= 0°), L1 – celková dĺžka, z – počet brí, IKZ – interné chladenie. Hodnota „-" znamená, že nástroj nemá redukovaný krček (D2 = D3).
Často kladené otázky
Čo znamená "4krc" v názve produktu?
Skratka [4krc] odkazuje na "4-flute corner radius cutter" – 4-briová stopková fréza s rohovou rádiou. Číslo 4 udáva počet brí (z = 4), "krc" popisuje corner radius (rohová rádia). Kombinácia štyroch brí a rohového polomeru R = 0,4–3 mm zabezpečuje vysoký posuv, dlhú životnosť a universálne nasadenie pri predfinišovaní a dokončovaní.
Niektoré varianty nemajú L3 ani D3 – čo to znamená?
Hodnota "-" v stĺpcoch L3 a D3 znamená, že nástroj nemá redukovaný krček – priemer krčka je rovnaký ako priemer stopky D2. Tieto varianty sú kompaktnejšie a vhodné pre kratšie zárezy. Varianty s L3 a D3 majú redukovaný krček (D3 < D2), čo umožňuje hlbší zárez pri zachovaní stability.
Kedy zvoliť [4krc] namiesto [kan]?
[kan] je optimalizovaná pre universálne frézovanie stien a kapiet s krátkym rezným obvodom. [4krc] je určená predovšetkým pre predfinišovanie a dokončovanie zvislých stien a podlahových plôch s väčším výberom rohových rádií (R = 0,4–3 mm). Pre operácie, kde je prioritou veľká rohová rádia a kombinovaný záber stena–podlaha, je [4krc] vhodnejšou voľbou.
Má [4krc] vnútorné chladenie?
Nie – KANTOS® [4krc] nemá vnútorné chladenie (IKZ = -). Pre ocele a liatiny je štandardné vonkajšie chladenie emulziou alebo tlakovým vzduchom dostatočné. Pri vyšších posuvoch (napr. vf = 2 941 mm/min) je dôležité zabezpečiť efektívny odvod triesok z reznej zóny.
Základné informácie
| Parameter | Hodnota |
|---|---|
| Typ nástroja | 4-briová stopková fréza s rohovou rádiou – 4-flute corner radius end mill |
| Rezný materiál | Spekane legované karbidy (hard metal) |
| Rohová rádia R | 0,4 / 0,5 / 0,8 / 1 / 1,5 / 2 / 3 mm (podľa variantu) |
| Počet brí | z = 4 |
| Priemer D1 | 4 / 5 / 6 / 8 / 10 / 12 / 16 mm |
| Priemer stopky D2 | 4 mm (D1 = 4 mm bez krčka) / 6 mm (D1 = 4–6 mm) / 8 mm (D1 = 8 mm) / 10 mm (D1 = 10 mm) / 12 mm (D1 = 12 mm) / 16 mm (D1 = 16 mm) |
| Uhol kužeľa °a | 0° (cylindrický krček) |
| Interné chladenie | Nie (bez IKZ) |
| Vhodné materiály | Steel, 1.400N, 1.000N, GG; podmienečne do 56 HRC, GjV, CrNi; NEVHODNÉ pre Ti, INC, ALU, GRAPH, GFK |
| Značka | KANTOS® (AURA® Frästechnik GmbH) |
Dodatočné parametre
| Kategória: | Rohové frézy s rádiusom |
|---|---|
| Hmotnosť: | 0.008 kg |
| Druh nástroja: | Monolitná fréza |
| Druh obrábania: | Hrubovanie, Dokončovanie |
| Rada: | 4KRC |
| Celková dĺžka: | 50 |
| Dĺžka reznej časti: | 7 |
| Obrábaný materiál: | Ocele kalené do 52 HRC, Ocele kalené do 48 HRC, Ocele do 1400 N, Ocele do 1000 N, Ocele do 800 N, Ocele (konštrukčné), Liatiny a oceloliatiny |
| Počet zubov: | 4 |
| Povlak: | S povlakom |
| Pracovná hĺbka: | 7 |
| Priemer nástroja: | 4 |
| Priemer stopky: | 4 |
| Rádius: | 0,4 |
| Rezný materiál: | Tvrdokov |
| Spôsob upnutia: | Stopka |
| Stredové chladenie: | Nie |
| Tvar nástroja: | Toroidná fréza |
| Úkos frézy: | 0 |
| Ak si želáte kompletné balenie, objednajte si: | 1 ks |
