Rohová fréza D1=3 R=0 z4 3SSF <56HRC
AURA KANTOS® [ssf] – Univerzálna stopková fréza bez ochrannej fazety pre dokončovanie zvislých stien a podlahových plôch
KANTOS® [ssf] je presná stopková fréza bez ochrannej fazety (R = 0), navrhnutá pre dokončovanie zvislých stien a podlahových plôch v širokom spektre materiálov. Rovný čelný rez umožňuje plný záber do materiálu a čistý rez pri tvorbe pravých rohov. Konštrukcia s 4–6 briami (z = 4, 5 alebo 6 podľa priemeru) a cylindrickým krčkom (°a = 0°) zaručuje vysokú stabilitu a rozsiahle nasadenie.
Vlastnosti frézy [ssf]
Nulový polomer rohu (R = 0) bez ochrannej fazety umožňuje frézovanie ostrých vnútorných rohov a čistých podlahových plôch. Variabilný počet brí (z = 4 pre D1 = 3–12 mm, z = 5 pre D1 = 8–25 mm, z = 6 pre D1 = 6–25 mm) poskytuje optimálny kompromis medzi stabilitou a odvode triesok pre každý priemer. Cylindrický krček (D3 blízko D1) s °a = 0° umožňuje výborné vedenie nástroja pri hlbokých zárezoch. Fréza je navrhnutá pre universálne nasadenie – od oceľových zliatin cez liatinu až po kondicionálne nasadenie na titán a niklové zliatiny.
Hlavné prednosti
- R = 0 (bez fazety) – ostré rohy a čisté podlahové plochy v jednom prechode
- Variabilné z = 4/5/6 – optimalizovaný počet brí pre každý priemer, vyšší posuv a lepší Ra
- Cylindrický krček (°a = 0°) – presné vedenie pri hlbokých zárezoch, D3 ≈ D1
- Rozsah D1 = 3–25 mm – pokrytie širokého spektra operácií na zvislých stenách a podlahách
- Universálne materiálové nasadenie – oceľ, liatina, CrNi zliatiny, titán (podmienečne)
Pre aké materiály je určená
Optimálna pre bežné konštrukčné ocele (Steel), nástrojové ocele (1.400N, 1.000N, do 52 a 48 HRC), liatinu GG a GjV. Podmienečne vhodná pre kalené ocele do 56 HRC, CrNi zliatiny, titán a INC. Nie je vhodná pre hliník, grafit ani GFK.
Typické nasadenie
Dokončovanie zvislých stien a podlahových plôch v kovových materiáloch, tvorba ostrých vnútorných rohov, frézovanie kapiet a drážok s rovným dnom. Ukážkové rezné dáta pre kód 02520 (D1 = 12 mm, z = 4): n = 2 389 ot./min, vf = 392 mm/min, vc = 90 m/min, ap = 12 mm, ae = 1,2 mm, fz = 0,041 mm – pri materiáli Steel, 56 HRC.
Výrobca: AURA® Frästechnik GmbH, Breidenbach, Nemecko. Technické zmeny vyhradené.
Parametre nástrojov

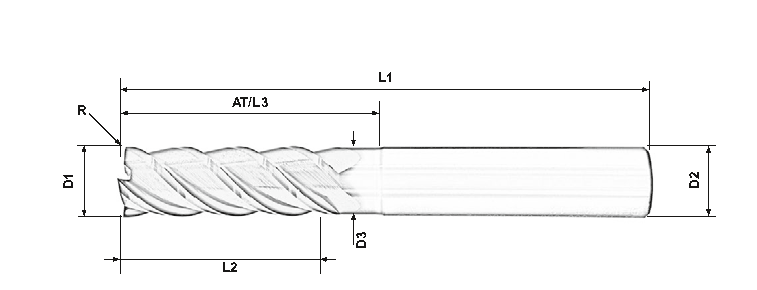

![Kotovaný nákres KANTOS® [ssf] – stopková fréza bez ochrannej fazety](https://cdn.myshoptet.com/usr/www.hhatools.sk/user/documents/upload/blobid0-62.png?1779878545)
| Kód | D1 (mm) | R (mm) | L2 (mm) | L3 (mm) | D3 (mm) | D2 (mm) | AT (mm) | °a | L1 (mm) | z | Stredové chladenie | iKlick |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 02522 | 3 | 0 | 6 | 7,5 | 2,88 | 6 | 7,5 | 0 | 51 | 4 | - |  |
| 02521 | 3 | 0 | 9 | 10,5 | 2,85 | 6 | 10,5 | 0 | 51 | 4 | - | |
| 00639 | 4 | 0 | 8 | 10 | 3,88 | 6 | 10 | 0 | 51 | 4 | - | |
| 00640 | 4 | 0 | 12 | 14 | 3,88 | 6 | 14 | 0 | 51 | 4 | - | |
| 00641 | 5 | 0 | 10 | 12,5 | 4,85 | 6 | 12,5 | 0 | 60 | 4 | - | |
| 00642 | 5 | 0 | 15 | 17,5 | 4,83 | 6 | 17,5 | 0 | 60 | 4 | - | |
| 00637 | 6 | 0 | 12 | 15 | 5,8 | 6 | 15 | 0 | 60 | 5 | - | |
| 00643 | 6 | 0 | 18 | 21 | 5,83 | 6 | 21 | 0 | 60 | 4 | - | |
| 00644 | 8 | 0 | 16 | 20 | 7,7 | 8 | 20 | 0 | 64 | 5 | - | |
| 00632 | 8 | 0 | 24 | 28 | 7,73 | 8 | 28 | 0 | 70 | 4 | - | |
| 00633 | 10 | 0 | 20 | 25 | 9,65 | 10 | 25 | 0 | 75 | 5 | - | |
| 00645 | 10 | 0 | 30 | 35 | 9,65 | 10 | 35 | 0 | 80 | 4 | - | |
| 00425 | 12 | 0 | 24 | 30 | 11,65 | 12 | 30 | 0 | 84 | 5 | - | |
| 02520 | 12 | 0 | 36 | 42 | 11,6 | 12 | 42 | 0 | 90 | 4 | - | |
| 00426 | 16 | 0 | 32 | 40 | 15,55 | 16 | 40 | 0 | 93 | 6 | - | |
| 00419 | 16 | 0 | 48 | 56 | 15,55 | 16 | 56 | 0 | 100 | 5 | - | |
| 00418 | 20 | 0 | 40 | 50 | 19,56 | 20 | 50 | 0 | 100 | 5 | - | |
| 02683 | 20 | 0 | 60 | 70 | 19,56 | 20 | 70 | 0 | 125 | 5 | - | |
| 02754 | 20 | 0 | 80 | 110 | 19,56 | 20 | 110 | 0 | 150 | 5 | - | |
| 06389 | 25 | 0 | 60 | 70 | 24,5 | 25 | 70 | 0 | 125 | 6 | - | |
| 06388 | 25 | 0 | 90 | 100 | 24,5 | 25 | 100 | 0 | 150 | 6 | - | |
Rozmery v mm. Skratky: D1 – priemer frézovania, R – polomer rohu (= 0, bez fazety), L2 – dĺžka rezu, L3 – dĺžka krčka (= AT), D3 – priemer krčka, D2 – priemer stopky, AT – dĺžka krčka, °a – uhol kužeľa (= 0°), L1 – celková dĺžka, z – počet brí, IKZ – interné chladenie.
Často kladené otázky
Čo znamená "ssf" v názve produktu?
Skratka [ssf] pravdepodobne odkazuje na "Sharp Square Finish" – dokončovacia stopková fréza s ostrým rohom. R = 0 znamená žiadnu ochrannú fazetu, čo umožňuje čisté ostré rohy pri frézovaní. Táto geometria je typická pre dokončovacie operácie na zvislých stenách a podlahových plochách, kde je vyžadovaná presnosť pravých rohov.
Prečo sa líši počet brí z podľa priemeru?
Pre malé priemery (D1 = 3–4 mm) sú použité 4 bria, pre stredné (D1 = 5–20 mm) 4 alebo 5 brí a pre veľké priemery (D1 = 6–25 mm) až 6 brí. Väčší priemer poskytuje viac priestoru pre bria, čo umožňuje lepší odvod triesok a vyšší posuv bez rizika chvenia. Vyšší počet brí tiež zvyšuje kvalitu povrchu Ra pri dokončovacom reze.
Kedy použiť [ssf] namiesto guľovej frézy?
[ssf] je určená pre plochy, kde je vyžadovaný ostrý roh (R = 0) – typicky zvislé steny, podlahové plochy a drážky s rovným dnom. Guľová fréza (napr. [mk] alebo [4sfb]) je vhodná pre zakrivené plochy a 3D kontúry. Pre kombinované operácie na rovných plochách s ostrými rohmi je [ssf] jednoznačne správna voľba.
Má [ssf] vnútorné chladenie?
Nie – KANTOS® [ssf] nemá vnútorné chladenie (IKZ = -). Pre bežné ocele a liatiny je štandardné vonkajšie chladenie emulziou alebo tlakovým vzduchom dostatočné. Pri hlbokých zárezoch (veľké ap) je dôležité zabezpečiť efektívny odvod triesok z reznej zóny, aby nedochádzalo k opakovanému rezaniu triesok a prehriatiu nástroja.
Základné informácie
| Parameter | Hodnota |
|---|---|
| Typ nástroja | Stopková fréza bez ochrannej fazety – sharp square end mill for finishing |
| Rezný materiál | Spekane legované karbidy (hard metal) |
| Polomer rohu R | 0 mm (bez fazety, ostrý roh) |
| Počet brí | z = 4, 5 alebo 6 (podľa priemeru D1) |
| Priemer D1 | 3 / 4 / 5 / 6 / 8 / 10 / 12 / 16 / 20 / 25 mm |
| Priemer stopky D2 | 6 mm (D1 = 3–6 mm) / 8 mm (D1 = 8 mm) / 10 mm (D1 = 10 mm) / 12 mm (D1 = 12 mm) / 16 mm (D1 = 16 mm) / 20 mm (D1 = 20 mm) / 25 mm (D1 = 25 mm) |
| Uhol kužeľa °a | 0° (cylindrický krček) |
| Interné chladenie | Nie (bez IKZ) |
| Vhodné materiály | Steel, 1.400N, 1.000N, GG, GjV; podmienečne do 56 HRC, CrNi, Ti, INC; NEVHODNÉ pre ALU, GRAPH, GFK |
| Značka | KANTOS® (AURA® Frästechnik GmbH) |
Dodatočné parametre
| Kategória: | Rohové frézy |
|---|---|
| Hmotnosť: | 0.016 kg |
| Druh nástroja: | Monolitná fréza |
| Druh obrábania: | Hrubovanie, Dokončovanie |
| Rada: | SSF |
| Celková dĺžka: | 51 |
| Dĺžka reznej časti: | 6 |
| Dĺžka valcovej časti: | 7,5 |
| Obrábaný materiál: | Ocele kalené do 52 HRC, Ocele kalené do 48 HRC, Ocele do 1400 N, Ocele do 1000 N, Ocele do 800 N, Ocele (konštrukčné), Liatiny a oceloliatiny |
| Počet zubov: | 4 |
| Povlak: | S povlakom |
| Pracovná hĺbka: | 7,5 |
| Priemer krčku: | 2,88 |
| Priemer nástroja: | 3 |
| Priemer stopky: | 6 |
| Rádius: | 0 |
| Rezný materiál: | Tvrdokov |
| Spôsob upnutia: | Stopka |
| Stredové chladenie: | Nie |
| Tvar nástroja: | Rohová fréza |
| Úkos frézy: | 0 |
| Ak si želáte kompletné balenie, objednajte si: | 1 ks |
