Rohová fréza D1=3 R=0 z3 3ESV <56HRC
AURA KANTOS® [3esv] – 3-briová stopková fréza s ochrannou fasou pre kalené ocele do 56 HRC
KANTOS® [3esv] je 3-briová stopková fréza (end mill) s ochrannou skosením (ESV – Ecken-Schutz-Verschleiss), navrhnutá pre maximálnu procesovú spoľahlivosť aj v náročných podmienkach. Fréza je určená pre rôzne smery frézovacích pohybov vrátane vŕtania a ponorného rezu (drilling and diving).
Vlastnosti frézy [3esv]
Tri bria (z = 3) poskytujú vyvážený kompromis medzi tuhosťou (2 briá) a hladkosťou povrchu (4 briá). Špeciálna ochranná skosenie na rohu nástroja zvyšuje jeho odolnosť voči vylamovaniu pri prerušovaných rezoch alebo pri tvrdom vstupe do materiálu. Fréza je univerzálne použiteľná a zvládne hrubovanie aj dokončovanie. Dostupné sú štandardné varianty (bez krčka, L3/D3=–) aj varianty s cylindrickým krčkom pre hlbšie dutiny.
Hlavné prednosti
- Ochranná skosenie (ESV) – odolnosť voči vylamovaniu rohu nástroja, dlhšia životnosť
- Vŕtanie a ponorný rez – schopnosť priameho zarezávania (drilling and diving) bez predvrtávania
- Univerzálne použitie – vhodná pre hrubovanie aj dokončovanie v jednom nástroji
- Hladký chod – 3 bria zabezpečujú rovnomerný záber a minimálne vibrácie
- Rozsah D1 = 3–20 mm – kompletné pokrytie bežných frézovacích operácií
Pre aké materiály je určená
Optimálna pre kalené ocele do 56 HRC a materiály 1.400N, 1.000N a Steel. Podmienečne vhodná pre materiály do 52 a 48 HRC a liatinu GG. Nie je určená pre materiály nad 58 HRC, CrNi zliatiny, titán, INC, ALU, AlSi, Cu, GRAPH ani GFK.
Typické nasadenie
Všeobecné frézovanie dutín, kapsy, drážok a kontúr v kalených nástrojových oceliach do 56 HRC. Vhodná pre ponorné pohyby, frézovanie rohov a plôch s prerušovaným záberom. Ukážkové rezné dáta pre kód 00385 (D1 = 12 mm): n = 2 919 ot./min, vf = 184 mm/min, vc = 110 m/min, ap = 9,00 mm, ae = 0,00 mm, fz = 0,021 mm – pri materiáli < 56 HRC.
Výrobca: AURA® Frästechnik GmbH, Breidenbach, Nemecko. Technické zmeny vyhradené.
Parametre nástrojov

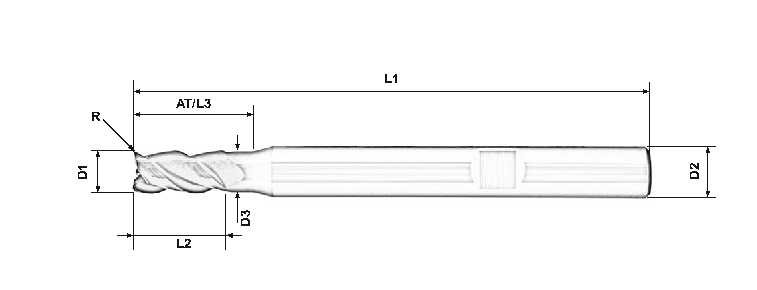

![Kotovaný nákres KANTOS® [3esv] – 3-briová stopková fréza s ochrannou fasou](https://cdn.myshoptet.com/usr/www.hhatools.sk/user/documents/upload/blobid0-59.png?1779871702)
| Kód | D1 (mm) | R (mm) | L2 (mm) | L3 (mm) | D3 (mm) | D2 (mm) | AT (mm) | °a | L1 (mm) | z | Stredové chladenie | iKlick |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 00627 | 3 | 0 | 10 | 13 | 2,9 | 6 | 13 | 0 | 58 | 3 | - |  |
| 00628 | 3,5 | 0 | 10 | 13 | 3,34 | 6 | 13 | 0 | 58 | 3 | - | |
| 00456 | 4 | 0 | 10 | 13 | 3,8 | 6 | 13 | 0 | 58 | 3 | - | |
| 00629 | 4,5 | 0 | 10 | 13 | 4,3 | 6 | 13 | 0 | 58 | 3 | - | |
| 00413 | 5 | 0 | 10 | 13 | 4,8 | 6 | 13 | 0 | 58 | 3 | - | |
| 06350 | 5,5 | 0 | 10 | 13 | 5,3 | 6 | 13 | 0 | 58 | 3 | - | |
| 00420 | 6 | 0 | 15 | - | - | 6 | 15 | 0 | 58 | 3 | - | |
| 19740 | 6 | 0 | 15 | 20 | 5,6 | 6 | 20 | 0 | 58 | 3 | - | |
| 19741 | 6 | 0 | 15 | 25 | 5,6 | 6 | 25 | 0 | 58 | 3 | - | |
| 01541 | 7 | 0 | 17 | - | - | 8 | 17 | 0 | 64 | 3 | - | |
| 00383 | 8 | 0 | 17 | - | - | 8 | 17 | 0 | 64 | 3 | - | |
| 19742 | 8 | 0 | 17 | 26 | 7,6 | 8 | 26 | 0 | 64 | 3 | - | |
| 19743 | 8 | 0 | 17 | 30 | 7,6 | 8 | 30 | 0 | 64 | 3 | - | |
| 01542 | 9 | 0 | 20 | - | - | 10 | 20 | 0 | 73 | 3 | - | |
| 06351 | 9,5 | 0 | 22 | - | - | 10 | 22 | 0 | 73 | 3 | - | |
| 00384 | 10 | 0 | 22 | - | - | 10 | 22 | 0 | 73 | 3 | - | |
| 19744 | 10 | 0 | 22 | 32 | 9,5 | 10 | 32 | 0 | 73 | 3 | - | |
| 19745 | 10 | 0 | 22 | 35 | 9,5 | 10 | 35 | 0 | 73 | 3 | - | |
| 06352 | 11 | 0 | 25 | - | - | 12 | 25 | 0 | 84 | 3 | - | |
| 00385 | 12 | 0 | 25 | - | - | 12 | 25 | 0 | 84 | 3 | - | |
| 19746 | 12 | 0 | 25 | 35 | 11,5 | 12 | 35 | 0 | 84 | 3 | - | |
| 19747 | 12 | 0 | 25 | 38 | 11,5 | 12 | 38 | 0 | 84 | 3 | - | |
| 00630 | 14 | 0 | 28 | - | - | 14 | 28 | 0 | 90 | 3 | - | |
| 00386 | 16 | 0 | 32 | - | - | 16 | 32 | 0 | 93 | 3 | - | |
| 00387 | 20 | 0 | 40 | - | - | 20 | 40 | 0 | 105 | 3 | - | |
| 19748 | 20 | 0 | 60 | - | - | 20 | 60 | 0 | 125 | 3 | - | |
Rozmery v mm. Skratky: D1 – priemer frézovania, R – polomer rohu (= 0, plochý roh s ESV fasou), L2 – dĺžka rezu, L3 – dĺžka krčka (= AT, „–" = bez zúženia), D3 – priemer krčka („–" = bez zúženia), D2 – priemer stopky, AT – dĺžka krčka, °a – uhol kužeľa (= 0°), L1 – celková dĺžka, z – počet brí, IKZ – interné chladenie.
Často kladené otázky
Čo je ochranná skosenie (ESV) a na čo slúži?
ESV (Ecken-Schutz-Verschleiss – ochranná skosenie rohu) je malé skosenie na rohách reznej hrany frézy. Ostré rohy sú mechanicky najslabším miestom nástroja – pri prerušovaných rezoch, pri náraze do tvrdého materiálu alebo pri vibráciách majú tendenciu sa vylamovať. Ochranná skosenie prerozdeľuje toto zaťaženie na väčšiu plochu a výrazne predlžuje životnosť rohov nástroja.
Čo znamená "drilling and diving" pri frézach?
Drilling and diving (vŕtanie a ponorný rez) označuje schopnosť frézy vstúpiť do materiálu priamym axiálnym pohybom – teda bez predchádzajúceho navŕtania. Nie každá fréza to zvládne: pre priamy zárez musia bria dosahovať blízko k osi rotácie. [3esv] je konštruovaná tak, aby toto umožňovala, čo výrazne zjednodušuje programovanie obrábacích dráh.
Aký je rozdiel medzi variantmi bez krčka (L3/D3 = –) a s krčkom?
Varianty bez krčka (L3 = –, D3 = –) sú štandardné stopkové frézy, kde priemer nástroja od reznej hrany po stopku zostáva konštantný (D3 = D2). Varianty s krčkom (napr. L3 = 26 mm, D3 = 7,6 mm pri D1 = 8 mm) majú zúžený cylindrický krček za reznou zónou, čo umožňuje hlbšie zárezy do dutín bez kolízie stopky so stienou obrobku.
Prečo má [3esv] 3 bria namiesto 2 alebo 4?
Dve briá (ako [mk]) sú vhodné pre mäkké materiály a guľové frézy, kde je dôležitý priestor pre odvod triesok. Štyri briá ([4sfb]) sú lepšie pre povrchové dokončovanie rovných plôch. Tri bria sú kompromisom: väčší priestor pre odvod triesok ako 4 briá (dôležité pri stredne tvrdých materiáloch) a zároveň hladší povrch ako pri 2 briach. Pre stopkové frézy na kalené ocele je z = 3 preto bežnou voľbou.
Základné informácie
| Parameter | Hodnota |
|---|---|
| Typ nástroja | 3-briová stopková fréza s ochrannou fasou – 3-flute end mill with protective chamfer |
| Rezný materiál | Spekane legované karbidy (hard metal) |
| Počet brí | z = 3 |
| Polomer R | 0 mm (plochý roh s ochrannou fasou ESV) |
| Priemer D1 | 3 / 3,5 / 4 / 4,5 / 5 / 5,5 / 6 / 7 / 8 / 9 / 9,5 / 10 / 11 / 12 / 14 / 16 / 20 mm |
| Priemer stopky D2 | 6 mm (D1 = 3–6 mm) / 8 mm (D1 = 7–8 mm) / 10 mm (D1 = 9–10 mm) / 12 mm (D1 = 11–12 mm) / 14 mm (D1 = 14 mm) / 16 mm (D1 = 16 mm) / 20 mm (D1 = 20 mm) |
| Uhol kužeľa °a | 0° (cylindrický krček) |
| Interné chladenie | Nie (bez IKZ) |
| Krček | Varianty bez krčka (štandardné) aj s cylindrickým krčkom pre hlboké dutiny |
| Vhodné materiály | Ocele do 56 HRC, 1.400N, 1.000N, Steel, GG; podmienečne do 52 a 48 HRC; NEVHODNÉ pre CrNi, Ti, ALU, GRAPH |
| Značka | KANTOS® (AURA® Frästechnik GmbH) |
Dodatočné parametre
| Kategória: | Rohové frézy |
|---|---|
| Hmotnosť: | 0.018 kg |
| Druh nástroja: | Monolitná fréza |
| Druh obrábania: | Hrubovanie, Dokončovanie |
| Rada: | 3ESV |
| Celková dĺžka: | 58 |
| Dĺžka reznej časti: | 10 |
| Dĺžka valcovej časti: | 13 |
| Obrábaný materiál: | Ocele kalené do 48 HRC, Ocele do 1400 N, Ocele do 1000 N, Ocele do 800 N, Ocele (konštrukčné), Liatiny a oceloliatiny |
| Počet zubov: | 3 |
| Povlak: | S povlakom |
| Pracovná hĺbka: | 13 |
| Priemer krčku: | 2,9 |
| Priemer nástroja: | 3 |
| Priemer stopky: | 6 |
| Rádius: | 0 |
| Rezný materiál: | Tvrdokov |
| Spôsob upnutia: | Stopka |
| Stredové chladenie: | Nie |
| Tvar nástroja: | Rohová fréza |
| Úkos frézy: | 0 |
| Ak si želáte kompletné balenie, objednajte si: | 1 ks |
