Rohová fréza D1=3 F=0,15 z4 4RVS <52HRC s krčkom
AURA KANTOS® [4rvs] – 4-briová stopková fréza s ochrannou fazetou pre obrábanie chrómovo-niklových a titánových zliatin
KANTOS® [4rvs] je presná 4-briová stopková fréza (z = 4) s ochrannou fazetou F = 0,15–0,6 mm, špeciálne navrhnutá pre obrábanie chrómovo-niklových (CrNi) a titánových (Ti) zliatin, niklových supersliatin (INC) a ušľachtilých ocelí. Rezná geometria je optimalizovaná pre frézovanie ramien a trochoidal milling, vytvára vynikajúce zvislé steny s vysokou procesnou spoľahlivosťou.
Vlastnosti frézy [4rvs]
Ochranná fazeta F (0,15 až 0,6 mm podľa priemeru) chráni čelnú reznú hranu pred vylamovaním pri záberoch do ťažkoobrobiteľných materiálov. Špeciálna geometria rezných hrán s 4 briami je optimalizovaná pre nízke reznú sily pri CrNi zliatinách, titáne a INC – materiáloch náchylných na spevňovanie za studena. Cylindrický krček (°a = 0°) umožňuje stabilné vedenie aj pri trochoidal machining s veľkým ap.
Hlavné prednosti
- Špeciálne pre CrNi, Ti, INC – geometria optimalizovaná pre ťažkoobrobiteľné materiály
- Trochoidal milling – veľký ap pri malom ae, efektívne obrábanie s minimálnym teplom
- Ochranná fazeta F = 0,15–0,6 mm – spoľahlivá ochrana hrany, vysoká procesná bezpečnosť
- Vynikajúce zvislé steny – presné frézovanie ramien v korozivzdorných oceliach
- Predfinišovanie aj dokončovanie – universálne nasadenie v jednom nástroji
Pre aké materiály je určená
Primárne pre CrNi zliatiny (nehrdzavejúce ocele), titánové zliatiny (Ti), niklové superzliatiny (INC) a liatinu GG. Podmienečne vhodná pre nástrojové ocele (1.400N, 1.000N, do 52 a 48 HRC), bežné ocele (Steel) a GjV. Nie je vhodná pre kalené ocele nad 56 HRC, hliník, grafit ani GFK.
Typické nasadenie
Frézovanie ramien a kapiet v korozivzdorných oceliach (napr. 316L, 17-4 PH), titánových zliatinách (Ti-6Al-4V) a niklových supersliatinách (Inconel 718). Trochoidal milling pre efektívne obrábanie s minimálnym teplom v zóne rezu. Ukážkové rezné dáta pre kód 05740 (D1 = 10 mm, F = 0,4 mm, z = 4): n = 4 140 ot./min, vf = 994 mm/min, vc = 130 m/min, ap = 18 mm, ae = 0 mm, fz = 0,06 mm – pri materiáli CrNi.
Výrobca: AURA® Frästechnik GmbH, Breidenbach, Nemecko. Technické zmeny vyhradené.
Parametre nástrojov

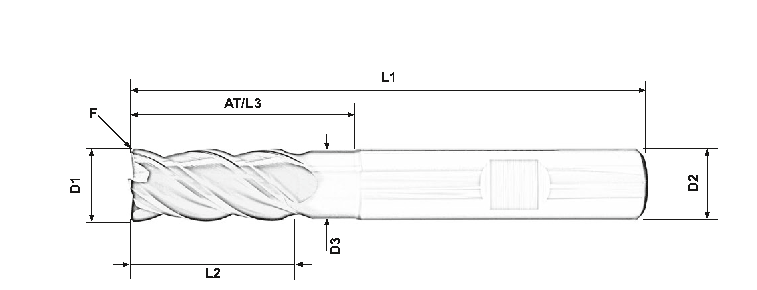

![Kotovaný nákres KANTOS® [4rvs] – 4-briová stopková fréza s ochrannou fazetou pre CrNi a Ti zliatiny](https://cdn.myshoptet.com/usr/www.hhatools.sk/user/documents/upload/blobid0-74.png?1779893770)
| Kód | D1 (mm) | R (mm) | L2 (mm) | L3 (mm) | D3 (mm) | D2 (mm) | AT (mm) | °a | L1 (mm) | z | Stredové chladenie | iKlick |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 05735 | 3 | 0,15 | 6 | 9 | 2,9 | 6 | 9 | 0 | 51 | 4 | - |  |
| 05736 | 4 | 0,15 | 8 | 12 | 3,8 | 6 | 12 | 0 | 51 | 4 | - | |
| 05737 | 5 | 0,15 | 10 | 15 | 4,84 | 6 | 15 | 0 | 51 | 4 | - | |
| 05738 | 6 | 0,25 | 12 | 18 | 5,6 | 6 | 18 | 0 | 58 | 4 | - | |
| 05739 | 8 | 0,3 | 16 | 24 | 7,6 | 8 | 24 | 0 | 64 | 4 | - | |
| 05740 | 10 | 0,4 | 20 | 30 | 9,65 | 10 | 30 | 0 | 73 | 4 | - | |
| 05741 | 12 | 0,5 | 24 | 36 | 11,55 | 12 | 36 | 0 | 84 | 4 | - | |
| 05742 | 16 | 0,5 | 32 | 48 | 15,3 | 16 | 48 | 0 | 100 | 4 | - | |
| 05743 | 20 | 0,6 | 40 | 60 | 19,2 | 20 | 60 | 0 | 125 | 4 | - | |
Rozmery v mm. Skratky: D1 – priemer frézovania, F – ochranná fazeta (protective chamfer), L2 – dĺžka rezu, L3 – dĺžka krčka (= AT), D3 – priemer krčka, D2 – priemer stopky, AT – dĺžka krčka, °a – uhol kužeľa (= 0°), L1 – celková dĺžka, z – počet brí, IKZ – interné chladenie.
Často kladené otázky
Čo znamená "4rvs" v názve produktu?
Skratka [4rvs] pravdepodobne odkazuje na "4-flute rostfrei/Edelstahl" alebo "4-flute for rust-resistant/stainless" – 4-briová fréza pre nehrdzavejúce ocele a špeciálne zliatiny. Geometria je špeciálne navrhnutá pre CrNi, titán a niklové supersliatiny, kde štandardné frézy trpia pred časnou opotrebou a vylamovaním rezných hrán.
Prečo je [4rvs] lepšia pre CrNi ako štandardná [4esv]?
CrNi zliatiny a titán majú tendenciu spevňovať sa za studena počas obrábania (work hardening). [4rvs] má špeciálnu geometriu s optimalizovanými uhlami čela a chrbta, ktorá minimalizuje tepelné zaťaženie a spevňovanie materiálu. Ochranná fazeta F je dimenzovaná pre spoľahlivý záber do CrNi bez rizika vydrolenia. Štandardná [4esv] nie je pre tieto materiály optimalizovaná.
Čo je trochoidal milling a kedy ho použiť?
Trochoidal milling je stratégia, kde fréza vykonáva trochoidal pohyb – kombináciu rotačného a lineárneho pohybu s malým radiálnym záberom ae (napr. 5–15 % D1) a veľkým axiálnym záberom ap (napr. 1–2× D1). Výsledkom je minimálne teplo v materiáli, dlhá životnosť nástroja a efektívne obrábanie tvrdých materiálov. Pre CrNi a Ti je trochoidal milling s [4rvs] výrazne efektívnejší ako konvenčné frézovanie.
Má [4rvs] vnútorné chladenie?
Nie – KANTOS® [4rvs] nemá vnútorné chladenie (IKZ = -). Pri obrábaní CrNi a Ti je efektívne chladenie kľúčové pre životnosť nástroja. Odporúča sa vysokotlakové vonkajšie chladenie emulziou alebo pre titán aj minimálne mazanie (MQL). Dôležitý je vydatný prívod chladiva priamo do reznej zóny.
Základné informácie
| Parameter | Hodnota |
|---|---|
| Typ nástroja | 4-briová stopková fréza s ochrannou fazetou pre CrNi/Ti/INC – 4-flute end mill with protective chamfer for stainless and special alloys |
| Rezný materiál | Spekane legované karbidy (hard metal) |
| Ochranná fazeta F | 0,15 mm (D1 = 3–5 mm) / 0,25 mm (D1 = 6 mm) / 0,3 mm (D1 = 8 mm) / 0,4 mm (D1 = 10 mm) / 0,5 mm (D1 = 12–16 mm) / 0,6 mm (D1 = 20 mm) |
| Počet brí | z = 4 |
| Priemer D1 | 3 / 4 / 5 / 6 / 8 / 10 / 12 / 16 / 20 mm |
| Priemer stopky D2 | 6 mm (D1 = 3–6 mm) / 8 mm (D1 = 8 mm) / 10 mm (D1 = 10 mm) / 12 mm (D1 = 12 mm) / 16 mm (D1 = 16 mm) / 20 mm (D1 = 20 mm) |
| Uhol kužeľa °a | 0° (cylindrický krček) |
| Interné chladenie | Nie (bez IKZ) |
| Primárne materiály | CrNi (nehrdzavejúce ocele), Ti (titán), INC (niklové supersliatiny), GG |
| Podmienečne vhodné | 1.400N, 1.000N, Steel, GjV, do 52 HRC; NEVHODNÉ pre >56 HRC, ALU, GRAPH, GFK |
| Značka | KANTOS® (AURA® Frästechnik GmbH) |
Dodatočné parametre
| Kategória: | Rohové frézy |
|---|---|
| Hmotnosť: | 0.016 kg |
| Druh nástroja: | Monolitná fréza |
| Druh obrábania: | Dokončovanie, Trochoidné obrábanie |
| Rada: | 4RVS |
| Celková dĺžka: | 51 |
| Dĺžka reznej časti: | 6 |
| Dĺžka valcovej časti: | 9 |
| Obrábaný materiál: | Nerez, Titán a jeho zliatiny, Superzliatiny, Vermicular |
| Počet zubov: | 4 |
| Povlak: | S povlakom |
| Pracovná hĺbka: | 9 |
| Priemer krčku: | 2,9 |
| Priemer nástroja: | 3 |
| Priemer stopky: | 6 |
| Rezný materiál: | Tvrdokov |
| Spôsob upnutia: | Stopka |
| Stredové chladenie: | Nie |
| Tvar nástroja: | Rohová fréza |
| Úkos frézy: | 0 |
| Zrazenie hrany: | 0,15 |
| Ak si želáte kompletné balenie, objednajte si: | 1 ks |
