Rohová fréza D1=3 F=0,1 z4 4ESV <56HRC s krčkom
AURA KANTOS® [4esv] – 4-briová stopková fréza s ochrannou fazetou pre drážkovanie, orezávanie a vŕtacie frézovanie
KANTOS® [4esv] je presná 4-briová stopková fréza (z = 4) s ochrannou fazetou F = 0,1–0,35 mm a rôznymi uhlami skrutu. Rezná geometria je navrhnutá pre drážkovanie, orezávanie a vŕtacie frézovanie – umožňuje plné ponorenie do materiálu a universálne nasadenie v oceliach, liatinych a nástrojových zliatinách.
Vlastnosti frézy [4esv]
Ochranná fazeta F (0,1 až 0,35 mm podľa priemeru) chráni čelnú reznú hranu pred vylamovaním pri plnom ponorení do materiálu. Štyri bria (z = 4) so striedavými uhlami skrutu zabezpečujú plynulý chod a rovnomerné zaťaženie nástroja. Cylindrický krček (°a = 0°) s D3 < D2 umožňuje hlboké zárezy pri zachovaní vysokej tuhosti. Fréza je vhodná pre plné drážkovanie, orezávanie stien a vŕtacie frézovanie v jednom nástroji.
Hlavné prednosti
- Ochranná fazeta F = 0,1–0,35 mm – ochrana čelnej reznej hrany, spoľahlivé plné ponorenie
- Rôzne uhly skrutu – plynulý chod, rovnomerné zaťaženie, nižšie vibrácie
- Drážkovanie, orezávanie aj vŕtanie – universálna operácia v jednom nástroji
- Vysoká procesná spoľahlivosť – stabilný záber aj pri plnom priemere
- Rozsah D1 = 3–20 mm – široké pokrytie bežných operácií v oceliach a liatiných
Pre aké materiály je určená
Optimálna pre bežné konštrukčné ocele (Steel), nástrojové ocele (1.400N, 1.000N, do 52 a 48 HRC) a liatinu GG. Podmienečne vhodná pre kalené ocele do 56 HRC. Nie je vhodná pre CrNi zliatiny, titán, INC, hliník, AlSi, meď, grafit ani GFK.
Typické nasadenie
Drážkovanie a frézovanie uzatvorených kapiet s plným zárezom, orezávanie zvislých stien a vŕtacie frézovanie (helical interpolation) v nástrojových oceliach. Ukážkové rezné dáta pre kód 01399 (D1 = 8 mm, F = 0,15 mm, z = 4): n = 5 175 ot./min, vf = 828 mm/min, vc = 130 m/min, ap = 8 mm, ae = 0 mm, fz = 0,04 mm – pri materiáli 1.000N.
Výrobca: AURA® Frästechnik GmbH, Breidenbach, Nemecko. Technické zmeny vyhradené.
Parametre nástrojov

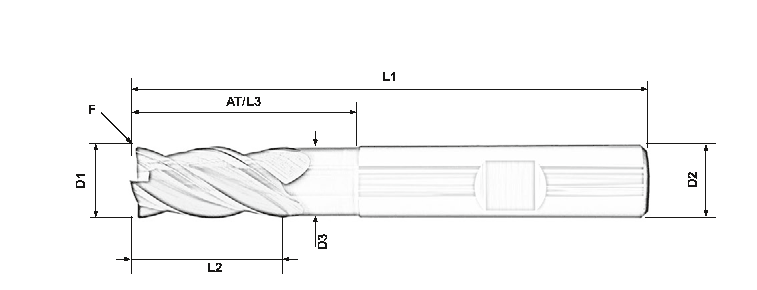

![Kotovaný nákres KANTOS® [4esv] – 4-briová stopková fréza s ochrannou fazetou](https://cdn.myshoptet.com/usr/www.hhatools.sk/user/documents/upload/blobid0-65.png?1779887686)
| Kód | D1 (mm) | R (mm) | L2 (mm) | L3 (mm) | D3 (mm) | D2 (mm) | AT (mm) | °a | L1 (mm) | z | Stredové chladenie | iKlick |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 05729 | 3 | 0,1 | 4,5 | 6 | 2,93 | 6 | 6 | 0 | 51 | 4 | - |  |
| 05732 | 3 | 0,1 | 6 | 9 | 2,93 | 6 | 9 | 0 | 51 | 4 | - | |
| 05730 | 4 | 0,1 | 6 | 8 | 3,8 | 6 | 8 | 0 | 51 | 4 | - | |
| 05733 | 4 | 0,1 | 8 | 12 | 3,84 | 6 | 12 | 0 | 51 | 4 | - | |
| 10304 | 4 | 0,1 | 15 | 15 | 3,8 | 4 | 15 | 0 | 60 | 4 | - | |
| 05731 | 5 | 0,1 | 7,5 | 10 | 4,8 | 6 | 10 | 0 | 51 | 4 | - | |
| 05734 | 5 | 0,1 | 10 | 15 | 4,65 | 6 | 15 | 0 | 51 | 4 | - | |
| 02136 | 6 | 0,1 | 9 | 12 | 5,6 | 6 | 12 | 0 | 51 | 4 | - | |
| 01398 | 6 | 0,1 | 12 | 18 | 5,6 | 6 | 18 | 0 | 60 | 4 | - | |
| 04874 | 6 | 0,1 | 12 | 30 | 5,65 | 6 | 30 | 0 | 70 | 4 | - | |
| 02151 | 8 | 0,15 | 12 | 16 | 7,6 | 8 | 16 | 0 | 59 | 4 | - | |
| 01399 | 8 | 0,15 | 16 | 24 | 7,6 | 8 | 24 | 0 | 64 | 4 | - | |
| 19734 | 8 | 0,15 | 16 | 40 | 7,65 | 8 | 40 | 0 | 80 | 4 | - | |
| 02152 | 10 | 0,2 | 15 | 20 | 9,55 | 10 | 20 | 0 | 67 | 4 | - | |
| 01400 | 10 | 0,2 | 20 | 30 | 9,65 | 10 | 30 | 0 | 75 | 4 | - | |
| 19735 | 10 | 0,2 | 20 | 50 | 9,5 | 10 | 50 | 0 | 90 | 4 | - | |
Rozmery v mm. Skratky: D1 – priemer frézovania, F – ochranná fazeta (protective chamfer), L2 – dĺžka rezu, L3 – dĺžka krčka (= AT), D3 – priemer krčka, D2 – priemer stopky, AT – dĺžka krčka, °a – uhol kužeľa (= 0°), L1 – celková dĺžka, z – počet brí, IKZ – interné chladenie.
Často kladené otázky
Čo znamená "4esv" v názve produktu?
Skratka [4esv] pravdepodobne odkazuje na "4-flute end mill with protective chamfer" (Schutzfase = ochranná fazeta). Číslo 4 udáva počet brí (z = 4), "esv" opisuje konštrukciu s ochrannou fazetou a striedavými uhlami skrutu. Táto kombinácia umožňuje plné ponorenie do materiálu a drážkovanie bez rizika vylamovania čelnej reznej hrany.
Aký je rozdiel medzi [4esv] a [ssf]?
[ssf] má R = 0 bez akejkoľvek fazety – ideálna pre dokončovanie zvislých stien s ostrými rohmi. [4esv] má ochrannú fazetu F = 0,1–0,35 mm, ktorá chráni čelnú hranu pri plnom ponorení do materiálu. Pre drážkovanie a vŕtacie frézovanie je [4esv] výrazne spoľahlivejšia voľba ako [ssf], pretože fazeta absorbuje nárazové zaťaženie pri záberoch.
Prečo má [4esv] rôzne uhly skrutu?
Striedavé uhly skrutu (unequal helix angles) rozkladajú rezonančné frekvencie rezného procesu, čím potláčajú vibrácie a chvenie. Výsledkom je plynulý chod aj pri vyšších posuvoch a hlbokých zárezoch. Táto geometria je obzvlášť výhodná pri drážkovaní v oceliach, kde by rovnaké uhly mohli spôsobovať periodické vibrácie.
Má [4esv] vnútorné chladenie?
Nie – KANTOS® [4esv] nemá vnútorné chladenie (IKZ = -). Pre bežné ocele a liatiny je štandardné vonkajšie chladenie emulziou dostatočné. Pri plnom drážkovaní (ap = D1) je dôležité zabezpečiť vydatný prívod chladiva do reznej zóny a efektívny odvod triesok, aby nedochádzalo k ich opakovanému rezaniu.
Základné informácie
| Parameter | Hodnota |
|---|---|
| Typ nástroja | 4-briová stopková fréza s ochrannou fazetou – 4-flute end mill with protective chamfer |
| Rezný materiál | Spekane legované karbidy (hard metal) |
| Ochranná fazeta F | 0,1 mm (D1 = 3–6 mm) / 0,15 mm (D1 = 8 mm) / 0,2 mm (D1 = 10 mm) / 0,25 mm (D1 = 12–14 mm) / 0,3 mm (D1 = 16–18 mm) / 0,35 mm (D1 = 20 mm) |
| Počet brí | z = 4 (striedavé uhly skrutu) |
| Priemer D1 | 3 / 4 / 5 / 6 / 8 / 10 / 12 / 14 / 16 / 18 / 20 mm |
| Priemer stopky D2 | 4 mm (D1 = 4 mm, variant) / 6 mm (D1 = 3–6 mm) / 8 mm (D1 = 8 mm) / 10 mm (D1 = 10 mm) / 12 mm (D1 = 12 mm) / 14 mm (D1 = 14 mm) / 16 mm (D1 = 16 mm) / 18 mm (D1 = 18 mm) / 20 mm (D1 = 20 mm) |
| Uhol kužeľa °a | 0° (cylindrický krček) |
| Interné chladenie | Nie (bez IKZ) |
| Vhodné materiály | Steel, 1.400N, 1.000N, GG; podmienečne do 56 HRC; NEVHODNÉ pre CrNi, Ti, INC, ALU, GRAPH, GFK |
| Značka | KANTOS® (AURA® Frästechnik GmbH) |
Dodatočné parametre
| Kategória: | Rohové frézy |
|---|---|
| Hmotnosť: | 0.015 kg |
| Druh nástroja: | Monolitná fréza |
| Druh obrábania: | Hrubovanie, Dokončovanie |
| Rada: | 4ESV |
| Celková dĺžka: | 51 |
| Dĺžka reznej časti: | 4,5 |
| Dĺžka valcovej časti: | 6 |
| Obrábaný materiál: | Ocele kalené do 52 HRC, Ocele kalené do 48 HRC, Ocele do 1400 N, Ocele do 1000 N, Ocele do 800 N, Ocele (konštrukčné), Liatiny a oceloliatiny |
| Počet zubov: | 4 |
| Povlak: | S povlakom |
| Pracovná hĺbka: | 6 |
| Priemer krčku: | 2,93 |
| Priemer nástroja: | 3 |
| Priemer stopky: | 6 |
| Rezný materiál: | Tvrdokov |
| Spôsob upnutia: | Stopka |
| Stredové chladenie: | Nie |
| Tvar nástroja: | Rohová fréza |
| Úkos frézy: | 0 |
| Zrazenie hrany: | 0,1 |
| Ak si želáte kompletné balenie, objednajte si: | 1 ks |
