Rohová fréza D1=3 F=0,05 4HQC <65HRC
AURA KANTOS® [4hqc] – 4-briová fréza s ochrannou faseťou pre kalené ocele
KANTOS® [4hqc] je štvorbriová stopková fréza s ochrannou zrazenou hranou (chamfer) pre obrábanie kalených nástrojových ocelí do 65 HRC. Rezná geometria je navrhnutá pre trochoidálne frézovanie aj frézovanie ramien, s dôrazom na vysokú procesnú bezpečnosť.
Vlastnosti frézy [4hqc]
Ochranné zrazené ostrie (chamfer) na špíčke frézy zvyšuje odolnosť nástroja voči vylamovaniu pri nárázaní do materiálu. Fréza je vhodná pre stratégiu trochoidálneho frézovania (vysokovýkonné obrábanie s malým ae a veľkým ap) aj pre klasické obrábanie ramien. Ochranná faseť F = 0,05 mm (D1 = 3–4 mm) alebo 0,1 mm (D1 = 6–20 mm).
Hlavné prednosti
- Vysoká procesná bezpečnosť – ochranná faseť zabraňuje vylamovaniu špíčky pri kontakte s obrobkom
- Predhrubovanie aj dokončovanie – univerzálna fréza vhodná pre obe operačné stupne
- Trochoidálne frézovanie – optimalizovaná geometria pre vysokovýkonné frézovanie s malým ae
- Kvalitné zvislé steny – vytvára presné zvisle obrábané steny s dobrou kvalitou povrchu
Pre aké materiály je určená
Fréza je optimálna pre kalené nástrojové ocele od 48 do 65 HRC (vrátane 1.2714HH, 1.2311, 1.2379). Je taktiež vhodná pre liatinu GG. Nie je určená pre CrNi zliatiny, titán, hliník ani kompozity.
Typické nasadenie
Trochoidálne frézovanie vreciek a drážok v kalených oceľiach, frézovanie ramien pre presnú vþrobu zápustiek a foriem, predhrubovanie a dokončovanie v jednom nástroji. Ukážkové rezné dáta pre kód 04460 (D1 = 10 mm): n = 796 ot./min, vf = 105 mm/min, vc = 25 m/min, ap = 18 mm, ae = 1 mm.
Výobca: AURA® Frästechnik GmbH, Breidenbach, Nemecko. Technické zmeny vyhradené.

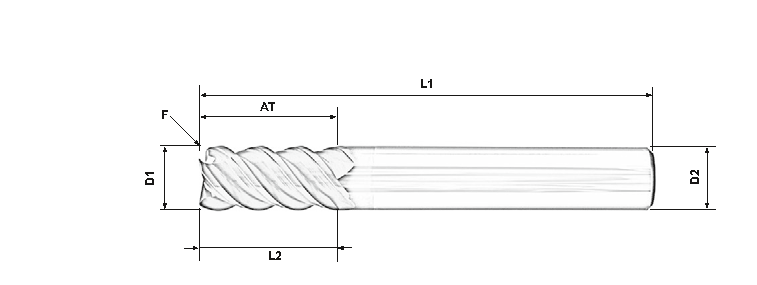

Parametre nástrojov
![Kótovaný nákres frézy AURA KANTOS [4hqc]](https://cdn.myshoptet.com/usr/www.hhatools.sk/user/documents/upload/blobid0-29.png?1779778840)
| Kód | D1 (mm) | F (mm) | L2 (mm) | L3 (mm) | D3 (mm) | D2 (mm) | AT (mm) | °a | L1 (mm) | z | Stredové chladenie | iKlick |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 04453 | 3 | 0,05 | 7 | 9 | 2,88 | 6 | 9 | 0 | 60 | 4 | – |  |
| 04454 | 3 | 0,05 | 10 | 12 | 2,88 | 6 | 12 | 0 | 60 | 4 | – | |
| 06487 | 4 | 0,05 | 8 | 10 | 3,85 | 6 | 10 | 0 | 60 | 4 | – | |
| 06488 | 4 | 0,05 | 13 | 15 | 3,88 | 6 | 15 | 0 | 60 | 4 | – | |
| 04455 | 6 | 0,1 | 16 | – | – | 6 | 16 | 0 | 60 | 4 | – | |
| 04456 | 6 | 0,1 | 26 | – | – | 6 | 26 | 0 | 70 | 4 | – | |
| 04457 | 8 | 0,1 | 16 | – | – | 8 | 16 | 0 | 64 | 4 | – | |
| 05123 | 8 | 0,1 | 25 | – | – | 8 | 25 | 0 | 64 | 4 | – | |
| 06489 | 8 | 0,1 | 36 | – | – | 8 | 36 | 0 | 80 | 4 | – | |
| 04458 | 10 | 0,1 | 20 | – | – | 10 | 20 | 0 | 75 | 4 | – | |
| 04459 | 10 | 0,1 | 25 | – | – | 10 | 25 | 0 | 85 | 4 | – | |
| 04460 | 10 | 0,1 | 46 | – | – | 10 | 46 | 0 | 100 | 4 | – | |
| 04461 | 12 | 0,1 | 24 | – | – | 12 | 24 | 0 | 84 | 4 | – | |
| 04462 | 12 | 0,1 | 42 | – | – | 12 | 42 | 0 | 100 | 4 | – | |
| 04463 | 12 | 0,1 | 56 | – | – | 12 | 56 | 0 | 120 | 4 | – | |
| 04464 | 16 | 0,1 | 48 | – | – | 16 | 48 | 0 | 100 | 4 | – | |
| 04465 | 16 | 0,1 | 66 | – | – | 16 | 66 | 0 | 130 | 4 | – | |
| 04466 | 20 | 0,1 | 45 | – | – | 20 | 45 | 0 | 100 | 4 | – | |
| 04467 | 20 | 0,1 | 60 | – | – | 20 | 60 | 0 | 125 | 4 | – | |
| 04468 | 20 | 0,1 | 80 | – | – | 20 | 80 | 0 | 150 | 4 | – | |
F = šírka ochranného zrazeného krája (chamfer), AT = pracovná hļbka, L1 = celková dļžka. Pre D1 ≥ 6 mm: žiadny krčok (D3 a L3 sa neuvádzajú). Kliknutím na kód otvoríte produkt, ikona iKlick otvorí 3D náhľad nástroja.
Často kladené otázky
Na čo slúži ochranná faseťa (chamfer) F?
Zrazená hrana na špíčke nástroja (F = 0,05 alebo 0,1 mm) zvýšuje mechanickú odolnosť ostria. Pri nárázaní do tvrdého materiálu sa znížuje riziko odlomenia špíčky, čo predlžuje životnosť nástroja.
Čo je trochoidálne frézovanie a kedy ho použiť?
Trochoidálne frézovanie je stratégia s malou šírkou záberu (ae = 1–5 % D1) a veľkou hļbkou rezu (ap až 18 mm pre D1 = 10 mm). Fréza sa pohybuje po cykloidnej dráhe, čo znížuje tepelné zaťaženie a zvyšuje životnosť. Ideálne pre hlboké drážky a vrecká v kalených materiáloch.
Prečo majú D1 = 3 a 4 mm iné D2 ako väčšie priemery?
Pre D1 = 3 a 4 mm je stopka D2 = 6 mm s krčkom (D3 < D2), čo umožňuje hlbšie frézovanie. Pre D1 ≥ 6 mm je stopka rovnako veľká ako D1 (D2 = D1), preto krčok nie je pot rebný.
Môžem použiť [4hqc] na frézovanie hliníka alebo nerôdzavky?
Nie, fréza [4hqc] je špeciálne určená pre kalené nástrojové ocele. Pre hliník, nerôdzavku a podobné materiály používajte špeciálne geometrie KANTOS®.
Základné informácie
| Parameter | Hodnota |
|---|---|
| Typ nástroja | Štvorhrianá stopková fréza s ochrannou faseťou (4-flute end mill, protective chamfer) |
| Rezný materiál | Spečialne legovný karbid (hard metal) |
| Počet hrín | z = 4 |
| Rozsah D1 | 3 – 20 mm |
| Ochranná faseťa F | 0,05 mm (D1 = 3–4 mm), 0,1 mm (D1 = 6–20 mm) |
| Uhol kúžeľa °a | 0° (cylindrická stopka) |
| Vhodné materiály | Kalené ocele 48–65 HRC, liatina GG |
| Príklady rezných dát | D1=10mm: n=796 ot./min, vf=105 mm/min, vc=25 m/min, ap=18 mm, ae=1 mm |
| Stredové chladenie | Nie (–) |
| Výobca | AURA® Frästechnik GmbH, Breidenbach, Nemecko |
Dodatočné parametre
| Kategória: | Rohové frézy |
|---|---|
| Hmotnosť: | 0.019 kg |
| Druh nástroja: | Monolitná fréza |
| Druh obrábania: | Hrubovanie, Dokončovanie, Trochoidné obrábanie |
| Rada: | 4HQC |
| Celková dĺžka: | 60 |
| Dĺžka reznej časti: | 7 |
| Dĺžka valcovej časti: | 9 |
| Obrábaný materiál: | Ocele kalené do 56 HRC, Ocele kalené do 52 HRC, Ocele kalené do 48 HRC, Liatiny a oceloliatiny, Ocele kalené do 65 HRC, Ocele kalené do 58 HRC |
| Počet zubov: | 4 |
| Povlak: | S povlakom |
| Pracovná hĺbka: | 9 |
| Priemer krčku: | 2,88 |
| Priemer nástroja: | 3 |
| Priemer stopky: | 6 |
| Rezný materiál: | Tvrdokov |
| Spôsob upnutia: | Stopka |
| Stredové chladenie: | Nie |
| Tvar nástroja: | Rohová fréza |
| Úkos frézy: | 0 |
| Zrazenie hrany: | 0,05 |
| Ak si želáte kompletné balenie, objednajte si: | 1 ks |
