Rohová fréza D1=12 R=0,25 z4 4ESVR <56HRC s krčkom
AURA KANTOS® [4esvr] – 4-briová stopková fréza s ochrannou fazetou a rohovou rádiou pre čelné a konturové frézovanie
KANTOS® [4esvr] je presná 4-briová stopková fréza (z = 4) s ochrannou fazetou F = 0,25–5 mm, navrhnutá pre čelné frézovanie, konturové frézovanie a vŕtacie frézovanie. Striedavé uhly skrutu zaručujú plynulý chod a nízke radiálne sily. Dostupná v dvoch univerzálnych variantoch pre nízko legované, neuvolnené a nekalené ocele, všeobecné nástrojové ocele a kalené ocele do 52 HRC.
Vlastnosti frézy [4esvr]
Ochranná fazeta F (0,25 až 5 mm podľa priemeru a variantu) chráni čelnú reznú hranu a súčasne definuje rohový polomer pri záberoch. Štyri bria (z = 4) so striedavými uhlami skrutu eliminujú vibrácie a zaručujú rovnomerný záber. Cylindrický krček (°a = 0°) s D3 < D2 umožňuje hlboké zárezy. Nízke radiálne sily predlžujú životnosť nástroja a znižujú opotrebenie vretena.
Hlavné prednosti
- Ochranná fazeta F = 0,25–5 mm – rozsiahly výber, ochrana rohu, rohový polomer v jednom nástroji
- Striedavé uhly skrutu – plynulý chod, nízke vibrácie, dlhšia životnosť
- Čelné aj konturové frézovanie – helical/linear diving, ramping, universálne nasadenie
- Nízke radiálne sily – šetrný k vretenu, vhodný aj pre menej tuhé stroje
- Rozsah D1 = 3–20 mm, F = 0,25–5 mm – kompletné pokrytie bežných operácií
Pre aké materiály je určená
Optimálna pre bežné konštrukčné ocele (Steel), nástrojové ocele (1.400N, 1.000N, do 52 a 48 HRC) a liatinu GG. Podmienečne vhodná pre kalené ocele do 56 HRC. Nie je vhodná pre CrNi zliatiny, titán, INC, hliník, grafit ani GFK.
Typické nasadenie
Čelné frézovanie a konturové frézovanie v nástrojových oceliach, helical interpolation (vŕtacie frézovanie), lineárne zanáranie a rampovanie. Ukážkové rezné dáta pre kód 11505 (D1 = 6 mm, F = 2 mm, z = 4): n = 6 369 ot./min, vf = 637 mm/min, vc = 120 m/min, ap = 6 mm, ae = 0 mm, fz = 0,025 mm – pri materiáli 1.000N.
Výrobca: AURA® Frästechnik GmbH, Breidenbach, Nemecko. Technické zmeny vyhradené.
Parametre nástrojov

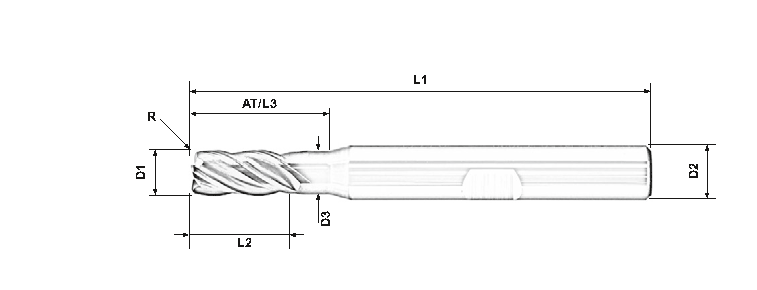

![Kotovaný nákres KANTOS® [4esvr] – 4-briová stopková fréza s ochrannou fazetou a rohovou rádiou](https://cdn.myshoptet.com/usr/www.hhatools.sk/user/documents/upload/blobid0-69.png?1779888194)
| Kód | D1 (mm) | R (mm) | L2 (mm) | L3 (mm) | D3 (mm) | D2 (mm) | AT (mm) | °a | L1 (mm) | z | Stredové chladenie | iKlick |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 02164 | 12 | 0,25 | 24 | 36 | 11,55 | 12 | 36 | 0 | 84 | 4 | - |  |
| 02165 | 12 | 0,5 | 24 | 36 | 11,5 | 12 | 36 | 0 | 84 | 4 | - | |
| 19762 | 12 | 0,8 | 24 | 36 | 11,5 | 12 | 36 | 0 | 84 | 4 | - | |
| 02166 | 12 | 1 | 24 | 36 | 11,5 | 12 | 36 | 0 | 84 | 4 | - | |
| 19763 | 12 | 1,25 | 24 | 36 | 11,5 | 12 | 36 | 0 | 84 | 4 | - | |
| 02168 | 12 | 1,5 | 24 | 36 | 11,5 | 12 | 36 | 0 | 84 | 4 | - | |
| 06341 | 12 | 2 | 24 | 36 | 11,55 | 12 | 36 | 0 | 84 | 4 | - | |
| 19764 | 12 | 2,5 | 24 | 36 | 11,5 | 12 | 36 | 0 | 84 | 4 | - | |
| 19765 | 12 | 3 | 24 | 36 | 11,5 | 12 | 36 | 0 | 84 | 4 | - | |
| 19766 | 12 | 3,5 | 24 | 36 | 11,5 | 12 | 36 | 0 | 84 | 4 | - | |
| 19767 | 12 | 4 | 24 | 36 | 11,5 | 12 | 36 | 0 | 84 | 4 | - | |
| 19768 | 12 | 5 | 24 | 36 | 11,5 | 12 | 36 | 0 | 84 | 4 | - | |
Rozmery v mm. Skratky: D1 – priemer frézovania, F – ochranná fazeta / rohový polomer, L2 – dĺžka rezu, L3 – dĺžka krčka (= AT), D3 – priemer krčka, D2 – priemer stopky, AT – dĺžka krčka, °a – uhol kužeľa (= 0°), L1 – celková dĺžka, z – počet brí, IKZ – interné chladenie.
Často kladené otázky
Čo znamená "4esvr" v názve produktu?
Skratka [4esvr] odkazuje na "4-flute end mill with protective chamfer and corner radius" – 4-briová stopková fréza s ochrannou fazetou a rohovou rádiou. Kým [4esv] má malé fazety F = 0,1–0,35 mm primárne na ochranu hrany, [4esvr] ponúka väčší výber F = 0,25–5 mm, kde fazeta plní aj funkciu rohového polomeru pri konturovom frézovaní.
Aký je rozdiel medzi [4esv] a [4esvr]?
[4esv] má pevne danú malú ochrannú fazetu podľa priemeru (F = 0,1–0,35 mm) – je určená predovšetkým pre plné drážkovanie a vŕtacie frézovanie. [4esvr] ponúka rozsiahly výber faziet F = 0,25–5 mm pre každý priemer – je vhodná pre čelné frézovanie, konturové frézovanie a situácie, kde je požadovaná konkrétna veľkosť rohového polomeru v kombinácii s ochrannou fazetou.
Prečo má [4esvr] nízke radiálne sily?
Geometria [4esvr] s ochrannou fazetou a striedavými uhlami skrutu rozkladá reznú silu viac do axiálneho smeru. Výsledkom sú nižšie radiálne sily na vreteno a upínač, čo predlžuje životnosť stroja aj nástroja. Táto vlastnosť je obzvlášť výhodná pri dokončovacích operáciách na menej tuhých strojoch alebo pri dlhých vyloženiach nástroja.
Má [4esvr] vnútorné chladenie?
Nie – KANTOS® [4esvr] nemá vnútorné chladenie (IKZ = -). Pre bežné ocele a liatiny je štandardné vonkajšie chladenie emulziou alebo tlakovým vzduchom dostatočné. Pri hlbokom zanáraní alebo helikálnom interpolovaní je dôležité zabezpečiť efektívny odvod triesok zo zóny rezu.
Základné informácie
| Parameter | Hodnota |
|---|---|
| Typ nástroja | 4-briová stopková fréza s ochrannou fazetou a rohovou rádiou – 4-flute end mill with protective chamfer and corner radius |
| Rezný materiál | Spekane legované karbidy (hard metal) |
| Ochranná fazeta F | 0,25–5 mm (podľa priemeru D1 a variantu) |
| Počet brí | z = 4 (striedavé uhly skrutu) |
| Priemer D1 | 3 / 4 / 5 / 6 / 8 / 10 / 12 / 16 / 20 mm |
| Priemer stopky D2 | 6 mm (D1 = 3–6 mm) / 8 mm (D1 = 8 mm) / 10 mm (D1 = 10 mm) / 12 mm (D1 = 12 mm) / 16 mm (D1 = 16 mm) / 20 mm (D1 = 20 mm) |
| Uhol kužeľa °a | 0° (cylindrický krček) |
| Interné chladenie | Nie (bez IKZ) |
| Vhodné materiály | Steel, 1.400N, 1.000N, GG; podmienečne do 56 HRC; NEVHODNÉ pre CrNi, Ti, INC, ALU, GRAPH, GFK |
| Značka | KANTOS® (AURA® Frästechnik GmbH) |
Dodatočné parametre
| Kategória: | Rohové frézy s rádiusom |
|---|---|
| Hmotnosť: | 0.115 kg |
| Druh nástroja: | Monolitná fréza |
| Druh obrábania: | Hrubovanie, Dokončovanie |
| Rada: | 4ESVR |
| Celková dĺžka: | 84 |
| Dĺžka reznej časti: | 24 |
| Dĺžka valcovej časti: | 36 |
| Obrábaný materiál: | Ocele kalené do 52 HRC, Ocele kalené do 48 HRC, Ocele do 1400 N, Ocele do 1000 N, Ocele do 800 N, Ocele (konštrukčné), Liatiny a oceloliatiny |
| Počet zubov: | 4 |
| Povlak: | S povlakom |
| Pracovná hĺbka: | 36 |
| Priemer krčku: | 11,55 |
| Priemer nástroja: | 12 |
| Priemer stopky: | 12 |
| Rezný materiál: | Tvrdokov |
| Spôsob upnutia: | Stopka |
| Stredové chladenie: | Nie |
| Tvar nástroja: | Rohová fréza s rádiusom |
| Úkos frézy: | 0 |
| Zrazenie hrany: | 0,25 |
| Ak si želáte kompletné balenie, objednajte si: | 1 ks |
