Plátková toroidná fréza D1=16 R= ET so závitom
AURA® ET – frézy s toroidnou (jednodielnou) platničkou pre hrubovanie a dokončovanie bez schodov
Rad AURA® ET sú frézy so závitom pre jednodielne toroidné vymeniteľné platničky. Sú univerzálne použiteľné na hrubovanie aj dokončovanie. Vďaka kombinovanej axiálnej a radiálnej dokončovacej geometrii sú mimoriadne vhodné na dokončovanie bez schodov – bez viditeľných prechodov medzi jednotlivými dráhami nástroja, čo oceníte najmä pri dokončovaní foriem a zložitých 3D tvarov.
Kľúčové vlastnosti
- Nízky axiálny aj radiálny rezný tlak
- Vhodné na hrubovanie aj dokončovanie
- Vnútorné chladenie pre spoľahlivý odvod triesok
- Optimálne pre vyloženia nástroja > 5×D
Parametre nástrojov
Frézy so závitom (ET)
| Kód | D1 (mm) | R (mm) | z | AT/L1 (mm) | D2 (mm) | X1 | X2 | Skrutka | Skrutkovač | iKlick |
|---|---|---|---|---|---|---|---|---|---|---|
| 01509 | 16 | – | 2 | 23 | 15,4 | M10k | T16 | 02116 | 01367 |

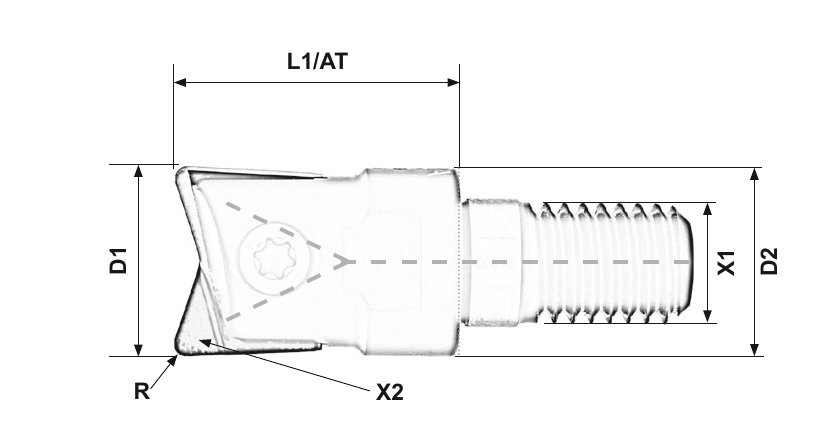

D1 = priemer frézy, R = rádius (pri ráde ET určuje rádius vymeniteľná platnička, nie teleso – preto pomlčka), z = počet zubov, AT/L1 = pracovná hĺbka/celková dĺžka, D2 = zadný priemer frézy, X1 = pripojovací závit, X2 = veľkosť sedla platničky. Kód otvorí produkt, iKlick zobrazí 3D náhľad.
Vymeniteľné toroidné platničky
| Kód | D1 (mm) | R (mm) | X2 | Obrábanie | Materiál | iKlick |
|---|---|---|---|---|---|---|
| 03837 | 16 | 1 | T16 | Hrubovanie + dokončovanie | NANO | |
| 03836 | 16 | 2 | T16 | Hrubovanie + dokončovanie | NANO | |
| 03831 | 16 | 1 | T16 | Hrubovanie + dokončovanie | DIA |
D1 = priemer platničky, R = rádius zaoblenia platničky (1 mm alebo 2 mm), X2 = veľkosť sedla platničky (zhodné s telesom frézy). Kód otvorí produkt, iKlick zobrazí 3D náhľad. Všetky tri dostupné platničky T16 sú vhodné na hrubovanie aj dokončovanie.
Často kladené otázky
Čo je toroidná platnička a prečo je vhodná na dokončovanie bez schodov?
Toroidná (jednodielna) platnička má rohový rádius R a vedľajšiu reznú hranu odklonenú od kolmej steny. Vďaka kombinovanej axiálnej a radiálnej dokončovacej geometrii umožňuje plynulé prechody medzi jednotlivými dráhami nástroja bez viditeľných schodov – preto je obľúbená najmä pri dokončovaní foriem a zložitých 3D plôch.
Dá sa touto frézou hrubovať aj dokončovať?
Áno, všetky tri dostupné platničky T16 (03837 NANO, 03836 NANO a 03831 DIA) sú vhodné na hrubovanie aj dokončovanie.
Prečo teleso 01509 nemá v tabuľke uvedený rádius R?
Pri rade ET určuje rádius R vymeniteľná platnička, nie teleso frézy – preto teleso v katalógu ani v databáze nemá pevnú hodnotu R (v tabuľke je uvedená pomlčka). Aktuálne dostupné platničky systému T16 majú R = 1 mm alebo R = 2 mm.
Čo obsahuje kompletná fréza ET?
Teleso frézy (kód 01509) sa objednáva samostatne, spolu s vymeniteľnou platničkou T16 podľa požadovaného rádiusu a materiálu (03837, 03836 alebo 03831), náhradnou skrutkou (kód 02116) a skrutkovačom (kód 01367), ktoré sa objednávajú osobitne.
Základné parametre série ET (T16)
| Parameter | Hodnota |
|---|---|
| Typ nástroja | Fréza so závitom pre toroidnú (jednodielnu) vymeniteľnú platničku |
| Spôsob obrábania | Hrubovanie a dokončovanie |
| Systém platničiek | T16 |
| Priemer D1 (telesa) | 16 mm |
| Rádius R (platničky) | 1 mm alebo 2 mm |
| Počet zubov z | 2 |
| Spôsob upnutia | Závit (X1 = M10k) |
| Stredové chladenie | Áno |
Dodatočné parametre
| Kategória: | Frézy s centrálnou platničkou |
|---|---|
| Hmotnosť: | 0.028 kg |
| Druh nástroja: | Fréza s vymeniteľnými platničkami |
| Druh obrábania: | Hrubovanie, Dokončovanie |
| Rada: | ET |
| Celková dĺžka: | 23 |
| Druh platničky: | Centrálna, Toroidná |
| Počet zubov: | 2 |
| Pracovná hĺbka: | 23 |
| Priemer nástroja: | 16 |
| Pripojovací rozmer: | M10k |
| Spôsob upnutia: | Závit |
| Stredové chladenie: | Áno |
| Typ platničky pre frézu: | Toroidná D=16, s=4 (T16) |
| Zadný priemer frézy: | 15,4 |
| Ak si želáte kompletné balenie, objednajte si: | 1 ks |
