Plátková rohová fréza D1=42 R=0,5 MSF so závitom
AURA® [msf] Mirror-Surface-Finish – frézy s trojhrannou platničkou pre zrkadlovo hladké dokončovanie povrchov
Systém nástrojov AURA® [msf] s troma reznými hranami vytvára vynikajúce, mimoriadne hladké rovinné plochy bez stupňov. Nahrádza použitie monolitných tvrdokovových (VHM) nástrojov pri dokončovaní 2D plôch.
Kľúčové vlastnosti
- Vysoká opakovaná presnosť aj pri prerušovanom reze
- Vysoká hospodárnosť vďaka krátkym procesným časom
- Univerzálne použitie vďaka dvom vysokovýkonným substrátom platničiek
- Bezpečné obrábanie aj pri prerušovanom reze
Parametre nástrojov

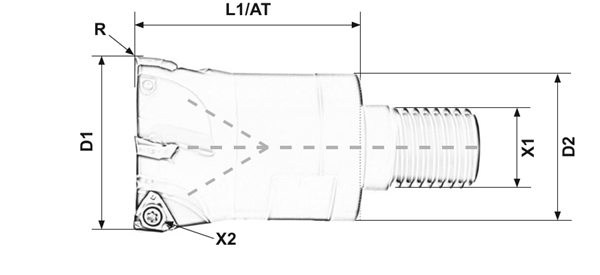

![Kótovaný nákres AURA® [msf]](https://cdn.myshoptet.com/usr/www.hhatools.sk/user/documents/upload/Obrázky s vysvetlivkami/msf_nakres.png)
Frézy so závitom ([msf])
| Kód | D1 (mm) | R (mm) | z | AT/L1 (mm) | D2 (mm) | X1 | X2 | Skrutka | Skrutkovač | iKlick |
|---|---|---|---|---|---|---|---|---|---|---|
| 21687 | 16 | 0,5 | 2 | 23 | 15,4 | M10k | MSF07 | 01363 | 01366 | |
| 21688 | 20 | 0,5 | 3 | 28 | 18 | M10 | MSF07 | 01363 | 01366 | |
| 21689 | 25 | 0,5 | 4 | 35 | 23 | M12 | MSF07 | 01363 | 01366 | |
| 21690 | 30 | 0,5 | 4 | 43 | 29 | M16 | MSF07 | 01363 | 01366 | |
| 21691 | 35 | 0,5 | 5 | 43 | 29 | M16 | MSF07 | 01363 | 01366 | |
| 21692 | 42 | 0,5 | 6 | 43 | 29 | M16 | MSF07 | 01363 | 01366 |
D1 = priemer frézy, R = rádius platničky (pevný, 0,5 mm), z = počet zubov, AT/L1 = pracovná hĺbka/celková dĺžka, D2 = zadný priemer frézy, X1 = pripojovací závit, X2 = veľkosť sedla platničky. Kód otvorí produkt, iKlick zobrazí 3D náhľad.
Vymeniteľné trojhranné platničky
| Kód | R (mm) | X2 | Obrábanie | Materiál | iKlick |
|---|---|---|---|---|---|
| 23497 | 0,5 | MSF07 | Hrubovanie + dokončovanie | P25 | |
| 23498 | 0,5 | MSF07 | Hrubovanie + dokončovanie | K05 |
R = rádius platničky (0,5 mm, pevný), X2 = veľkosť sedla platničky (zhodné s telesom frézy). Kód otvorí produkt, iKlick zobrazí 3D náhľad. Platničku vyberajte podľa obrábaného materiálu.
Často kladené otázky
Na čo je určený systém [msf] Mirror-Surface-Finish?
Systém s troma reznými hranami je určený na dokončovanie 2D plôch s mimoriadne hladkým, zrkadlovým povrchom bez stupňov. Vďaka vysokej opakovanej presnosti a krátkym procesným časom nahrádza v mnohých prípadoch použitie monolitných tvrdokovových (VHM) nástrojov.
Aký je rozdiel medzi platničkami P25 a K05?
Platnička P25 (23497) je určená na ocele do 1400 N, do 1000 N a konštrukčné ocele. Platnička K05 (23498) pokrýva širšie spektrum materiálov – vrátane ocelí kalených do 52 HRC, liatin a oceloliatin, farebných kovov a ich zliatin.
Dá sa touto frézou aj hrubovať?
Systém je primárne navrhnutý na dokončovacie operácie so zrkadlovo hladkým povrchom, obe dostupné platničky (P25, K05) sú však vhodné na hrubovanie aj dokončovanie.
Čo obsahuje kompletná fréza [msf]?
Teleso frézy sa objednáva podľa potrebného priemeru D1 a počtu zubov. Všetkých 6 telies (21687 – 21692) používa rovnakú náhradnú skrutku (kód 01363) aj skrutkovač (kód 01366), ktoré sa objednávajú osobitne, spolu s vymeniteľnou platničkou MSF07 podľa zvoleného materiálu.
Základné parametre série [msf]
| Parameter | Hodnota |
|---|---|
| Typ nástroja | Fréza so závitom pre trojhrannú vymeniteľnú platničku – systém pre zrkadlovo hladké dokončovanie povrchov |
| Spôsob obrábania | Hrubovanie a dokončovanie |
| Systém platničiek | MSF07 |
| Rozsah D1 | 16 – 42 mm |
| Rádius R | 0,5 mm (pevný) |
| Počet zubov z | 2 – 6 |
| Spôsob upnutia | Závit (X1 = M10k/M10/M12/M16) |
| Stredové chladenie | Áno |
Dodatočné parametre
| Kategória: | Frézy na rohové platničky |
|---|---|
| Hmotnosť: | 0.256 kg |
| Druh nástroja: | Fréza s vymeniteľnými platničkami |
| Druh obrábania: | Dokončovanie |
| Rada: | MSF |
| Celková dĺžka: | 43 |
| Druh platničky: | Rohová, 3-uholníková |
| Počet zubov: | 6 |
| Pracovná hĺbka: | 43 |
| Priemer nástroja: | 42 |
| Pripojovací rozmer: | M16 |
| Rádius: | 0,5 |
| Spôsob upnutia: | Závit |
| Stredové chladenie: | Áno |
| Typ platničky pre frézu: | Trojuholníková D=6,3, s=3,15 (MSF07) |
| Zadný priemer frézy: | 29 |
| Ak si želáte kompletné balenie, objednajte si: | 1 ks |
