Plátková nástrčná fréza D1=66 R=3,1 PHF
AURA® [phf] Power-High-Feed – nástrčné frézy pre štvorcovú vysokoposuvovú platničku PHF14 (D1 = 66–100 mm)
Rad AURA® [phf] (Power-High-Feed) vo vyhotovení PHF14 sú nástrčné frézy väčších priemerov so štvorcovou vysokoposuvovou platničkou so 4 reznými hranami s pozitívnym uložením a programovacím rádiusom R = 3,1 mm. Určené sú na hrubovanie s vysokým pracovným posuvom v stabilných podmienkach.
Kľúčové vlastnosti
- Nerovnomerné delenie zubov – tichší, plynulejší rez
- Posuv na zub až do 2 mm
- Vnútorné chladenie pre spoľahlivý odvod triesok
- Žiadne zovretie triesky medzi stenou obrobku a telesom nástroja
Parametre nástrojov (D1 = 66–100 mm)

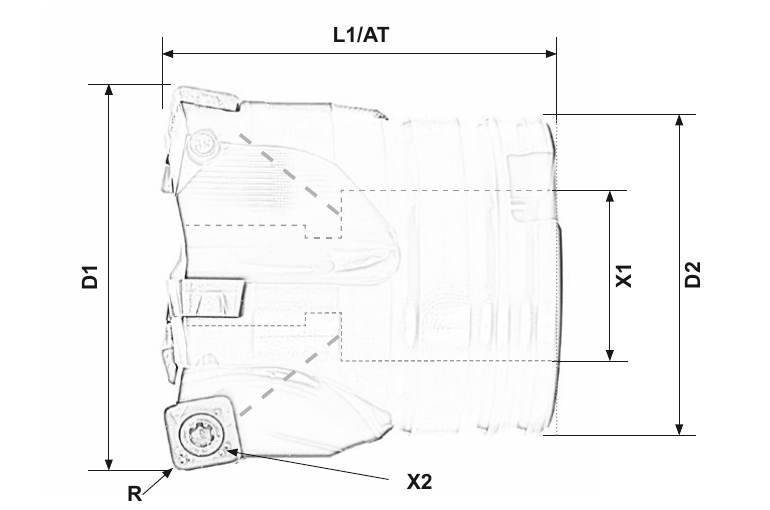

![Kótovaný nákres AURA® [phf] PHF14](https://cdn.myshoptet.com/usr/www.hhatools.sk/user/documents/upload/Obr%C3%A1zky%20s%20vysvetlivkami/phf_nastrcna_nakres.png)
Nástrčné frézy (PHF14)
| Kód | D1 (mm) | R (mm) | z | AT/L1 (mm) | D2 (mm) | X1 | X2 | Skrutka | Skrutkovač | iKlick |
|---|---|---|---|---|---|---|---|---|---|---|
| 21673 | 66 | 3,1 | 5 | 50 | 48 | AST27 | PHF14 | 21678 | 22498 | |
| 21674 | 80 | 3,1 | 6 | 50 | 60 | AST27 | PHF14 | 21678 | 22498 | |
| 21675 | 100 | 3,1 | 6 | 52 | 70 | AST32 | PHF14 | 21678 | 22498 |
D1 = priemer frézy, R = programovací rádius (pevný, 3,1 mm), z = počet zubov, AT/L1 = pracovná hĺbka/celková dĺžka, D2 = zadný priemer frézy, X1 = pripojovací rozmer upínača AST, X2 = veľkosť sedla platničky. Kód otvorí produkt, iKlick zobrazí 3D náhľad. Všetky tri telesá sú nástrčné (adaptér AST27 alebo AST32). Výrobca: Aura Tools GmbH, Breidenbach, Nemecko.
Vymeniteľné štvorcové hrubovacie platničky
| Kód | R (mm) | X2 | Obrábanie | Materiál | iKlick |
|---|---|---|---|---|---|
| 22296 | 3,1 | PHF14 | Hrubovanie | P25U | |
| 21746 | 3,1 | PHF14 | Hrubovanie | K15 |
R = programovací rádius (3,1 mm, pevný), X2 = veľkosť platničky (zhodné s telesom frézy). Kód otvorí produkt, iKlick zobrazí 3D náhľad. Všetky dostupné platničky PHF14 sú určené na hrubovanie.
Často kladené otázky
Čo znamená [phf] – Power-High-Feed?
Ide o systém vysokoposuvového frézovania so štvorcovou platničkou so 4 reznými hranami s pozitívnym uložením. Umožňuje posuv až do 2 mm na zub, bez zovretia triesky medzi stenou obrobku a telesom nástroja. Vhodné pre stabilné, výkonné stroje.
Existuje PHF14 aj vo vyhotovení so závitom?
Nie, systém s väčšou platničkou PHF14 (R = 3,1 mm) je dostupný len v nástrčnom vyhotovení, pre väčšie priemery D1 = 66 až 100 mm (upínač AST27/AST32). Menší systém PHF09 naopak ponúka pre menšie priemery aj vyhotovenie so závitom (M16).
Čo obsahuje kompletná fréza PHF14?
Teleso frézy sa objednáva podľa potrebného priemeru D1 a počtu zubov. Všetky 3 varianty (21673, 21674, 21675) používajú rovnakú vymeniteľnú platničku (R = 3,1 mm, PHF14) aj rovnakú náhradnú skrutku (kód 21678) a skrutkovač (kód 22498), ktoré sa objednávajú osobitne.
Rezné podmienky pre kód 21670?
Ukážkové rezné podmienky pre kód 21670 (oceľ do 1000 N, platnička P25U, D1 = 42 mm): n = 1 288 min⁻¹, vf = 6 184 mm/min, vc = 170 m/min, ap = 1 mm, ae = 30,08 mm, fz = 1,2 mm.
Základné informácie
| Parameter | Hodnota |
|---|---|
| Typ nástroja | Vysokoposuvová nástrčná fréza pre štvorcovú vymeniteľnú platničku |
| Spôsob obrábania | Hrubovanie |
| Systém platničiek | PHF14 |
| Priemer D1 | 66–100 mm |
| Rádius R | 3,1 mm (pevný) |
| Počet zubov z | 5–6 |
| Pracovná hĺbka / celková dĺžka AT/L1 | 50–52 mm |
| Zadný priemer D2 | 48–70 mm |
| Spôsob upnutia | Nástrčná (X1 = AST27/AST32) |
| Posuv na zub | až 2 mm |
| Stredové chladenie | Áno |
| Platničky | PHF14P25U, PHF14K15 |
| Skrutka a skrutkovač | 21678 KS-PHF14, skrutkovač 22498 TX-IP-R31-20 (M = 5 Nm) |
| Obrábané materiály | Ocele (konštrukčné, nástrojové) do 1400 N – platnička P25U; liatiny, nerez, superzliatiny – platnička K15 |
| Počet variantov | 3 |
| Výrobca | Aura Tools GmbH, Breidenbach, Nemecko |
Dodatočné parametre
| Kategória: | Vysokoposuvové frézy |
|---|---|
| Hmotnosť: | 0.48 kg |
| Druh nástroja: | Fréza s vymeniteľnými platničkami |
| Druh obrábania: | Hrubovanie |
| Rada: | PHF |
| Celková dĺžka: | 50 |
| Druh platničky: | Rohová, Vysokoposuvová, Štvorcová |
| Počet zubov: | 5 |
| Pracovná hĺbka: | 50 |
| Priemer nástroja: | 66 |
| Pripojovací rozmer: | AST27 |
| Rádius: | 3,1 |
| Spôsob upnutia: | Nástrčná |
| Stredové chladenie: | Áno |
| Typ platničky pre frézu: | Štvorcová D=14 (PHF14) |
| Zadný priemer frézy: | 48 |
| Ak si želáte kompletné balenie, objednajte si: | 1 ks |
