Plátková nástrčná fréza D1=66 R=2,2 PHF
AURA® [phf] Power-High-Feed – frézy pre štvorcovú vysoko-posuvovú platničku PHF09
Rad AURA® [phf] (Power-High-Feed) sú frézy so závitom alebo nástrčné, pre štvorcové vysoko-posuvové platničky so 4 reznými hranami s pozitívnym uložením. Určené sú na hrubovanie s vysokým úberom materiálu na stabilných a výkonných strojoch.
Kľúčové vlastnosti
- Nerovnomerné delenie zubov (unequal division) – tichší, plynulejší rez
- Posuv na zub až do 2 mm
- Vnútorné chladenie pre spoľahlivý odvod triesok
- Žiadne zovretie triesky medzi stenou obrobku a telesom nástroja
Parametre nástrojov

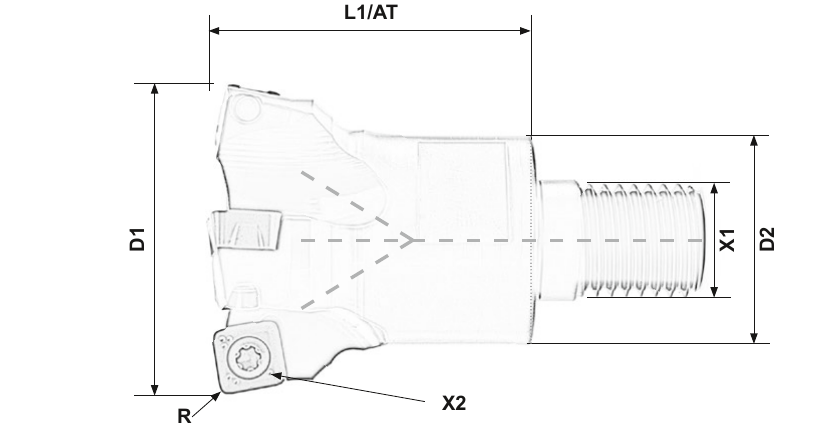

![Kótovaný nákres AURA® [phf]](https://cdn.myshoptet.com/usr/www.hhatools.sk/user/documents/upload/Obrázky s vysvetlivkami/phf_zavit_nakres.png)
Telesá fréz (PHF09)
| Kód | D1 (mm) | R (mm) | z | AT/L1 (mm) | D2 (mm) | X1 | X2 | Skrutka | Skrutkovač | iKlick |
|---|---|---|---|---|---|---|---|---|---|---|
| 23578 | 35 | 2,2 | 3 | 43 | 29 | M16 | PHF09 | 21677 | 22497 | |
| 21670 | 42 | 2,2 | 4 | 43 | 29 | M16 | PHF09 | 21677 | 22497 | |
| 24094 | 40 | 2,2 | 4 | 35 | 32 | AST16 | PHF09 | 21677 | 22497 | |
| 21671 | 52 | 2,2 | 5 | 50 | 40 | AST22 | PHF09 | 21677 | 22497 | |
| 21672 | 66 | 2,2 | 6 | 50 | 48 | AST27 | PHF09 | 21677 | 22497 |
D1 = priemer frézy, R = programovací rádius platničky (pevný, 2,2 mm), z = počet zubov, AT/L1 = pracovná hĺbka/celková dĺžka, D2 = zadný priemer frézy, X1 = pripojovací rozmer (závit alebo adaptér AST), X2 = veľkosť sedla platničky. Kód otvorí produkt, iKlick zobrazí 3D náhľad. Kódy 23578 a 21670 sú vo vyhotovení so závitom (M16), kódy 24094, 21671 a 21672 sú nástrčné (AST16/AST22/AST27).
Vymeniteľné štvorcové hrubovacie platničky
| Kód | R (mm) | X2 | Obrábanie | Materiál | iKlick |
|---|---|---|---|---|---|
| 22295 | 2,2 | PHF09 | Hrubovanie | P25U | |
| 23350 | 2,2 | PHF09 | Hrubovanie | P50 | |
| 21745 | 2,2 | PHF09 | Hrubovanie | K15 |
R = programovací rádius platničky (2,2 mm, pevný), X2 = veľkosť platničky (zhodné s telesom frézy). Kód otvorí produkt, iKlick zobrazí 3D náhľad. Všetky dostupné platničky PHF09 sú určené na hrubovanie.
Často kladené otázky
Čo znamená [phf] – Power-High-Feed?
Ide o systém vysoko-posuvového hrubovania so štvorcovou platničkou so 4 reznými hranami v pozitívnom uložení. Umožňuje posuv na zub až do 2 mm pri vysokom úbere materiálu, bez zovretia triesky medzi stenou obrobku a telesom nástroja. Vhodné pre stabilné, výkonné stroje.
Existuje PHF aj v inom vyhotovení upnutia?
Áno. Menšie priemery (D1 = 35 a 42 mm) sú vo vyhotovení so závitom (M16), ostatné (D1 = 40, 52, 66 mm) sú nástrčné (adaptér AST16/AST22/AST27). Platnička (PHF09, R = 2,2 mm) aj náhradná skrutka a skrutkovač sú pre všetky vyhotovenia rovnaké.
Čo obsahuje kompletná fréza PHF09?
Teleso frézy sa objednáva podľa potrebného priemeru D1, počtu zubov a spôsobu upnutia. Všetkých 5 variantov používa rovnakú vymeniteľnú platničku (R = 2,2 mm, PHF09) aj rovnakú náhradnú skrutku (kód 21677) a skrutkovač (kód 22497), ktoré sa objednávajú osobitne.
Základné parametre série [phf] PHF09
| Parameter | Hodnota |
|---|---|
| Typ nástroja | Vysoko-posuvová fréza (so závitom alebo nástrčná) pre štvorcovú vymeniteľnú platničku |
| Spôsob obrábania | Hrubovanie |
| Systém platničiek | PHF09 |
| Rozsah D1 | 35 – 66 mm |
| Rádius R | 2,2 mm (pevný) |
| Počet zubov z | 3 – 6 |
| Spôsob upnutia | Závit (X1 = M16) alebo nástrčná (X1 = AST16/AST22/AST27) |
| Posuv na zub | až 2 mm/otáčku |
Dodatočné parametre
| Kategória: | Vysokoposuvové frézy |
|---|---|
| Hmotnosť: | 0.559 kg |
| Druh nástroja: | Fréza s vymeniteľnými platničkami |
| Druh obrábania: | Hrubovanie |
| Rada: | PHF |
| Celková dĺžka: | 50 |
| Druh platničky: | Rohová, Vysokoposuvová, Štvorcová |
| Počet zubov: | 6 |
| Pracovná hĺbka: | 50 |
| Priemer nástroja: | 66 |
| Pripojovací rozmer: | AST27 |
| Rádius: | 2,2 |
| Spôsob upnutia: | Závit |
| Stredové chladenie: | Áno |
| Typ platničky pre frézu: | Štvorcová D=9, s=4,5 (PHF09) |
| Zadný priemer frézy: | 48 |
| Ak si želáte kompletné balenie, objednajte si: | 1 ks |
