Plátková nástrčná fréza D1=52 R=6 ASR 5°
AURA® ASR 5° – nástrčné frézy pre kruhové vymeniteľné platničky s 5° pozitívnym uložením platničky (R = 6 mm, D1 = 52 mm)
Rad AURA® ASR 5° tvoria modulárne nástrčné frézy pre ISO kruhové vymeniteľné platničky, upínané cez otvor (AST), s 5° pozitívnym uložením platničky. Na rozdiel od radu ESR sa fréza na upínač nepripája závitom, ale nasadením na čap. Nástroj je univerzálne použiteľný na hrubovanie aj dokončovanie. Vhodne zvolenou kvalitou platničky je možné obrábať celé spektrum materiálov používaných v priemysle.
Kľúčové vlastnosti
- Nerovnomerné delenie zubov (unequal division) – tichší, plynulejší rez
- 5° pozitívne uloženie platničky – mäkší rez
- Vhodné na hrubovanie aj dokončovanie
- Vnútorné chladenie pre spoľahlivý odvod triesok
- Kalená dosadacia plocha platničky pre presné a stabilné upnutie
Parametre nástrojov (R = 6 mm, D1 = 52 mm)
Nástrčné frézy (ASR 5°)
| Kód | D1 (mm) | R (mm) | z | AT/L1 (mm) | D2 (mm) | X1 | X2 | Skrutka | Skrutkovač | iKlick |
|---|---|---|---|---|---|---|---|---|---|---|
| 10629 | 52 | 6 | 5 | 50 | 40 | AST22 | SF12 | 01364 | 01367 |

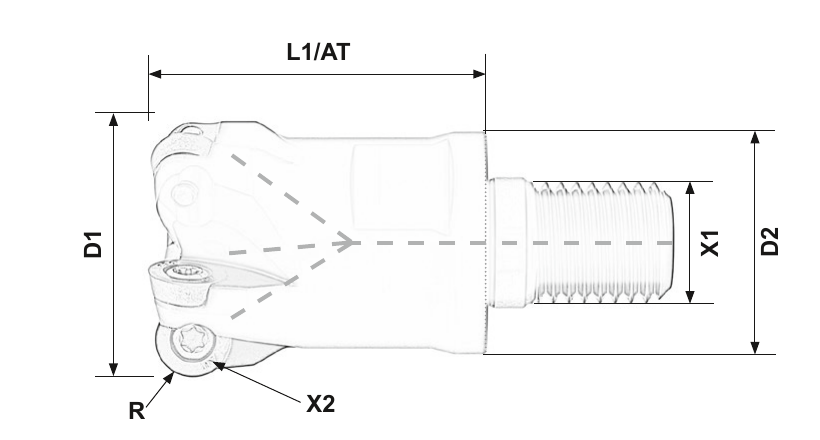

D1 = priemer frézy, R = rádius platničky, z = počet zubov, AT/L1 = pracovná hĺbka/celková dĺžka, D2 = zadný priemer frézy, X1 = pripojovací rozmer upínača (AST), X2 = veľkosť sedla platničky. Kód otvorí produkt, iKlick zobrazí 3D náhľad.
Vymeniteľné kruhové platničky
| Kód | R (mm) | X2 | Obrábanie | Materiál | iKlick |
|---|---|---|---|---|---|
| 15802 | 6 | SF12 | Hrubovanie | P25U | |
| 01063 | 6 | SF12 | Hrubovanie | P40 | |
| 29327 | 6 | SF12 | Hrubovanie | P50 | |
| 10362 | 6 | SF12 | Hrubovanie | M50 | |
| 17239 | 6 | SF12 | Hrubovanie | INC35 | |
| 03943 | 6 | SF12 | Hrubovanie | NANO | |
| 07297 | 6 | SF12 | Hrubovanie | K10G | |
| 17058 | 6 | SF12 | Hrubovanie + dokončovanie | AL |
R = rádius platničky, X2 = veľkosť platničky (zhodné s telesom frézy). Kód otvorí produkt, iKlick zobrazí 3D náhľad. Platničku vyberajte podľa požadovaného rádiusu a materiálu obrobku.
Často kladené otázky
Čím sa rad ASR 5° líši od radu ASR a ESR 5°?
Rad ASR 5° kombinuje nástrčné upínanie (nasadenie na čap AST22, rovnako ako pri „obyčajnom“ rade ASR) s 5° pozitívnym uložením platničky (rovnako ako pri rade ESR 5°, ktorý je však skrutkovací). Vymeniteľná platnička aj upínací systém (SF12) sú pritom rovnakého typu ako pri ostatných radoch ESR/ASR.
Ako vyberiem platničku pre hrubovanie a dokončovanie?
V stĺpci „Obrábanie“ v tabuľke platničiek nájdete, či je daná platnička určená na hrubovanie, dokončovanie, alebo obe operácie. Platničky s označením „Hrubovanie + dokončovanie“ sú univerzálne, ostatné sú optimalizované len na hrubovanie.
Čo obsahuje kompletná fréza ASR 5°?
Teleso frézy (kód 10629) sa objednáva podľa potrebného rádiusu vymeniteľnej platničky (R = 6 mm, SF12). V telese sú naskrutkované upínacie skrutky. Ďalšie náhradné skrutky (kód 01364) ako aj skrutkovač na ich montáž/demontáž (kód 01367) sa objednávajú osobitne.
Základné informácie
| Parameter | Hodnota |
|---|---|
| Typ nástroja | Nástrčná fréza pre kruhové vymeniteľné platničky, 5° pozitívne uloženie platničky |
| Spôsob obrábania | Hrubovanie a dokončovanie |
| Systém platničiek | SF12 (Ø12 mm, s = 3,18 mm) |
| Priemer D1 | 52 mm |
| Rádius R | 6 mm |
| Počet zubov z | 5 |
| Pracovná hĺbka / celková dĺžka AT/L1 | 50 mm |
| Zadný priemer D2 | 40 mm |
| Spôsob upnutia | Nástrčná, upínač X1 = AST22 |
| Uloženie platničky | 5° pozitívne |
| Stredové chladenie | Áno |
| Skrutka a skrutkovač | 01364 KS-R50-M3.5, skrutkovač 01367 TX-R50-15 (M = 3,4 Nm) |
| Počet variantov | 1 |
| Výrobca | Aura Tools GmbH, Breidenbach, Nemecko |
Dodatočné parametre
| Kategória: | Frézy na kruhové platničky |
|---|---|
| Hmotnosť: | 0.33 kg |
| Druh nástroja: | Fréza s vymeniteľnými platničkami |
| Druh obrábania: | Hrubovanie, Dokončovanie |
| Rada: | ASR 5° |
| Celková dĺžka: | 50 |
| Druh platničky: | Kruhová |
| Počet zubov: | 5 |
| Pracovná hĺbka: | 50 |
| Priemer nástroja: | 52 |
| Pripojovací rozmer: | AST22 |
| Rádius: | 6 |
| Spôsob upnutia: | Nástrčná |
| Stredové chladenie: | Áno |
| Typ platničky pre frézu: | Kruhová D=12, s=3,18 (SF12) |
| Zadný priemer frézy: | 40 |
| Ak si želáte kompletné balenie, objednajte si: | 1 ks |
