Plátková guľová fréza D1=12 R=6 EK so závitom
AURA® EK – frézy s guľovou (jednodielnou) platničkou pre hrubovanie a dokončovanie (D1 = 12 mm)
Rad AURA® EK tvoria frézy so závitom pre jednodielne guľové vymeniteľné platničky, univerzálne použiteľné na hrubovanie aj dokončovanie. Sú mimoriadne vhodné na dokončovanie tvarových plôch s vysokou kvalitou povrchu a mimoriadne dlhou životnosťou.
Kľúčové vlastnosti
- Nízky axiálny aj radiálny rezný tlak
- Vhodné na hrubovanie aj dokončovanie
- Vnútorné chladenie pre spoľahlivý odvod triesok
- Optimálne pre vyloženia nástroja > 5×D
Parametre nástrojov (D1 = 12 mm)
Frézy so závitom (EK)
| Kód | D1 (mm) | R (mm) | z | AT/L1 (mm) | D2 (mm) | X1 | X2 | Skrutka | Skrutkovač | iKlick |
|---|---|---|---|---|---|---|---|---|---|---|
| 03981 | 12 | 6 | 2 | 23 | 11,5 | M7 | K12 | 02115 | 02396 |

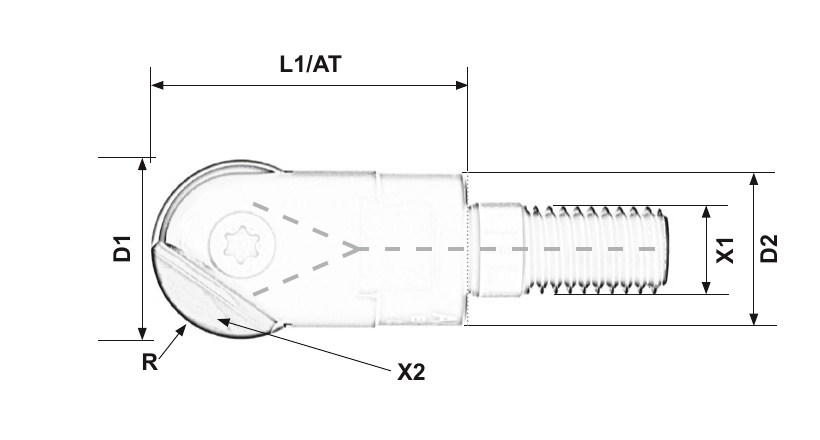

D1 = priemer frézy, R = rádius (rovná sa polovici D1, teda celej guľovej ploche platničky), z = počet zubov, AT/L1 = pracovná hĺbka/celková dĺžka, D2 = zadný priemer frézy, X1 = pripojovací závit, X2 = veľkosť sedla platničky. Kód otvorí produkt, iKlick zobrazí 3D náhľad.
Vymeniteľné guľové platničky
| Kód | D1 (mm) | R (mm) | X2 | Obrábanie | Materiál | iKlick |
|---|---|---|---|---|---|---|
| 03984 | 12 | 6 | K12 | Hrubovanie + dokončovanie | NANO |
D1 = priemer platničky, R = rádius platničky (6 mm), X2 = veľkosť sedla platničky (zhodné s telesom frézy). Kód otvorí produkt, iKlick zobrazí 3D náhľad. Platnička K12 je vhodná na hrubovanie aj dokončovanie.
Často kladené otázky
Čím sa vyznačuje guľová platnička K12?
Pokrýva celé spektrum dnes bežne používaných materiálov – od konštrukčných a nástrojových ocelí, aj kalených nad 60 HRC, cez liatiny a nerez až po špeciálne zliatiny. S obmedzením ju možno použiť aj na farebné kovy a grafit.
Dá sa touto frézou hrubovať aj dokončovať?
Áno, platnička K12 (03984 NANO) je vhodná na hrubovanie aj dokončovanie.
Čo obsahuje kompletná fréza EK?
Teleso frézy (kód 03981) sa objednáva samostatne, spolu s vymeniteľnou platničkou K12 (kód 03984), náhradnou skrutkou (kód 02115) a skrutkovačom (kód 02396), ktoré sa objednávajú osobitne.
Rezné podmienky pre kód 03981?
Ukážkové rezné podmienky pre kód 03981 (oceľ kalená do 65 HRC, platnička NANO): n = 1 989 min⁻¹, vf = 796 mm/min, vc = 75 m/min, ap = 0,36 mm, fz = 0,2 mm.
Základné informácie
| Parameter | Hodnota |
|---|---|
| Typ nástroja | Fréza so závitom pre guľovú (jednodielnu) vymeniteľnú platničku |
| Spôsob obrábania | Hrubovanie a dokončovanie |
| Systém platničiek | K12 |
| Priemer D1 (telesa) | 12 mm |
| Rádius R (platničky) | 6 mm |
| Počet zubov z | 2 |
| Spôsob upnutia | Závit (X1 = M7) |
| Stredové chladenie | Áno |
| Výrobca | Aura Tools GmbH, Breidenbach, Nemecko |
Dodatočné parametre
| Kategória: | Frézy s centrálnou platničkou |
|---|---|
| Hmotnosť: | 0.018 kg |
| Druh nástroja: | Fréza s vymeniteľnými platničkami |
| Druh obrábania: | Hrubovanie, Dokončovanie |
| Rada: | EK |
| Celková dĺžka: | 23 |
| Druh platničky: | Guľová, Centrálna |
| Počet zubov: | 2 |
| Pracovná hĺbka: | 23 |
| Priemer nástroja: | 12 |
| Pripojovací rozmer: | M7 |
| Rádius: | 6 |
| Spôsob upnutia: | Závit |
| Stredové chladenie: | Áno |
| Typ platničky pre frézu: | Guľová D=12, r=6, s=3 (K12) |
| Zadný priemer frézy: | 11,5 |
| Ak si želáte kompletné balenie, objednajte si: | 1 ks |
