Plátková fréza D1=42 R=6 G2P.URDM so závitom
AURA® ESR – skrutkovacie frézy s kruhovými vymeniteľnými platničkami
Rad AURA® ESR sú modulárne frézovacie hlavy so závitom pre ISO kruhové vymeniteľné platničky. Nástroj je univerzálne použiteľný na hrubovanie aj dokončovanie. Vhodne zvolenou kvalitou platničky je možné odrábať celé spektrum materiálov používaných v priemysle.
Kľúčové vlastnosti
- Nerovnomerné delenie zubov (unequal division) – tichší, plynulejší rez
- Vhodné na hrubovanie aj dokončovanie
- Vnútorné chladenie pre spoľahlivý odvod triesok
- Kalená dosadacia plocha platničky pre presné a stabilné upnutie
- Štyri veľkosti platničkového sedla: SF05 (Ø5), SF07 a SF07199 (Ø7, rôzna hrúbka platničky) a SF08 (Ø8)
Parametre nástrojov
Telesá fréz so závitom
| Kód | D1 (mm) | R (mm) | z | AT/L1 (mm) | D2 (mm) | X1 | X2 | Skrutka | Skrutkovač | iKlick |
|---|---|---|---|---|---|---|---|---|---|---|
| 03169 | 24 | 6 | 2 | 35 | 21 | M12 | SF12 | 01364 | 01367 | |
| 01500 | 35 | 6 | 3 | 43 | 29 | M16 | SF12 | 01364 | 01367 | |
| 02123 | 35 | 6 | 4 | 43 | 29 | M16 | SF12 | 01364 | 01367 | |
| 00606 | 42 | 6 | 4 | 42 | 29 | M16 | SF12 | 01364 | 01367 |

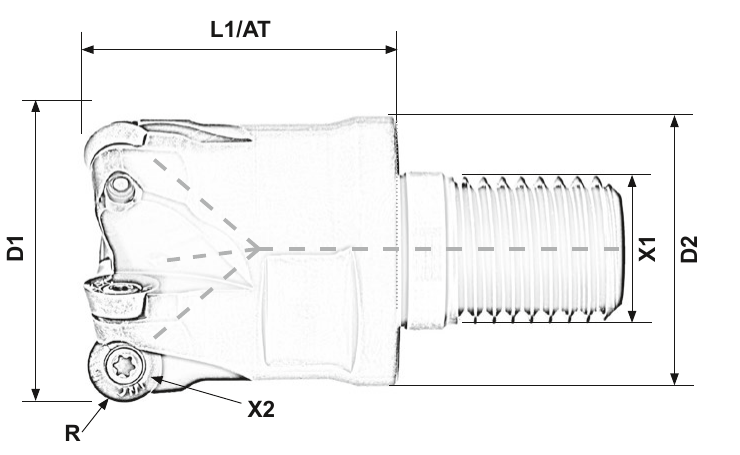

D1 = priemer frézy, R = rádius platničky, z = počet zubov, AT/L1 = pracovná hĺbka/celková dĺžka, D2 = zadný priemer frézy, X1 = pripojovací závit, X2 = typ platničkového sedla. Kód otvorí produkt, iKlick zobrazí 3D náhľad.
Vymeniteľné kruhové platničky
| Kód | R (mm) | X2 | Obrábanie | Materiál | iKlick |
|---|---|---|---|---|---|
| 15802 | 6 | SF12 | Hrubovanie | P25U | |
| 26595 | 6 | SF12 | Hrubovanie | P25C | |
| 01063 | 6 | SF12 | Hrubovanie | P40 | |
| 29327 | 6 | SF12 | Hrubovanie | P50 | |
| 10362 | 6 | SF12 | Hrubovanie | M50 | |
| 03943 | 6 | SF12 | Hrubovanie | NANO | |
| 03659 | 6 | SF12 | Hrubovanie + dokončovanie | NANO | |
| 07297 | 6 | SF12 | Hrubovanie | K10G | |
| 17058 | 6 | SF12 | Hrubovanie + dokončovanie | AL |
R = rádius platničky, X2 = typ platničkového sedla (zhodné s telesom frézy). Kód otvorí produkt, iKlick zobrazí 3D náhľad. Platničku vyberajte podľa požadovaného rádiusu a materiálu obrobku.
Často kladené otázky
Aký je rozdiel medzi platničkovými sedlami SF05, SF07, SF07199 a SF08?
Ide o štyri rôzne veľkosti/varianty kruhového sedla platničky: SF05 (Ø5 mm) pre D1=10–12 mm a R=2,5 mm; SF07 (Ø7 mm, hrúbka platničky s=2,38 mm) pre D1=15–20 mm a R=3,5 mm; SF07199 (rovnaké Ø7, ale tenšia platnička s=1,99 mm) pre iný rozsah hĺbky AT/L1; SF08 (Ø8 mm) pre D1=16–32 mm a R=4 mm. Teleso frézy a platnička musia mať vždy zhodné označenie X2 – platničky SF07 a SF07199 nie sú vzájomne zameniteľné.
Ako vyberiem platničku pre hrubovanie a dokončovanie?
V stĺpci „Obrábanie“ v tabuľke platničiek nájdete, či je daná platnička určená na hrubovanie, dokončovanie, alebo obe operácie. Platničky s označením „Hrubovanie + dokončovanie“ sú univerzálne, ostatné sú optimalizované len na jednu z operácií.
Čo obsahuje kompletná fréza ESR?
Teleso frézy (kód v prvej tabuľke) sa objednáva podľa potrebného rádiusu vymeniteľnej platničky. V každom telese sú naskrutkované upínacie skrutky. Ďalšie náhradné skrutky ako aj skrutkovač na ich montáž/demontáž sa objednávajú osobitne – oba kódy nájdete v tabuľke telies.
Aké sú orientačné rezné podmienky?
Pre kód 03885 (D1=12, R=2,5), materiál 1000N NANO: n≈5 305 ot/min, vf≈9 549 mm/min, vc≈200 m/min, ap≈0,38 mm, ae≈4,90 mm, fz≈0,60 mm. Hodnoty sú orientačné, upravte podľa konkrétneho stroja a upnutia.
Základné parametre série ESR
| Parameter | Hodnota |
|---|---|
| Typ nástroja | Fréza so závitom pre kruhové vymeniteľné platničky |
| Spôsob obrábania | Hrubovanie a dokončovanie |
| Systém platničiek | SF05 (Ø5), SF07 a SF07199 (Ø7), SF08 (Ø8) |
| Rozsah D1 | 10 – 32 mm |
| Rádius R | 2,5 mm (SF05) / 3,5 mm (SF07, SF07199) / 4 mm (SF08) |
| Počet zubov z | 2 – 5 |
| Spôsob upnutia | Závit (X1 = M6–M16) |
| Stredové chladenie | Áno |
Dodatočné parametre
| Kategória: | Frézy na kruhové platničky |
|---|---|
| Hmotnosť: | 0.24 kg |
| Druh nástroja: | Fréza s vymeniteľnými platničkami |
| Druh obrábania: | Hrubovanie, Dokončovanie |
| Rada: | ESR |
| Celková dĺžka: | 42 |
| Druh platničky: | Kruhová |
| Počet zubov: | 4 |
| Pracovná hĺbka: | 42 |
| Priemer nástroja: | 42 |
| Pripojovací rozmer: | M16 |
| Rádius: | 6 |
| Spôsob upnutia: | Závit |
| Stredové chladenie: | Áno |
| Typ platničky pre frézu: | Kruhová D=12, s=3,18 (SF12) |
| Zadný priemer frézy: | 29 |
| Ak si želáte kompletné balenie, objednajte si: | 1 ks |
