Plátková fréza D1=35 R=3 ESR HQC so závitom
AURA® ESR HQC – frézy so závitom pre kruhové vymeniteľné platničky, teleso z kalenej nástrojovej ocele
Rad AURA® ESR HQC sú frézy so závitom pre ISO kruhové vymeniteľné platničky, s telesom vyrobeným z kalenej nástrojovej ocele. Nástroj je univerzálne použiteľný na hrubovanie aj dokončovanie. Vhodne zvolenou kvalitou platničky je možné obrábať celé spektrum materiálov používaných v priemysle.
Kľúčové vlastnosti
- Nerovnomerné delenie zubov (unequal division) – tichší, plynulejší rez
- Vhodné na hrubovanie aj dokončovanie
- Vnútorné chladenie pre spoľahlivý odvod triesok
- Kalená dosadacia plocha platničky pre presné a stabilné upnutie
Parametre nástrojov
Telesá fréz so závitom (ESR HQC)
| Kód | D1 (mm) | R (mm) | z | AT/L1 (mm) | D2 (mm) | X1 | X2 | Skrutka | Skrutkovač | iKlick |
|---|---|---|---|---|---|---|---|---|---|---|
| 20577 | 12 | 3 | 2 | 23 | 11,5 | M7 | SF06 | 20596 | 03891 | |
| 20578 | 13 | 3 | 2 | 23 | 12,5 | M8K | SF06 | 22460 | 01366 | |
| 20579 | 14 | 3 | 2 | 23 | 13,5 | M8 | SF06 | 22460 | 01366 | |
| 20580 | 15 | 3 | 3 | 23 | 13,5 | M8 | SF06 | 22460 | 01366 | |
| 20581 | 16 | 3 | 3 | 23 | 15,4 | M10k | SF06 | 22460 | 01366 | |
| 20582 | 20 | 3 | 4 | 28 | 18 | M10 | SF06 | 22460 | 01366 | |
| 20583 | 25 | 3 | 5 | 35 | 23 | M12 | SF06 | 22460 | 01366 | |
| 20584 | 30 | 3 | 6 | 43 | 29 | M16 | SF06 | 22460 | 01366 | |
| 20585 | 35 | 3 | 7 | 43 | 29 | M16 | SF06 | 22460 | 01366 |

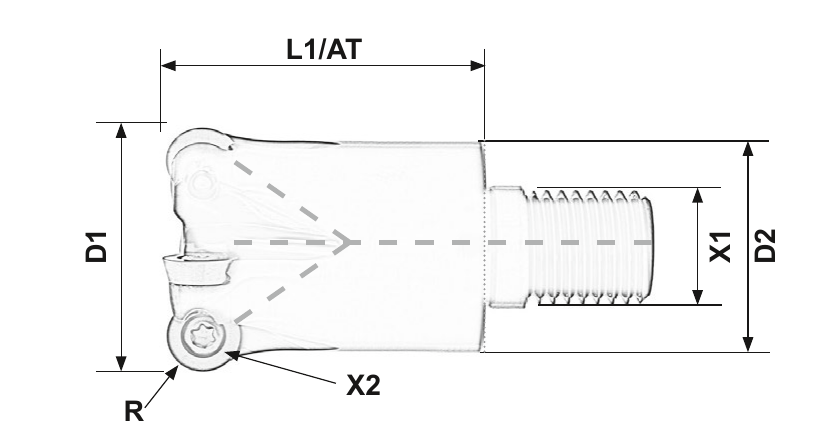

D1 = priemer frézy, R = rádius platničky, z = počet zubov, AT/L1 = pracovná hĺbka/celková dĺžka, D2 = zadný priemer frézy, X1 = pripojovací závit, X2 = veľkosť sedla platničky. Kód otvorí produkt, iKlick zobrazí 3D náhľad.
Vymeniteľné kruhové platničky
| Kód | R (mm) | X2 | Obrábanie | Materiál | iKlick |
|---|---|---|---|---|---|
| 24539 | 3 | SF06 | Hrubovanie + dokončovanie | P25C | |
| 20595 | 3 | SF06 | Hrubovanie + dokončovanie | NANO | |
| 26973 | 3 | SF06 | Dokončovanie | K03S | |
| 22104 | 3 | SF06 | Dokončovanie | CER |
R = rádius platničky, X2 = veľkosť platničky (zhodné s telesom frézy). Kód otvorí produkt, iKlick zobrazí 3D náhľad. Platničku vyberajte podľa požadovaného rádiusu a materiálu obrobku.
Často kladené otázky
Čím sa líši rad ESR HQC od radu ESR 5°?
Teleso frézy ESR HQC je vyrobené z kalenej nástrojovej ocele a platnička nie je uložená s 5° pozitívnym sklonom ako pri rade ESR 5°.
Ako vyberiem platničku pre hrubovanie a dokončovanie?
V stĺpci „Obrábanie“ v tabuľke platničiek nájdete, či je daná platnička určená na hrubovanie, dokončovanie, alebo obe operácie. Platničky s označením „Hrubovanie + dokončovanie“ sú univerzálne, ostatné sú optimalizované len na dokončovanie.
Čo obsahuje kompletná fréza ESR HQC?
Teleso frézy (kódy 20577 až 20585) sa objednáva podľa potrebného priemeru D1 – všetkých 9 variantov používa rovnakú vymeniteľnú platničku (R = 3 mm, SF06). V telese sú naskrutkované upínacie skrutky. Pre kód 20577 sa náhradná skrutka a skrutkovač objednávajú pod kódmi 20596 a 03891, pre ostatné telesá (20578 – 20585) je skrutkovač spoločný pod kódom 01366.
Základné parametre série ESR HQC
| Parameter | Hodnota |
|---|---|
| Typ nástroja | Fréza so závitom pre kruhové vymeniteľné platničky, teleso z kalenej nástrojovej ocele |
| Spôsob obrábania | Hrubovanie a dokončovanie |
| Systém platničiek | SF06 (Ø6) |
| Rozsah D1 | 12 – 35 mm |
| Rádius R | 3 mm |
| Počet zubov z | 2 – 7 |
| Spôsob upnutia | Závit (X1 = M7 až M16) |
| Stredové chladenie | Áno |
Dodatočné parametre
| Kategória: | Frézy na kruhové platničky |
|---|---|
| Druh nástroja: | Fréza s vymeniteľnými platničkami |
| Druh obrábania: | Hrubovanie, Dokončovanie |
| Rada: | ESR HQC |
| Celková dĺžka: | 43 |
| Druh platničky: | Kruhová |
| Počet zubov: | 7 |
| Pracovná hĺbka: | 43 |
| Priemer nástroja: | 35 |
| Pripojovací rozmer: | M16 |
| Rádius: | 3 |
| Spôsob upnutia: | Závit |
| Stredové chladenie: | Áno |
| Typ platničky pre frézu: | Kruhová D=6, s=2,38 (SF06) |
| Zadný priemer frézy: | 29 |
| Ak si želáte kompletné balenie, objednajte si: | 1 ks |
