Plátková fréza D1=16 R=1,1 TRIHF11 so závitom
AURA® TRIHF11 – HSC frézovacie hlavy so závitom pre veľké pracovné hĺbky (trojhranná platnička R1,1)
Rad AURA® TRIHF11 sú frézovacie hlavy so závitom s trojhrannou (triangulárnou) hrubovacou platničkou s pevným rádiusom R = 1,1 mm, určené na obrábanie pri veľkých pracovných hĺbkach (HSC). Veľmi plynulý rez a nízke radiálne rezné sily zaisťujú bezpečný priebeh obrábania aj pri veľkých previsoch nástroja, vrátane obrábania valcových stien.
Kľúčové vlastnosti
- Vysoké posuvy
- Redukcia vibrácií
- Vnútorné chladenie pre spoľahlivý odvod triesok
- Veľké previsy nástroja
Parametre nástrojov
Frézovacie hlavy so závitom (TRIHF11)
| Kód | D1 (mm) | R (mm) | z | AT/L1 (mm) | D2 (mm) | X1 | X2 | Skrutka | Skrutkovač | iKlick |
|---|---|---|---|---|---|---|---|---|---|---|
| 11105 | 16 | 1,1 | 2 | 23 | 15,4 | M10k | TRI11 | 03929 | 02395 | |
| 11125 | 20 | 1,1 | 3 | 25 | 18 | M10 | TRI11 | 03929 | 02395 | |
| 11126 | 25 | 1,1 | 3 | 29 | 23 | M12 | TRI11 | 03929 | 02395 | |
| 31971 | 25 | 1,1 | 4 | 29 | 21 | M12 | TRI11 | 03929 | 02395 | |
| 11128 | 30 | 1,1 | 4 | 43 | 29 | M16 | TRI11 | 03929 | 02395 | |
| 31972 | 30 | 1,1 | 5 | 43 | 29 | M16 | TRI11 | 03929 | 02395 | |
| 12243 | 32 | 1,1 | 3 | 43 | 29 | M16 | TRI11 | 03929 | 02395 | |
| 31973 | 32 | 1,1 | 5 | 43 | 29 | M16 | TRI11 | 03929 | 02395 | |
| 11129 | 35 | 1,1 | 5 | 43 | 29 | M16 | TRI11 | 03929 | 02395 | |
| 31974 | 35 | 1,1 | 6 | 43 | 29 | M16 | TRI11 | 03929 | 02395 | |
| 11130 | 42 | 1,1 | 5 | 43 | 29 | M16 | TRI11 | 03929 | 02395 | |
| 11432 | 42 | 1,1 | 6 | 43 | 38 | M16G | TRI11 | 03929 | 02395 | |
| 31975 | 42 | 1,1 | 7 | 43 | 29 | M16 | TRI11 | 03929 | 02395 |

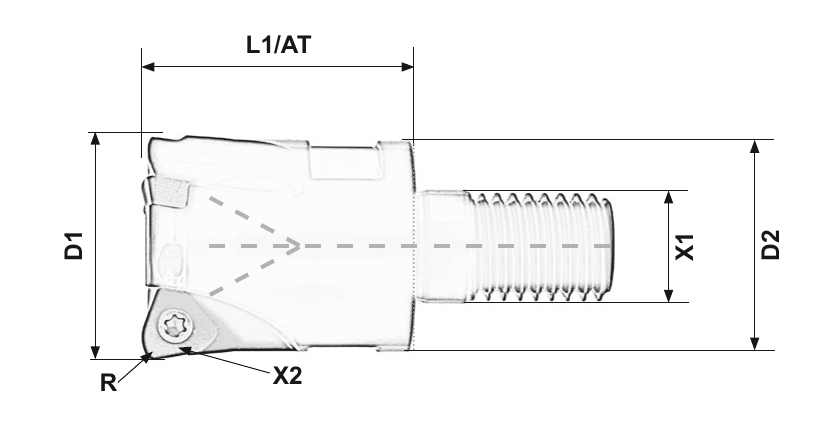

D1 = priemer frézy, R = rádius platničky (pevný, 1,1 mm), z = počet zubov, AT/L1 = pracovná hĺbka/celková dĺžka, D2 = zadný priemer frézy, X1 = pripojovací závit, X2 = veľkosť sedla platničky. Kód otvorí produkt, iKlick zobrazí 3D náhľad.
Vymeniteľné trojhranné hrubovacie platničky
| Kód | R (mm) | X2 | Obrábanie | Materiál | iKlick |
|---|---|---|---|---|---|
| 17250 | 1,1 | TRI11 | Hrubovanie | P25U | |
| 10880 | 1,1 | TRI11 | Hrubovanie | P50 | |
| 11500 | 1,1 | TRI11 | Hrubovanie | NANO | |
| 11121 | 1,1 | TRI11 | Hrubovanie | K10G | |
| 17870 | 1,1 | TRI11 | Hrubovanie | INC35 |
R = rádius platničky (1,1 mm, pevný), X2 = veľkosť platničky (zhodné s telesom frézy). Kód otvorí produkt, iKlick zobrazí 3D náhľad. Všetky dostupné platničky TRI11 sú určené výhradne na hrubovanie.
Často kladené otázky
Aký je rozdiel medzi TRIHF11 a radmi ESR/ASR/AS 5K16?
Rad TRIHF11 používa trojhrannú (triangulárnu) hrubovaciu platničku s pevným rádiusom R = 1,1 mm. Teleso má metrický závit (podobne ako ESR), no je špeciálne konštruované na obrábanie pri veľkých pracovných hĺbkach – vysoké posuvy, nízke radiálne rezné sily a redukcia vibrácií umožňujú bezpečnú prácu aj pri veľkých previsoch nástroja a na valcových stenách.
Dá sa touto frézou aj dokončovať?
Nie, dostupné platničky TRI11 (P25U, P50, NANO, K10G, INC35) sú určené výhradne na hrubovanie. Dokončovacia platnička pre tento systém platničiek nie je v ponuke.
Čo obsahuje kompletná fréza TRIHF11?
Teleso frézy sa objednáva podľa potrebného priemeru D1 a počtu zubov z – niektoré priemery (25, 30, 32, 35, 42 mm) sú dostupné vo viacerých vyhotoveniach s odlišným počtom zubov. Všetkých 13 variantov používa rovnakú vymeniteľnú platničku (R = 1,1 mm, TRI11) aj rovnakú náhradnú skrutku (kód 03929) a skrutkovač (kód 02395), ktoré sa objednávajú osobitne.
Základné parametre série TRIHF11
| Parameter | Hodnota |
|---|---|
| Typ nástroja | HSC frézovacia hlava so závitom pre trojhrannú vymeniteľnú platničku |
| Spôsob obrábania | Hrubovanie |
| Systém platničiek | TRI11 |
| Rozsah D1 | 16 – 42 mm |
| Rádius R | 1,1 mm (pevný) |
| Počet zubov z | 2 – 7 |
| Spôsob upnutia | Závit (X1 = M10k až M16G) |
| Stredové chladenie | Áno |
Dodatočné parametre
| Kategória: | Vysokoposuvové frézy |
|---|---|
| Hmotnosť: | 0.03 kg |
| Druh nástroja: | Fréza s vymeniteľnými platničkami |
| Druh obrábania: | Hrubovanie |
| Rada: | TRIHF11 |
| Celková dĺžka: | 23 |
| Druh platničky: | Rohová, 3-uholníková, Vysokoposuvová |
| Počet zubov: | 2 |
| Pracovná hĺbka: | 23 |
| Priemer nástroja: | 16 |
| Pripojovací rozmer: | M10k |
| Rádius: | 1,1 |
| Spôsob upnutia: | Závit |
| Stredové chladenie: | Áno |
| Typ platničky pre frézu: | Trojuholníková D=6, r=1,1, s=3 (TRI11) |
| Zadný priemer frézy: | 15,4 |
| Ak si želáte kompletné balenie, objednajte si: | 1 ks |
