Plát. rohová nástrčná fréza D1=40 R=0,8 AST AOMX
AURA® AST AOMX – nástrčné frézy s rohovými platničkami AMOX s rôznymi rádiusmi
Rad AURA® AST AOMX sú nástrčné frézy pre väčšie priemery, určené pre rohové (obdĺžnikové) vymeniteľné platničky AMOX s rôznymi rohovými rádiusmi. Univerzálne použiteľné na hrubovanie, pred dokončovanie (pre-finishing) a dokončovanie – výsledný rohový rádius frézy je daný zvolenou vymeniteľnou platničkou.
Kľúčové vlastnosti
- Dobré zanorovacie vlastnosti v axiálnom smere
- Vhodné na hrubovanie, pred dokončovanie a dokončovanie
- Vnútorné chladenie pre spoľahlivý odvod triesok
- Odolné substráty vymeniteľných platničiek
Parametre nástrojov
Nástrčné telesá fréz (AST AOMX)
| Kód | D1 (mm) | R (mm) | z | AT/L1 (mm) | D2 (mm) | X1 | X2 | Skrutka | Skrutkovač | iKlick |
|---|---|---|---|---|---|---|---|---|---|---|
| 08713 | 32 | 0,8 | 5 | 32 | 30 | AST16 | MS08 | 06803 | 02395 | |
| 07130 | 40 | 0,8 | 6 | 40 | 38 | AST22 | MS08 | 06803 | 02395 | |
| 07485 | 50 | 0,8 | 7 | 40 | 48 | AST22 | MS08 | 06803 | 02395 |

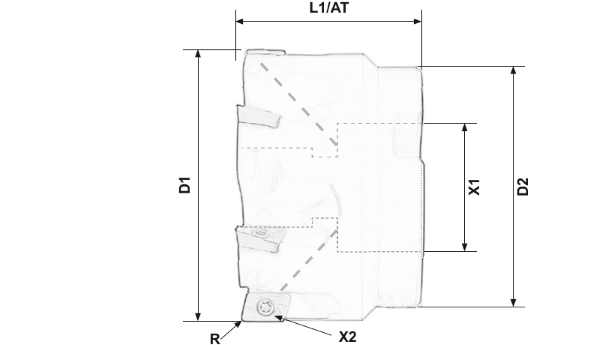

D1 = priemer frézy, R = rohový rádius telesa (0,8 mm, spoločný pre všetky vyhotovenia – skutočný pracovný rádius frézy určuje zvolená vymeniteľná platnička), z = počet zubov, AT/L1 = pracovná hĺbka/celková dĺžka, D2 = zadný priemer frézy, X1 = pripojovací rozmer adaptéra AST, X2 = veľkosť sedla platničky. Kód otvorí produkt, iKlick zobrazí 3D náhľad.
Vymeniteľné rohové platničky
| Kód | R (mm) | X2 | Obrábanie | Materiál | iKlick |
|---|---|---|---|---|---|
| 07016 | 0,4 | MS08 | Hrubovanie + dokončovanie | P25 | |
| 07019 | 0,4 | MS08 | Hrubovanie + dokončovanie | M40 | |
| 06022 | 0,8 | MS08 | Hrubovanie + dokončovanie | P25 | |
| 26640 | 0,8 | MS08 | Hrubovanie + dokončovanie | AL | |
| 07017 | 1,6 | MS08 | Hrubovanie + dokončovanie | P25 | |
| 11460 | 1,6 | MS08 | Hrubovanie + dokončovanie | M40 | |
| 07018 | 3,2 | MS08 | Hrubovanie + dokončovanie | P25 | |
| 07486 | 3,2 | MS08 | Hrubovanie + dokončovanie | M40 |
R = rohový rádius platničky, X2 = veľkosť sedla platničky (zhodné s telesom frézy). Kód otvorí produkt, iKlick zobrazí 3D náhľad. Platničku vyberajte podľa požadovaného rádiusu a obrábaného materiálu (P25 – konštrukčné ocele, M40 – ocele/nerez, AL – farebné kovy).
Často kladené otázky
Na čo je určený systém AST AOMX?
Ide o nástrčné frézy pre väčšie priemery, určené pre rohové (obdĺžnikové) vymeniteľné platničky AMOX s rôznymi rohovými rádiusmi. Sú univerzálne použiteľné na hrubovanie aj predchádzajúce dokončovanie (pre-finishing), pričom výsledný rohový rádius frézy je daný zvolenou vymeniteľnou platničkou.
Aký je rozdiel medzi AST AOMX a ES AOMX?
Obe série používajú rovnaké vymeniteľné platničky (systém MS08), líšia sa spôsobom upnutia telesa a rozsahom priemerov. ES AOMX sú frézy so závitom pre menšie priemery D1 = 16 – 40 mm. AST AOMX sú nástrčné frézy (na adaptér AST16/AST22) pre väčšie priemery D1 = 32 – 63 mm.
Ako sa určuje rádius R frézy?
Telesá AST AOMX majú vždy rovnaký rohový rádius R = 0,8 mm. Skutočný pracovný rádius frézy však určuje zvolená vymeniteľná platnička – k dispozícii sú platničky so systémom MS08 v rádiusoch 0,4, 0,8, 1,6 alebo 3,2 mm. Pre rádius 3,2 je nutná modifikácia telesa.
Čo obsahuje kompletná fréza AST AOMX?
Teleso frézy sa objednáva podľa potrebného priemeru D1 a počtu zubov, spolu s vymeniteľnou platničkou MS08 podľa zvoleného rádiusu a materiálu. Všetky 4 telesá (08713, 07130, 07485, 17157) používajú rovnakú náhradnú skrutku (kód 06803) aj skrutkovač (kód 02395), ktoré sa objednávajú osobitne.
Základné parametre série AST AOMX
| Parameter | Hodnota |
|---|---|
| Typ nástroja | Nástrčná fréza pre rohovú (obdĺžnikovú) vymeniteľnú platničku AMOX s rôznymi rohovými rádiusmi |
| Spôsob obrábania | Hrubovanie, pred dokončovanie a dokončovanie |
| Systém platničiek | MS08 |
| Rozsah D1 | 32 – 63 mm |
| Rohový rádius R (telesá) | 0,8 mm |
| Rádius platničky | 0,4 – 3,2 mm (podľa voľby) |
| Počet zubov z | 5 – 7 |
| Spôsob upnutia | Nástrčná (X1 = AST16/AST22) |
| Stredové chladenie | Áno |
Dodatočné parametre
| Kategória: | Frézy na rohové platničky |
|---|---|
| Hmotnosť: | 0.223 kg |
| Druh nástroja: | Fréza s vymeniteľnými platničkami |
| Druh obrábania: | Hrubovanie, Dokončovanie |
| Rada: | AST AOMX |
| Celková dĺžka: | 40 |
| Druh platničky: | Rohová, Obdĺžniková |
| Počet zubov: | 6 |
| Pracovná hĺbka: | 40 |
| Priemer nástroja: | 40 |
| Pripojovací rozmer: | AST22 |
| Rádius: | 0,8 |
| Spôsob upnutia: | Nástrčná |
| Stredové chladenie: | Áno |
| Typ platničky pre frézu: | Obdĺžniková D=9,3, s=3,65 (MS08) |
| Zadný priemer frézy: | 38 |
| Ak si želáte kompletné balenie, objednajte si: | 1 ks |
