Plát. guľová fréza D1=8 R=4 V-EK-SC s VHM stopkou
AURA® [v-ek-sc] – guľové frézy s monolitnou tvrdokovovou (VHM) stopkou pre obrábanie grafitu
Rad AURA® [v-ek-sc] kombinuje vysoko tuhú monolitnú tvrdokovovú (VHM) stopku s vymeniteľnou guľovou platničkou upnutou v systéme AURA® V-seat, ktorý zaručuje vysokú presnosť a opakovateľnosť pri výmene platničky. Rádius R zodpovedá polovici priemeru platničky D1 (celá polguľová plocha) a systém je určený na obrábanie všetkých druhov grafitu – hrubovanie aj dokončovanie v 2D aj 3D, vrátane dofrézovania zvyškového materiálu.
Kľúčové vlastnosti
- Predurčené pre tenké rebrované elektródy
- Pri obrábaní dobre potláča vibrácie
- Zvládne aj náročné pomery vyloženia L/D > 10×D
- Konfigurácia a export nástrojov priamo v iKlick
Parametre nástrojov

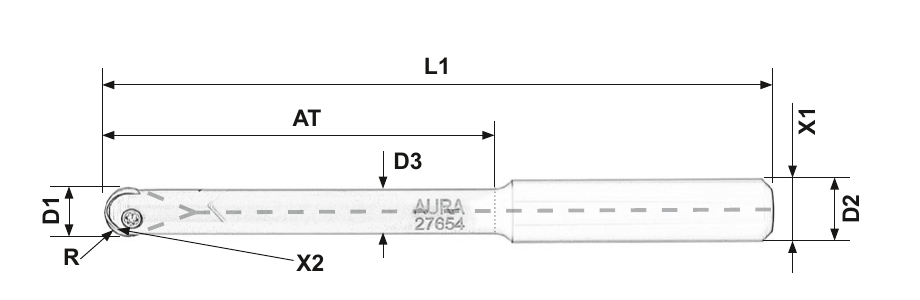

![Kótovaný nákres AURA® [v-ek-sc]](https://cdn.myshoptet.com/usr/www.hhatools.sk/user/documents/upload/Obrázky s vysvetlivkami/v-ek-sc_nakres.png)
Frézy s VHM stopkou ([v-ek-sc], K08-VA)
| Kód | D1 (mm) | R (mm) | z | AT (mm) | D2 (mm) | D3 (mm) | L1 (mm) | X1 | X2 | Skrutka | Skrutkovač | iKlick |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 27650 | 8 | 4 | 2 | 41 | 8 | 7,2 | 85 | S8 | K08-VA | 24805 | 01366 | |
| 27653 | 8 | 4 | 2 | 41 | 10 | 7,2 | 85 | S10 | K08-VA | 24805 | 01366 | |
| 27651 | 8 | 4 | 2 | 61 | 8 | 7,2 | 105 | S8 | K08-VA | 24805 | 01366 | |
| 27654 | 8 | 4 | 2 | 61 | 10 | 7,2 | 105 | S10 | K08-VA | 24805 | 01366 | |
| 27652 | 8 | 4 | 2 | 101 | 8 | 7,2 | 140 | S8 | K08-VA | 24805 | 01366 | |
| 27655 | 8 | 4 | 2 | 101 | 10 | 7,2 | 145 | S10 | K08-VA | 24805 | 01366 | |
| 27656 | 8 | 4 | 2 | 101 | 10 | 7,2 | 145 | S10 | K08-VA | 24805 | 01366 |
D1 = priemer frézy, R = rádius (pevný, 4 mm, = D1/2), z = počet zubov, AT = pracovná hĺbka, D2 = priemer stopky v mieste upínača, D3 = priemer krčku, L1 = celková dĺžka, X1 = pripojovací rozmer stopky, X2 = veľkosť sedla platničky. Kód otvorí produkt, iKlick zobrazí 3D náhľad.
Vymeniteľná guľová platnička
| Kód | D1 (mm) | R (mm) | X2 | Obrábanie | Materiál | iKlick |
|---|---|---|---|---|---|---|
| 29160 | 8 | 4 | K08-VA | Hrubovanie + dokončovanie | DIA |
D1 = priemer platničky, R = rádius platničky (4 mm, = D1/2), X2 = veľkosť sedla platničky (zhodné s telesom frézy). Kód otvorí produkt, iKlick zobrazí 3D náhľad. Platnička je z diamantovo povlakovaného tvrdokovu (DIA), určená na obrábanie grafitu, vhodná na hrubovanie aj dokončovanie.
Často kladené otázky
Na čo je určený systém [v-ek-sc]?
Systém je špecificky navrhnutý na obrábanie grafitových elektród – hrubovanie aj dokončovanie v 2D aj 3D, vrátane dofrézovania zvyškového materiálu. Guľová platnička je vhodná najmä na dokončovanie zaoblených tvarových plôch. Vďaka odľahčenému obvodu a nízkym vibráciám je predurčený najmä pre tenké rebrované elektródy a náročné pomery vyloženia presahujúce 10×D.
Čo je systém AURA® V-seat?
Ide o upínací systém vymeniteľnej platničky, ktorý zaručuje vysokú presnosť a opakovateľnosť polohy platničky pri jej výmene – po výmene opotrebovanej platničky tak spravidla nie je potrebné nové zoradenie nástroja.
Prečo majú telesá rovnaký priemer D1 aj rádius R, ale rôzne kódy?
Telesá sa líšia pracovnou hĺbkou (AT) a celkovou dĺžkou (L1) – teda dostupné sú kratšie aj dlhšie vyhotovenia – a tiež pripojovacím rozmerom stopky (X1 = S8 alebo S10). Vyberte podľa potrebného vyloženia nástroja a použitého upínača.
Čo obsahuje kompletná fréza [v-ek-sc]?
Teleso frézy sa objednáva podľa potrebnej dĺžky a pripojovacieho rozmeru stopky. Všetkých 7 uvedených variantov (priemer D1 = 8 mm, R = 4 mm) používa rovnakú platničku K08-VA (kód 29160) aj rovnakú náhradnú skrutku (kód 24805) a skrutkovač (kód 01366), ktoré sa objednávajú osobitne.
Základné parametre série [v-ek-sc] (K08-VA)
| Parameter | Hodnota |
|---|---|
| Typ nástroja | Fréza s monolitnou tvrdokovovou (VHM) stopkou a vymeniteľnou guľovou platničkou (V-seat) na obrábanie grafitu |
| Spôsob obrábania | Hrubovanie a dokončovanie |
| Systém platničiek | K08-VA |
| Priemer D1 | 8 mm |
| Rádius R | 4 mm (pevný, = D1/2) |
| Počet zubov z | 2 |
| Spôsob upnutia | Stopka (X1 = S8 alebo S10) |
| Stredové chladenie | Áno |
Dodatočné parametre
| Kategória: | Frézy s centrálnou platničkou |
|---|---|
| Hmotnosť: | 0.056 kg |
| Druh nástroja: | Fréza s vymeniteľnými platničkami |
| Druh obrábania: | Hrubovanie, Dokončovanie |
| Rada: | V-EK-SC |
| Celková dĺžka: | 105 |
| Druh platničky: | Guľová, Centrálna |
| Počet zubov: | 2 |
| Pracovná hĺbka: | 61 |
| Priemer krčku: | 7,2 |
| Priemer nástroja: | 8 |
| Pripojovací rozmer: | S8 |
| Rádius: | 4 |
| Spôsob upnutia: | Stopka |
| Stredové chladenie: | Áno |
| Typ platničky pre frézu: | Guľová D=8, r=4 (K06VA) |
| Zadný priemer frézy: | 8 |
| Ak si želáte kompletné balenie, objednajte si: | 1 ks |
