Guľová fréza D1=8 R=4 <56HRC KZ s krčkom
AURA KULON® [kz] – univerzálna guľová fréza s priamym krčkom pre kalené ocele do 65 HRC
KULON® [kz] je dvojbriová guľová fréza (ballnose cutter) s priamym cylindrickým krčkom (°a = 0°), navrhnutá pre univerzálne použitie v kalených nástrojových oceliach do 65 HRC. Bez kónického zosilnenia ponúka presné rovnobežné vedenie nástroja a je obzvlášť vhodná pre materiály 1.2083 a 1.2085 (mäkké prevedenie).
Vlastnosti frézy [kz]
Priamy krček s °a = 0° zaručuje konštantný priemer D3 na celej dĺžke AT – nástroj nenaráža na steny dutiny ani pri hlbšom dosahu. Guľová geometria (R = D1/2) je optimalizovaná pre 3D kopírovacie frézovanie povrchov a rohov. Vybrané varianty pre D1 = 1–1,5 mm sú vybavené interným chladením (IKZ). Rozsah D1 = 1–16 mm s AT až 110 mm pokrýva celé spektrum bežných frézovacích operácií.
Hlavné prednosti
- Priamy krček °a = 0° – presné vedenie, žiadne kónické odchýlky ani podrezanie stien
- Až do 65 HRC – pre HSC frézovanie kalených nástrojových ocelí
- Vhodná pre 1.2083 / 1.2085 soft – plastiková forma, korozivzdorné formy
- Guľová špička R = D1/2 – precízne 3D kopírovacie frézovanie povrchov a dutín
- D1 = 1–16 mm, AT až 110 mm – najširší sortiment pre všetky hĺbky a priemery
Pre aké materiály je určená
Optimálna pre materiály do 56, 52 a 48 HRC (+) a bežné nástrojové ocele (Steel, 1.400N, 1.000N, +). Vhodná aj pre šedú liatinu GG (+). Podmienečne vhodná pre CrNi, titán, GjV, meď a hliník. Nie je určená pre materiály do 65 a 58 HRC, AlSi ani GFK.
Typické nasadenie
Universálne 3D kopírovacie frézovanie povrchov, dutín a rohov v kalených formách. Dokončovanie tvarových plôch, frézovanie zaoblených prechodov. Ukážkové rezné dáta pre kód 00050 (D1 = 5 mm, R = 2,5 mm, AT = 8 mm): n = 6 369 ot./min, vf = 930 mm/min, vc = 100 m/min, ap = 0,156 mm, ae = 0,00 mm, fz = 0,073 mm – pri materiáli < 56 HRC.
Výrobca: AURA® Frästechnik GmbH, Breidenbach, Nemecko. Technické zmeny vyhradené.
Parametre nástrojov

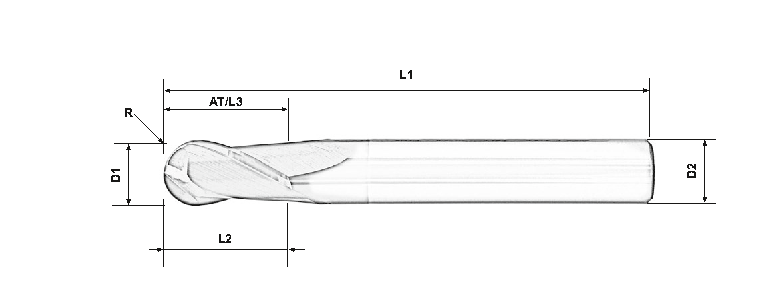

![Kotovany nakres KULON® [kz] – guľová fréza s priamym krčkom](https://cdn.myshoptet.com/usr/www.hhatools.sk/user/documents/upload/blobid0-47.png?1779862082)
| Kód | D1 (mm) | R (mm) | L2 (mm) | L3 (mm) | D3 (mm) | D2 (mm) | AT (mm) | °a | L1 (mm) | z | Stredové chladenie | iKlick |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 00460 | 8 | 4 | 12 | 12 | 8 | 8 | 12 | 0 | 59 | 2 | - |  |
| 00053 | 8 | 4 | 12 | 12 | 8 | 8 | 12 | 0 | 80 | 2 | - | |
| 00054 | 8 | 4 | 12 | 12 | 8 | 8 | 12 | 0 | 100 | 2 | - | |
| 06387 | 8 | 4 | 12 | 12 | 0 | 8 | 12 | 0 | 150 | 2 | - | |
| 09393 | 8 | 4 | 12 | 12 | 0 | 8 | 12 | 0 | 120 | 2 | - | |
| 10029 | 8 | 4 | 12 | 20 | 7,7 | 8 | 20 | 0 | 59 | 2 | - | |
| 06205 | 8 | 4 | 12 | 26 | 7,73 | 8 | 26 | 0 | 59 | 2 | - | |
| 07278 | 8 | 4 | 12 | 40 | 7,7 | 8 | 40 | 0 | 80 | 2 | - | |
| 00056 | 10 | 5 | 18 | 18 | 0 | 10 | 18 | 0 | 75 | 2 | - | |
| 00058 | 10 | 5 | 18 | 18 | 0 | 10 | 18 | 0 | 100 | 2 | - | |
| 00059 | 10 | 5 | 18 | 18 | 0 | 10 | 18 | 0 | 150 | 2 | - | |
| 07490 | 10 | 5 | 18 | 18 | 0 | 10 | 18 | 0 | 120 | 2 | - | |
| 04883 | 10 | 5 | 18 | 31 | 9,69 | 10 | 31 | 0 | 75 | 2 | - | |
| 07469 | 10 | 5 | 18 | 35 | 9,65 | 10 | 35 | 0 | 60 | 2 | - | |
| 00680 | 12 | 6 | 20 | 20 | 0 | 12 | 20 | 0 | 84 | 2 | - | |
| 00060 | 12 | 6 | 20 | 20 | 0 | 12 | 20 | 0 | 120 | 2 | - | |
| 00061 | 12 | 6 | 20 | 20 | 0 | 12 | 20 | 0 | 150 | 2 | - | |
| 03783 | 12 | 6 | 20 | 20 | 0 | 12 | 20 | 0 | 100 | 2 | - | |
| 04884 | 12 | 6 | 20 | 43 | 11,6 | 12 | 43 | 0 | 84 | 2 | - | |
| 00062 | 16 | 8 | 26 | 26 | 0 | 16 | 26 | 0 | 100 | 2 | - | |
Rozmery v mm. Skratky: D1 – priemer frézovania (= 2R), R – polomer guľovej špičky, L2 – dĺžka reznej zóny, L3 – dĺžka krčka (= AT pri °a=0°), D3 – priemer krčka, D2 – priemer stopky, AT – dĺžka priameho krčka, °a = 0° – bez kónického zosilnenia, L1 – celková dĺžka, z – počet brí, IKZ – interné chladenie.
Často kladené otázky
Aký je rozdiel medzi [kz] a [k]?
[k] má kónicky zosilnený krček (°a > 0°), ktorý zvyšuje tuhosť pri dlhých výletoch – krček sa zväčšuje smerom k stopke. [kz] má priamy krček s °a = 0°, kde D3 je konštantné na celej dĺžke AT. [kz] je vhodnejšia, keď je požadované presné rovnobežné vedenie nástroja bez kónického rozšírenia, napr. pri frézovaní rovnobežných stien alebo pri kontrolovanom kolíznom priemere.
Prečo je [kz] obzvlášť vhodná pre 1.2083 / 1.2085?
Materiály 1.2083 a 1.2085 (korozivzdorné plastikárske forme ocele v mäkkom stave) majú špecifickú kombináciu tvrdosti a húževnatosti. Geometria [kz] je optimalizovaná pre stabilný rez v týchto materiáloch bez rizika nalipnutia materiálu na briade. Výsledkom sú hladké povrchy bez potreby dodatočného leštenia.
Ktoré varianty majú interné chladenie (IKZ)?
IKZ je dostupné len pri vybraných variantoch pre D1 = 1 mm (kód 00485) a D1 = 1,5 mm (kód 00437). Pre väčšie priemery D1 ≥ 1,3 mm a pri dlhšom krčku AT platí štandardné externé chladenie alebo MQL.
Má D3 = 0 v tabuľke špeciálny význam?
Niektoré varianty (predovšetkým pre D1 = 6, 8, 10, 12 mm s kratším AT) majú D3 = D2, čo znamená, že krček nie je stupňovito zúžený – celý priemer od guľovej špičky po stopku je rovnaký. V tabuľke je táto skutočnosť zachytená hodnotou D3 = 0 (= nie je stupňovaný). V praxi to znamená plnoprofilový krček bez zúženia.
Základné informácie
| Parameter | Hodnota |
|---|---|
| Typ nástroja | Guľová fréza s priamym krčkom – ballnose cutter cylindrical neck |
| Rezný materiál | Spekane legované karbidy (hard metal) |
| Počet brí | z = 2 |
| Polomer guľovej špičky R | 0,5 / 0,65 / 0,75 / 0,9 / 1 / 1,25 / 1,5 / 1,75 / 2 / 2,5 / 3 / 4 / 5 / 6 / 8 mm |
| Priemer D1 | 1 / 1,3 / 1,5 / 1,8 / 2 / 2,5 / 3 / 3,5 / 4 / 5 / 6 / 8 / 10 / 12 / 16 mm |
| Priemer stopky D2 | 6 mm (D1 = 1–6 mm) / 8 mm (D1 = 6–8 mm) / 10 mm (D1 = 10 mm) / 12 mm / 16 mm |
| Uhol kužeľa °a | 0° (priamy cylindrický krček, bez zosilnenia) |
| Dĺžka AT | 2,5–110 mm (podľa varianty) |
| Interné chladenie | Áno (IKZ) pre D1 = 1 a 1,5 mm (vybrané) / Nie pre ostatné |
| Vhodné materiály | Kalené ocele do 56 HRC, Steel, 1.400N, 1.000N, 1.2083/1.2085 soft, GG |
| Značka | KULON® (AURA® Frästechnik GmbH) |
Dodatočné parametre
| Kategória: | Guľové frézy |
|---|---|
| Hmotnosť: | 0.038 kg |
| Druh nástroja: | Monolitná fréza |
| Druh obrábania: | Hrubovanie, Dokončovanie |
| Rada: | KZ |
| Celková dĺžka: | 59 |
| Dĺžka reznej časti: | 12 |
| Dĺžka valcovej časti: | 12 |
| Obrábaný materiál: | Ocele kalené do 56 HRC, Ocele kalené do 52 HRC, Ocele kalené do 48 HRC, Ocele do 1400 N, Ocele do 1000 N, Ocele do 800 N, Ocele (konštrukčné), Liatiny a oceloliatiny |
| Počet zubov: | 2 |
| Povlak: | S povlakom |
| Pracovná hĺbka: | 12 |
| Priemer krčku: | 8 |
| Priemer nástroja: | 8 |
| Priemer stopky: | 8 |
| Rádius: | 4 |
| Rezný materiál: | Tvrdokov |
| Spôsob upnutia: | Stopka |
| Stredové chladenie: | Nie |
| Tvar nástroja: | Guľová fréza |
| Úkos frézy: | 0 |
| Ak si želáte kompletné balenie, objednajte si: | 1 ks |
