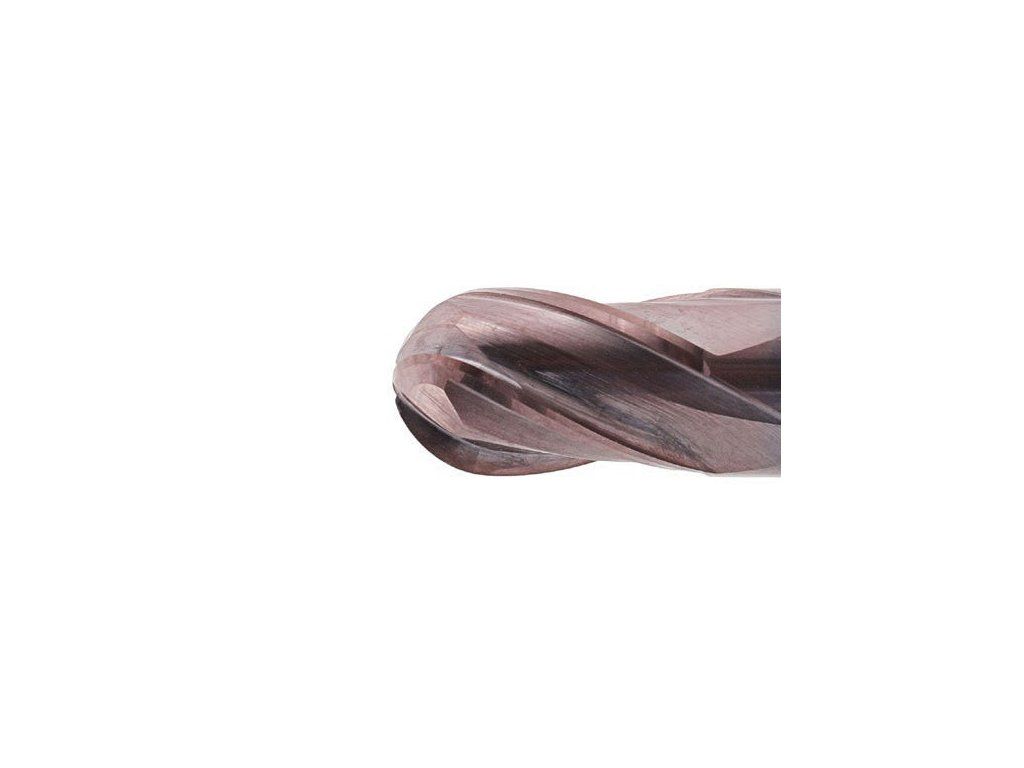

AURA KULON® [4shkz] – 4-britová cylindrická TSC guľová fréza
Cylindrická, vysokopresná TSC guľová fréza so štyrmi reznými hranami pre výnimočnú kvalitu povrchu v mäkkých aj kalených nástrojových oceliach do 65 HRC. Špeciálna geometria v stredovej oblasti. Takmer zdvojený posun v porovnaní s 2-britovou verziou [shkz].
Kľúčová výhoda: 4 zuby = takmer 2× vyšší posun
Dvojnásobný počet zubov v porovnaní s [shkz] umožňuje pri rovnakých otáčkach a posuvu na zub dosiahnuť takmer dvojnásobný posun stola. Príkladové rezné podmienky pre kód 24431 (D1=10 mm): n = 3 185 min⁻¹, vf = 1 401 mm/min, vc = 100 m/min, ap = 0,20 mm, ae = 2,50 mm, fz = 0,11 mm.
Charakteristika a konštrukcia

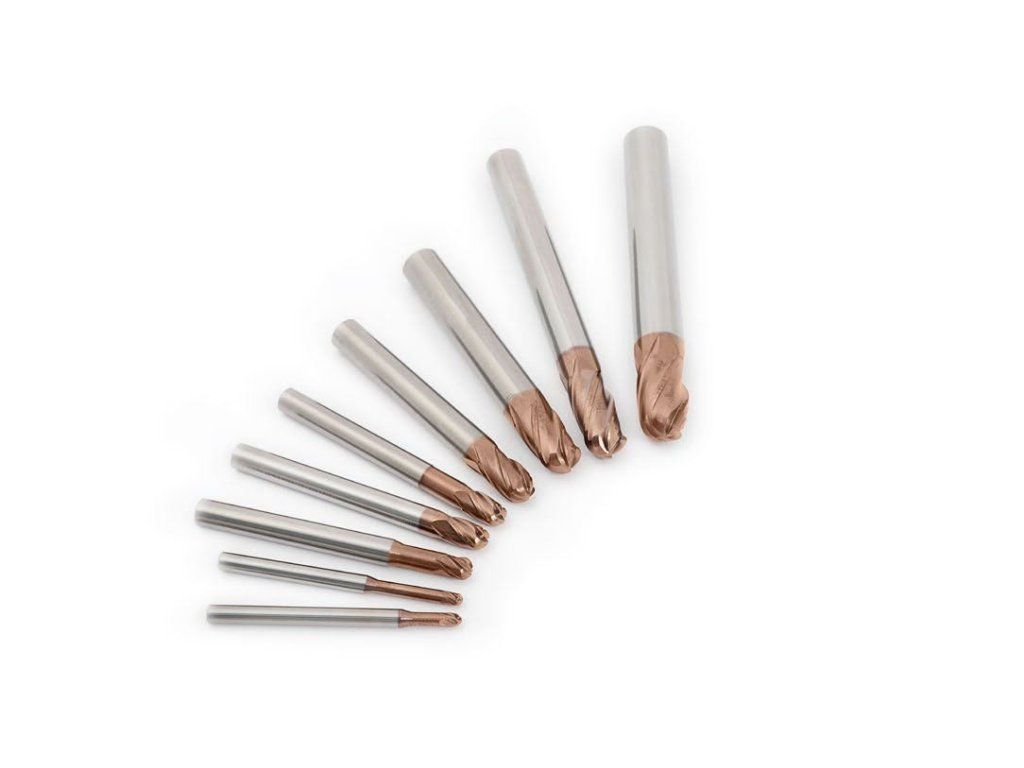

Cylindrický driek (°a = 0°) zaručuje jednoduchú, kolíziou bezpečnú výmenu nástrojov. Špeciálna geometria v stredovej oblasti guľového čela zabezpečuje plynulý rez aj pri nízkych rezných rýchlostiach v osi nástroja. Dostupné pre priemery D1 = 3, 4, 5, 6, 8, 10 a 12 mm s rôznymi pracovnými hĺbkami L3.
Hlavné prednosti
- Takmer 2× vyšší posun oproti 2-britovej verzii [shkz] – výrazné skrátenie strojného času

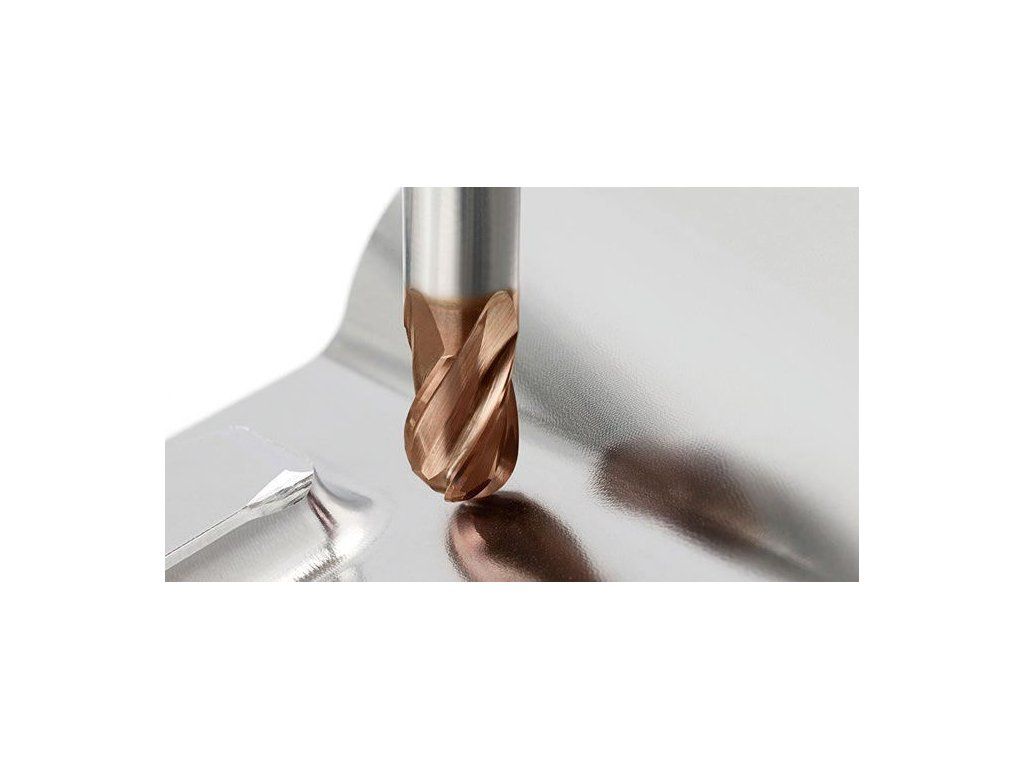

- Veľmi presná – pre finálne dofrézovanie tvarových plôch, gravírovaní a zápustiek
- Vhodná pre rovinné plochy – cylindrický tvar bez uhla kužeľa
- Hrubovanie aj dokončovanie kalených materiálov do 65 HRC v jednom type nástroja
Pre aké materiály je určená
Kalené ocele do 65 HRC, materiály 1.400N (napr. 1.2714HH), 1.000N (napr. 1.2311, 1.2379), konštrukčné ocele, nehrdzavejúce ocele CrNi, liatina GG a GjV. Obmedzene pre titánové zliatiny a niklové bázy (+/–). Nie je vhodná pre hliník, meď, grafit a sklolaminát.
Výrobca: AURA® Frästechnik GmbH, Breidenbach, Nemecko. Technické zmeny vyhradené.
Parametre nástrojov
![Kótovaný nákres AURA KULON® [4shkz] – 4-britová cylindrická TSC guľová fréza](https://cdn.myshoptet.com/usr/www.hhatools.sk/user/documents/upload/blobid0-21.png?1779524875)
| Kód | D1 (mm) | R (mm) | L2 (mm) | L3 (mm) | D3 (mm) | D2 (mm) | AT (mm) | °a | L1 (mm) | z | Stredové chladenie | iKlick |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 24849 | 3 | 1,5 | 3 | 6 | 2,85 | 4 | 6 | 0 | 51 | 4 | – |  |
| 24847 | 3 | 1,5 | 3 | 9 | 2,85 | 4 | 9 | 0 | 51 | 4 | – | |
| 24846 | 3 | 1,5 | 3 | 10 | 2,85 | 4 | 10 | 0 | 51 | 4 | – | |
| 24845 | 3 | 1,5 | 3 | 12 | 2,85 | 4 | 12 | 0 | 51 | 4 | – | |
| 24844 | 3 | 1,5 | 3 | 15 | 2,85 | 4 | 15 | 0 | 51 | 4 | – | |
| 24851 | 3 | 1,5 | 3 | 18 | 2,85 | 4 | 18 | 0 | 51 | 4 | – | |
| 24850 | 3 | 1,5 | 3 | 21 | 2,85 | 4 | 21 | 0 | 51 | 4 | – | |
| 24856 | 4 | 2 | 4 | 8 | 3,85 | 4 | 8 | 0 | 51 | 4 | – | |
| 24855 | 4 | 2 | 4 | 10 | 3,85 | 6 | 10 | 0 | 60 | 4 | – | |
| 24854 | 4 | 2 | 4 | 12 | 3,85 | 6 | 12 | 0 | 60 | 4 | – | |
| 24852 | 4 | 2 | 4 | 16 | 3,85 | 6 | 16 | 0 | 60 | 4 | – | |
| 24853 | 4 | 2 | 4 | 20 | 3,85 | 6 | 20 | 0 | 60 | 4 | – | |
| 24857 | 4 | 2 | 4 | 28 | 3,85 | 6 | 28 | 0 | 70 | 4 | – | |
| 24859 | 5 | 2,5 | 5 | 15 | 4,8 | 6 | 15 | 0 | 60 | 4 | – | |
| 24858 | 5 | 2,5 | 5 | 20 | 4,8 | 6 | 20 | 0 | 60 | 4 | – | |
| 24860 | 6 | 3 | 9 | 9 | 6 | 6 | 9 | 0 | 60 | 4 | – | |
| 24861 | 6 | 3 | 9 | 9 | 6 | 6 | 9 | 0 | 100 | 4 | – | |
| 24862 | 6 | 3 | 9 | 9 | 6 | 6 | 9 | 0 | 75 | 4 | – | |
| 24863 | 6 | 3 | 9 | 20 | 5,7 | 6 | 20 | 0 | 60 | 4 | – | |
| 24864 | 6 | 3 | 9 | 25 | 5,7 | 6 | 25 | 0 | 60 | 4 | – | |
| 24865 | 8 | 4 | 12 | 12 | 8 | 8 | 12 | 0 | 100 | 4 | – | |
| 24866 | 8 | 4 | 12 | 12 | 8 | 8 | 12 | 0 | 64 | 4 | – | |
| 24867 | 10 | 5 | 15 | 15 | 10 | 10 | 15 | 0 | 73 | 4 | – | |
| 24431 | 10 | 5 | 20 | 20 | 10 | 10 | 20 | 0 | 100 | 4 | – | |
| 24432 | 12 | 6 | 20 | 20 | 12 | 12 | 20 | 0 | 100 | 4 | – | |
| 24868 | 12 | 6 | 20 | 20 | 12 | 12 | 20 | 0 | 74 | 4 | – | |
AT = pracovná hĺbka, L1 = celková dĺžka, z = 4 zuby. Kliknutím na kód otvoríte produkt, ikona iKlick otvorí 3D náhľad nástroja.
Často kladené otázky
Aký je rozdiel medzi KULON® [4shkz] a KULON® [shkz]?
[4shkz] má štyri rezné hrany namiesto dvoch. Pri rovnakých otáčkach a posuvu na zub (fz) dosahuje takmer dvojnásobný posun stola (vf). Je teda výrazne produktívnejší – ideálny pre opakované operácie alebo sériovú výrobu, kde záleží na strojnom čase. Geometria a rozmery (D1, AT, L1) sú zhodné s [shkz].
Čím sa líši [4shkz] od [4shk]?
[4shk] má konický driek (°a > 0°), kým [4shkz] má cylindrický driek (°a = 0°). Cylindrický driek [4shkz] umožňuje jednoduché upnutie a výmenu, zatiaľ čo konický driek [4shk] je výhodnejší pri obrábaní hlbokých záhlbí a tvarových plôch, kde je potrebné sa vyhnúť kolízii stopky s obrobkom.
Prečo je dostupných viac variant L3 pre rovnaký D1?
Rôzna dĺžka L3 (pracovná časť) umožňuje prispôsobiť nástroj hĺbke záhlbia. Kratšia L3 = vyššia tuhosť a lepšia presnosť. Dlhšia L3 = dosah do hlbokých tvarových dutín. Volíte vždy najkratší nástroj, ktorý potrebovanú hĺbku ešte pokryje.
Môžem [4shkz] použiť namiesto [shkz] bez zmeny NC programu?
Nie úplne. Geometria a rozmery sú rovnaké, takže výmena je fyzicky priamočiara. Pri prechode na [4shkz] je ale nevyhnutné upraviť posun vf v NC programe – pri rovnakých otáčkach n a posuvu na zub fz bude vf takmer dvojnásobný. Ostatné parametre (ap, ae, vc) zostávajú rovnaké.
Základné informácie
| Parameter | Hodnota |
|---|---|
| Typ nástroja | 4-britová cylindrická TSC guľová fréza |
| Rad / označenie | KULON® [4shkz] |
| Priemer guličky D1 | 3, 4, 5, 6, 8, 10 a 12 mm |
| Priemer stopky D2 | 4, 6, 8, 10 alebo 12 mm (podľa verzie) |
| Pracovná hĺbka AT | 6 až 28 mm |
| Celková dĺžka L1 | 51 až 100 mm |
| Uhol kužeľa °a | 0° (cylindrický driek) |
| Počet zubov z | 4 |
| Stredové chladenie | Nie |
| Vhodné materiály | Ocele do 65 HRC, 1.400N, 1.000N, CrNi, GG, GjV |
| Obmedzene vhodné | Titánové a niklové zliatiny (+/–), GRAPH (+/–) |
| Nevhodné materiály | Hliník, AlSi, meď, GFK |
| Počet variánt | 26 |
| Výrobca | AURA® Frästechnik GmbH, Breidenbach, Nemecko |
Dodatočné parametre
| Kategória: | Guľové frézy |
|---|---|
| Hmotnosť: | 0.008 kg |
| Druh nástroja: | Monolitná fréza |
| Druh obrábania: | Hrubovanie, Dokončovanie |
| Rada: | 4SHKZ |
| Celková dĺžka: | 51 |
| Dĺžka reznej časti: | 3 |
| Dĺžka valcovej časti: | 6 |
| Obrábaný materiál: | Ocele kalené do 56 HRC, Ocele kalené do 52 HRC, Ocele kalené do 48 HRC, Ocele do 1400 N, Ocele do 1000 N, Ocele do 800 N, Ocele (konštrukčné), Liatiny a oceloliatiny, Ocele kalené do 65 HRC, Ocele kalené do 58 HRC, Nerez, Vermicular |
| Počet zubov: | 4 |
| Povlak: | S povlakom |
| Pracovná hĺbka: | 6 |
| Priemer krčku: | 2,85 |
| Priemer nástroja: | 3 |
| Priemer stopky: | 4 |
| Rádius: | 1,5 |
| Rezný materiál: | Tvrdokov |
| Spôsob upnutia: | Stopka |
| Stredové chladenie: | Nie |
| Tvar nástroja: | Guľová fréza |
| Úkos frézy: | 0 |
| Ak si želáte kompletné balenie, objednajte si: | 1 ks |
