AURA KULON® [4shk] – 4-britová konická TSC guľová fréza

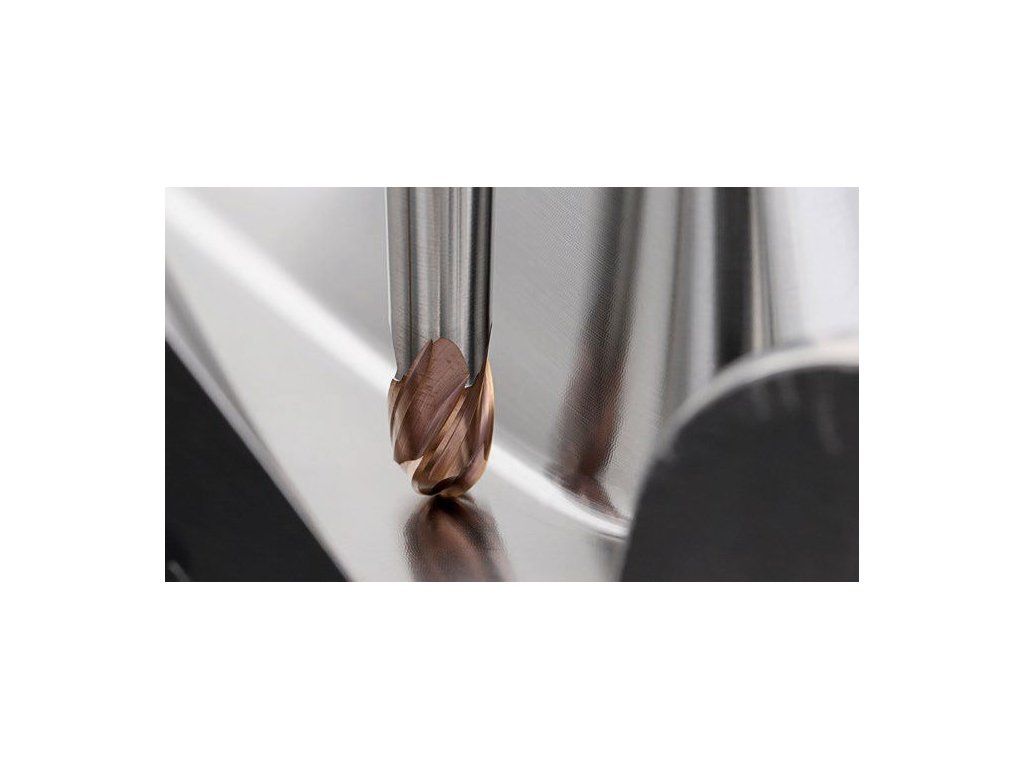

Konická, vysokopresná TSC guľová fréza so štyrmi reznými hranami pre výnimočnú kvalitu povrchu v mäkkých aj kalených nástrojových oceliach do 65 HRC. Špeciálna geometria v stredovej oblasti. Takmer zdvojený posun v porovnaní s 2-britovou verziou [shk].
Kľúčová výhoda: 4 zuby = takmer 2× vyšší posun
Dvojnásobný počet zubov v porovnaní s [shk] umožňuje pri rovnakých otáčkach a posuvu na zub dosiahnuť takmer dvojnásobný posun stola. Príkladové rezné podmienky pre kód 25566 (D1=4 mm): n = 5 971 min⁻¹, vf = 1 361 mm/min, vc = 75 m/min, ap = 0,064 mm, ae = 1,00 mm, fz = 0,057 mm – to je o ~160 % vyšší posun ako u 2-britovej verzie.
Charakteristika a konštrukcia

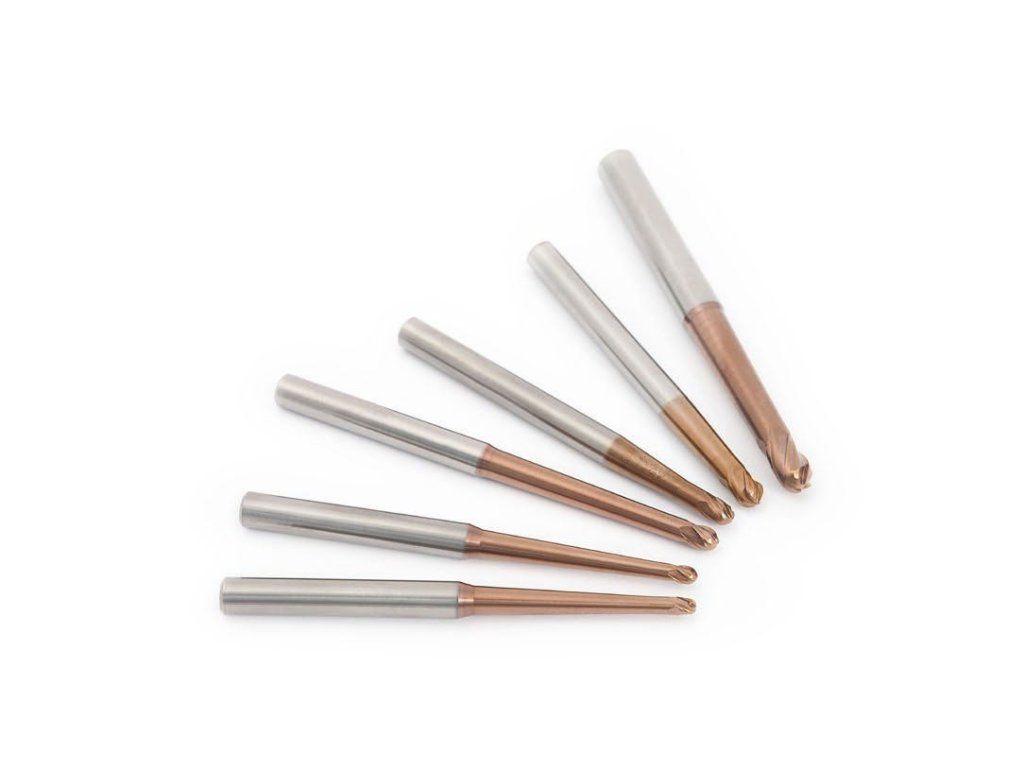

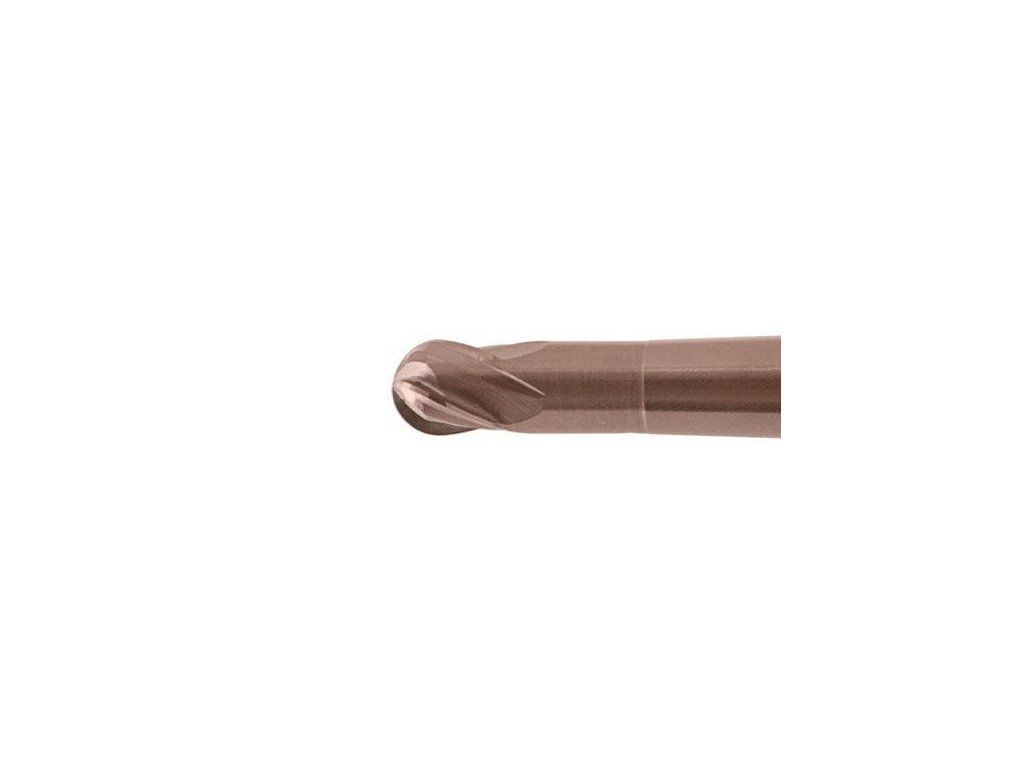

Konický tvar drieku eliminuje kolíziu stopky s obrobkom pri obrábaní hlbokých záhlbí a tvarových plôch. Špeciálna geometria v stredovej oblasti guľového čela zaručuje plynulý rez aj pri nízkych rezných rýchlostiach v osi nástroja. Dostupné pre priemery D1 = 3, 4, 5, 6 a 8 mm.
Hlavné prednosti
- Takmer 2× vyšší posun oproti 2-britovej verzii [shk] – výrazné skrátenie strojného času
- Veľmi presná – pre finálne dofrézovanie tvarových plôch a gravírovaní
- Vhodná pre rovinné plochy – konický tvar umožňuje frézovanie pod uhlom
- Hrubovanie aj dokončovanie kalených materiálov do 65 HRC v jednom type nástroja
Pre aké materiály je určená
Kalené ocele do 65 HRC, materiály 1.400N (napr. 1.2714HH), 1.000N (napr. 1.2311, 1.2379), konštrukčné ocele, nehrdzavejúce ocele CrNi, liatina GG a GjV. Obmedzene pre titánové a niklové zliatiny (+/–). Nie je vhodná pre hliník, meď, grafit a sklolaminát.
Výrobca: AURA® Frästechnik GmbH, Breidenbach, Nemecko. Technické zmeny vyhradené.
Parametre nástrojov
![Kótovaný nákres AURA KULON® [4shk] – 4-britová konická TSC guľová fréza](https://cdn.myshoptet.com/usr/www.hhatools.sk/user/documents/upload/blobid0-19.png?1779524034)
| Kód | D1 (mm) | R (mm) | L2 (mm) | L3 (mm) | D3 (mm) | D2 (mm) | AT (mm) | °a | L1 (mm) | z | Stredové chladenie | iKlick |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25556 | 3 | 1,5 | 3 | 7,5 | 2,85 | 4 | 30 | 0,9 | 60 | 4 | – |  |
| 25557 | 3 | 1,5 | 3 | 7,5 | 2,85 | 6 | 30 | 1,4 | 70 | 4 | – | |
| 25558 | 3 | 1,5 | 3 | 7,5 | 2,85 | 4 | 20 | 1,4 | 51 | 4 | – | |
| 25559 | 3 | 1,5 | 3 | 7,5 | 2,85 | 4 | 15 | 1,4 | 51 | 4 | – | |
| 25560 | 3 | 1,5 | 3 | 7,5 | 2,85 | 6 | 35 | 1,4 | 75 | 4 | – | |
| 25561 | 4 | 2 | 4 | 10 | 3,88 | 6 | 24 | 2,4 | 70 | 4 | – | |
| 25562 | 4 | 2 | 4 | 10 | 3,85 | 6 | 30 | 1,4 | 70 | 4 | – | |
| 25563 | 4 | 2 | 4 | 10 | 3,85 | 6 | 30 | 0,9 | 70 | 4 | – | |
| 25564 | 4 | 2 | 4 | 10 | 3,85 | 6 | 40 | 0,9 | 80 | 4 | – | |
| 25566 | 4 | 2 | 4 | 10 | 3,85 | 6 | 40 | 1,4 | 80 | 4 | – | |
| 25567 | 5 | 2,5 | 5 | 10 | 4,85 | 6 | 24 | 1,2 | 70 | 4 | – | |
| 25568 | 5 | 2,5 | 5 | 10 | 4,85 | 8 | 40 | 1,5 | 75 | 4 | – | |
| 25569 | 6 | 3 | 9 | 15 | 5,8 | 8 | 40 | 0,9 | 85 | 4 | – | |
| 25570 | 6 | 3 | 8 | 16 | 5,8 | 8 | 34 | 1,7 | 90 | 4 | – | |
| 25571 | 6 | 3 | 9 | 15 | 5,8 | 8 | 40 | 1,4 | 85 | 4 | – | |
| 25572 | 8 | 4 | 10 | 15 | 7,7 | 10 | 50 | 0,9 | 100 | 4 | – | |
AT = pracovná hĺbka, L1 = celková dĺžka, °a = uhol kužeľa, z = 4 zuby. Kliknutím na kód otvoríte produkt, ikona iKlick otvorí 3D náhľad nástroja.
Často kladené otázky
Aký je rozdiel medzi KULON® [4shk] a KULON® [shk]?
[4shk] má štyri rezné hrany namiesto dvoch. Pri rovnakých otáčkach a posuvu na zub (fz) dosahuje takmer dvojnásobný posun stola (vf). Je teda výrazne produktívnejší – ideálny pre opakované operácie alebo sériovú výrobu, kde záleží na strojnom čase. Geometria a rozmery (D1, AT, °a, L1) sú zhodné s [shk].
Prečo nie je [4shk] dostupný pre D1 = 1 a 2 mm?
Pri veľmi malých priemeroch (D1 < 3 mm) je priestor na brusoví geometrie 4 rezných hrán technologicky limitovaný. Pre malé priemery je k dispozícii 2-britová verzia [shk], ktorá v tomto rozsahu pokrýva celý sortiment od D1=1 mm.
Čo znamená parameter °a a ako ho zvoliť?
°a je uhol kužeľového prechodu medzi guľou a driekom. Menší uhol (napr. 0,9°) = štíhlejší kužeľ pre úzke hlboké dutiny. Väčší uhol (napr. 2,4°) = robustnejší tvar s vyššou tuhosťou pre stabilnejší rez. Pre D1=3 mm sú dostupné uhly 0,9° a 1,4°, pre D1=4 mm uhly 0,9°, 1,4° a špeciálne 2,4°.
Môžem [4shk] použiť na rovnaké aplikácie ako [shk]?
Áno – [4shk] je priamou náhradou [shk] s rovnakou geometriou a rozmermi. Jediný rozdiel je počet zubov (4 vs 2) a z toho plynúci vyšší posun. Pri prechode na [4shk] je potrebné upraviť vf v NC programe – otáčky n a posuv na zub fz zostávajú rovnaké.
Základné informácie
| Parameter | Hodnota |
|---|---|
| Typ nástroja | 4-britová konická TSC guľová fréza |
| Rad / označenie | KULON® [4shk] |
| Priemer guličky D1 | 3, 4, 5, 6 a 8 mm |
| Priemer stopky D2 | 4, 6, 8 alebo 10 mm (podľa verzie) |
| Pracovná hĺbka AT | 15 až 50 mm |
| Celková dĺžka L1 | 51 až 100 mm |
| Uhol kužeľa °a | 0,9° / 1,2° / 1,4° / 1,5° / 1,7° / 2,4° |
| Počet zubov z | 4 |
| Stredové chladenie | Nie |
| Vhodné materiály | Ocele do 65 HRC, 1.400N, 1.000N, CrNi, GG, GjV |
| Obmedzene vhodné | Titánové a niklové zliatiny (+/–) |
| Nevhodné materiály | Hliník, meď, grafit, GFK |
| Počet variánt | 16 |
| Výrobca | AURA® Frästechnik GmbH, Breidenbach, Nemecko |
Dodatočné parametre
| Kategória: | Guľové frézy |
|---|---|
| Hmotnosť: | 0.009 kg |
| Druh nástroja: | Monolitná fréza |
| Druh obrábania: | Hrubovanie, Dokončovanie |
| Rada: | 4SHK |
| Celková dĺžka: | 60 |
| Dĺžka reznej časti: | 3 |
| Dĺžka valcovej časti: | 7,5 |
| Obrábaný materiál: | Ocele kalené do 56 HRC, Ocele kalené do 52 HRC, Ocele kalené do 48 HRC, Ocele do 1400 N, Ocele do 1000 N, Ocele do 800 N, Ocele (konštrukčné), Liatiny a oceloliatiny, Ocele kalené do 65 HRC, Ocele kalené do 58 HRC, Nerez, Vermicular |
| Počet zubov: | 4 |
| Povlak: | S povlakom |
| Pracovná hĺbka: | 30 |
| Priemer krčku: | 2,85 |
| Priemer nástroja: | 3 |
| Priemer stopky: | 4 |
| Rádius: | 1,5 |
| Rezný materiál: | Tvrdokov |
| Spôsob upnutia: | Stopka |
| Stredové chladenie: | Nie |
| Tvar nástroja: | Guľová fréza |
| Úkos frézy: | 0,9 |
| Ak si želáte kompletné balenie, objednajte si: | 1 ks |
