Guľová fréza D1=3 R=1,5 z4 <65HRC 4KZ s krčkom

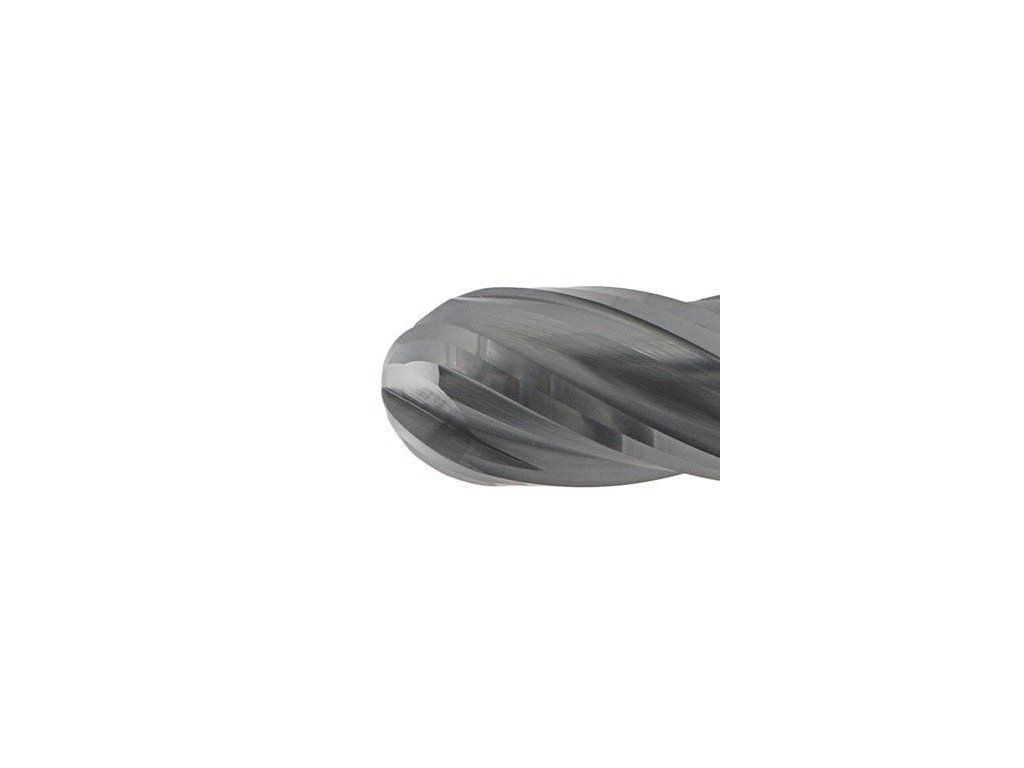

AURA KULON® [4kz] – 4-britová guľová fréza pre kalené ocele
Guľová fréza so štyrmi reznými hranami pre obrábanie kalených nástrojových ocelí do 65 HRC. Reže až do stredu, vhodná na hrubovanie aj dokončovanie. Od D1=6 mm možnosť prebrúsenia.
Štyri rezné hrany = vyšší výkon pri obrábaní kalených materiálov
Štyri rezné hrany umožňujú pri rovnakých otáčkach a posuvu na zub dosiahnuť dvojnásobný posun stola oproti 2-britovej verzii. Príkladové rezné podmienky pre kód 00560 (D1=6 mm, L3=30 mm): n = 3 185 min⁻¹, vf = 1 440 mm/min, vc = 60 m/min, ap = 0,141 mm, fz = 0,113 mm.
Charakteristika a konštrukcia
Cylindrický driek (°a = 0°) pre jednoduché upnutie. Geometria rezná do stredu umožňuje ponorné vŕtanie aj čelné frézovanie. Pre D1=3–6 mm D2=6 mm, pre D1=8–16 mm D2=D1. Dostupné varianty s rôznymi dĺžkami L3 pre pokrytie rôznych hĺbok záhlbí.
Hlavné prednosti
- Reže do stredu – umožňuje ponorné vŕtanie aj priame nafrézovanie bez pilotného otvoru
- Hrubovanie aj dokončovanie – jedna fréza pre celý proces obrábania kalených materiálov
- Prebrúsiteľná od D1=6 mm – nižšie náklady na nástroje pri veľkých priemeroch
- Kalené ocele do 65 HRC – optimalizovaná geometria pre najtvrdšie materiály
Pre aké materiály je určená
Kalené ocele do 65 HRC, 1.400N, liatina GG. Obmedzene pre 1.000N, konštrukčné ocele, CrNi, titánové zliatiny a GjV (+/–). Nie je vhodná pre niklové zliatiny, hliník, meď, grafit a sklolaminát.
Výrobca: AURA® Frästechnik GmbH, Breidenbach, Nemecko. Technické zmeny vyhradené.
Parametre nástrojov
![Kótovaný nákres AURA KULON® [4kz] – 4-britová guľová fréza](https://cdn.myshoptet.com/usr/www.hhatools.sk/user/documents/upload/blobid0-27.png?1779713839)
| Kód | D1 (mm) | R (mm) | L2 (mm) | L3 (mm) | D3 (mm) | D2 (mm) | AT (mm) | °a | L1 (mm) | z | Stredové chladenie | iKlick |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 09750 | 3 | 1,5 | 4 | 12 | 2,7 | 6 | 12 | 0 | 60 | 4 | – |  |
| 00474 | 4 | 2 | 5 | 12 | 3,7 | 6 | 12 | 0 | 60 | 4 | – | |
| 01090 | 4 | 2 | 5 | 20 | 3,7 | 6 | 20 | 0 | 60 | 4 | – | |
| 00475 | 6 | 3 | 10 | 20 | 5,6 | 6 | 20 | 0 | 60 | 4 | – | |
| 00560 | 6 | 3 | 10 | 30 | 5,6 | 6 | 30 | 0 | 80 | 4 | – | |
| 00476 | 8 | 4 | 12 | 26 | 7,73 | 8 | 26 | 0 | 75 | 4 | – | |
| 00561 | 8 | 4 | 12 | 40 | 7,73 | 8 | 40 | 0 | 100 | 4 | – | |
| 00562 | 10 | 5 | 16 | 28 | 9,2 | 10 | 28 | 0 | 75 | 4 | – | |
| 00477 | 10 | 5 | 16 | 40 | 9,2 | 10 | 40 | 0 | 100 | 4 | – | |
| 01110 | 10 | 5 | 16 | 80 | 9,2 | 10 | 80 | 0 | 120 | 4 | – | |
| 00478 | 12 | 6 | 16 | 30 | 11,65 | 12 | 30 | 0 | 100 | 4 | – | |
| 04028 | 12 | 6 | 16 | 30 | 11 | 12 | 30 | 0 | 120 | 4 | – | |
| 01005 | 16 | 8 | 18 | 32 | 15 | 16 | 32 | 0 | 100 | 4 | – | |
AT = pracovná hĺbka, L1 = celková dĺžka, z = 4 zuby. Od D1=6 mm možnosť prebrúsenia. Kliknutím na kód otvoríte produkt, ikona iKlick otvorí 3D náhľad nástroja.
Často kladené otázky
Čím sa líši KULON® [4kz] od [hkz] a [4shkz]?
[4kz] je robustnejšia 4-britová fréza s cylindrickým driekom (°a=0°) primárne pre väčšie priemery (D1=3–16 mm), optimalizovaná pre hrubovanie aj dokončovanie s možnosťou prebrúsenia od D1=6 mm. [hkz] je 2-britová a pokrýva micro sortiment D1=0,5–12 mm. [4shkz] je tiež 4-britová cylindrická, ale s užším sortimentom D1=3–12 mm bez možnosti prebrúsenia.
Čo znamená „reže do stredu" a kedy je to výhodné?

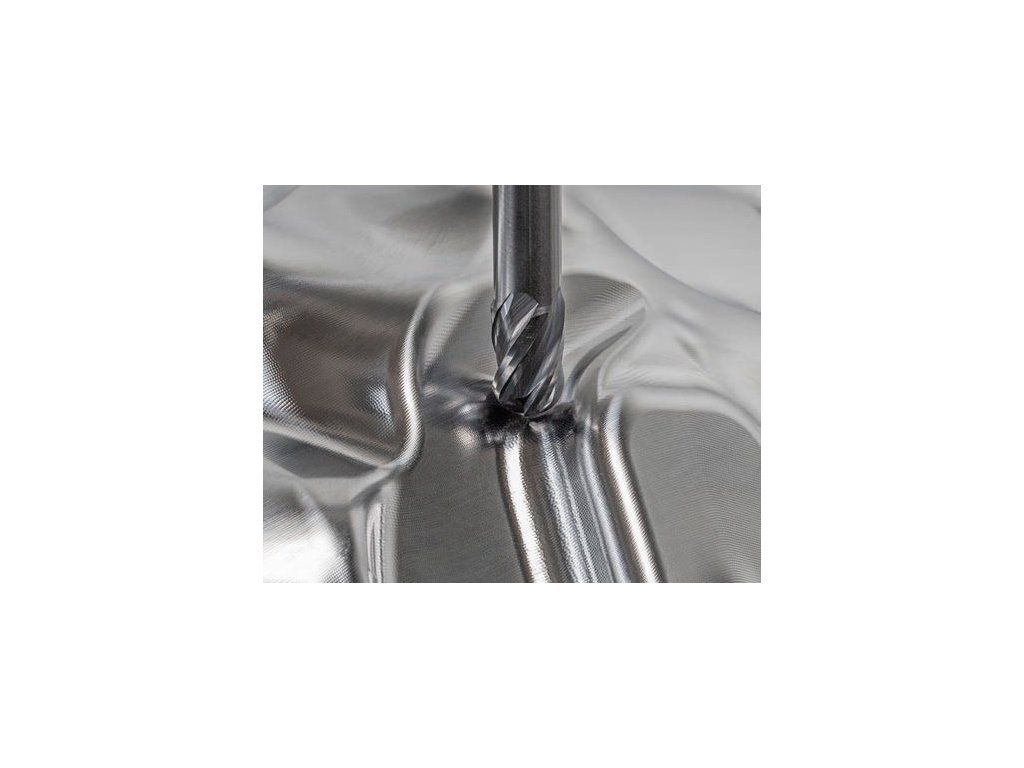

Rezná geometria zasahuje až do osi nástroja (stred guľového čela). To umožňuje ponorné frézovanie – nástroj sa môže zaboriť priamo do materiálu bez predvŕtania pilotného otvoru. Výhoda pri obrábaní uzavretých záhlbí, kde nie je priestor na bočný nájazd.
Prečo sú pre D1=10 mm dostupné tri varianty L3 (28, 40 a 80 mm)?
Tri dĺžky pokrývajú rôzne aplikácie: L3=28 mm pre plytké záhlbia s maximálnou tuhosťou, L3=40 mm pre stredné hĺbky a L3=80 mm pre hlboké tvarové dutiny kde bežné frézy nedosiahnu. Vždy zvoľte najkratší nástroj, ktorý ešte pokryje požadovanú hĺbku – dlhší nástroj zvyšuje vychýlenie.
Od akého priemeru je [4kz] prebrúsiteľná a čo to prináša?
Od D1=6 mm. Prebrúsenie obnoví ostrosť rezných hrán a predĺži životnosť nástroja. Pri väčších priemeroch (D1=8–16 mm) je to ekonomicky výhodné – cena prebrúsenia je výrazne nižšia ako nová fréza. Pre D1=3–4 mm nie je prebrúsenie dostupné z technologických dôvodov.
Základné informácie
| Parameter | Hodnota |
|---|---|
| Typ nástroja | 4-britová guľová fréza |
| Rad / označenie | KULON® [4kz] |

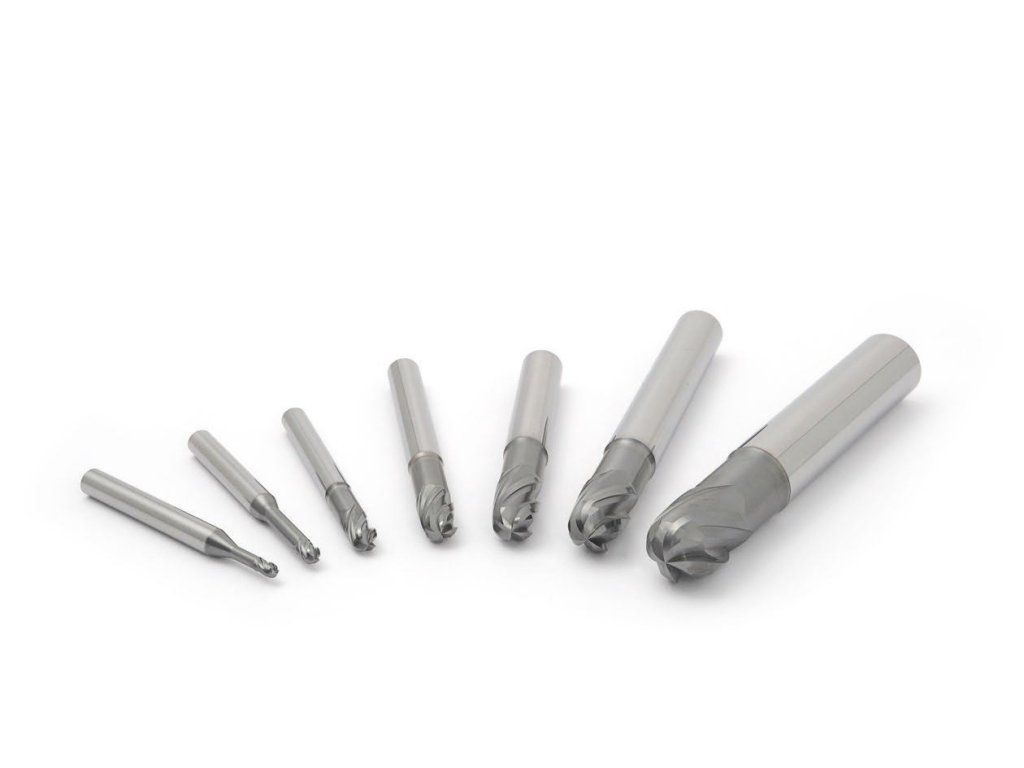

| Priemer guličky D1 | 3; 4; 6; 8; 10; 12 a 16 mm |
| Priemer stopky D2 | 6 mm (D1=3–6), 8 mm (D1=8), 10 mm (D1=10), 12 mm (D1=12), 16 mm (D1=16) |
| Pracovná hĺbka AT | 12 až 80 mm |
| Celková dĺžka L1 | 60 až 120 mm |
| Uhol °a | 0° (cylindrický driek) |
| Počet zubov z | 4 |
| Stredové chladenie | Nie |
| Prebrúsiteľná | Áno, od D1=6 mm |
| Vhodné materiály | Ocele do 65 HRC, 1.400N, GG |
| Obmedzene vhodné | 1.000N, konštrukčné ocele, CrNi, Titan, GjV (+/–) |
| Nevhodné materiály | INC, hliník, AlSi, meď, grafit, GFK |
| Počet variánt | 13 |
| Výrobca | AURA® Frästechnik GmbH, Breidenbach, Nemecko |
Dodatočné parametre
| Kategória: | Guľové frézy |
|---|---|
| Hmotnosť: | 0.02 kg |
| Druh nástroja: | Monolitná fréza |
| Druh obrábania: | Hrubovanie, Dokončovanie |
| Rada: | 4KZ |
| Celková dĺžka: | 60 |
| Dĺžka reznej časti: | 4 |
| Dĺžka valcovej časti: | 12 |
| Obrábaný materiál: | Ocele kalené do 56 HRC, Ocele kalené do 52 HRC, Ocele kalené do 48 HRC, Ocele do 1400 N, Liatiny a oceloliatiny, Ocele kalené do 65 HRC, Ocele kalené do 58 HRC |
| Počet zubov: | 4 |
| Povlak: | S povlakom |
| Pracovná hĺbka: | 12 |
| Priemer krčku: | 2,7 |
| Priemer nástroja: | 3 |
| Priemer stopky: | 6 |
| Rádius: | 1,5 |
| Rezný materiál: | Tvrdokov |
| Spôsob upnutia: | Stopka |
| Stredové chladenie: | Nie |
| Tvar nástroja: | Guľová fréza |
| Úkos frézy: | 0 |
| Ak si želáte kompletné balenie, objednajte si: | 1 ks |
