Guľová fréza D1=3 R=1,5 z4 <56HRC 4FSB s krčkom
AURA KULON® [4sfb] – 4-briová guľová fréza s cylindrickým krčkom pre rovné povrchy
KULON® [4sfb] je presná guľová stopková fréza so štyrmi briami (z = 4) a cylindrickým krčkom, navrhnutá pre frézovanie rovných plôch a kontúr v mäkkých nástrojových oceliach a nízko legovaných oceliach (napr. 1.1730). Dve z deskriptívnych rezných hrán nedosahujú do centra frézy, čím sa zabraňuje upínaniu triesok a zlepšuje ich odvod.
Vlastnosti frézy [4sfb]
Štyri bria (z = 4) zabezpečujú výrazne hladší povrch než dvojbriové varianty pri rovnakých rezných parametroch. Cylindrický krček (°a = 0°) s D3 zodpovedajúcim D1 umožňuje priame zárezové pohyby a presné vedenie pri kopírovaní. Fréza je optimalizovaná pre kombinované hrubovanie a dokončovanie (roughing and finishing) v jednom prechode. Konštrukcia dvoch nesústredenosťových brí zabraňuje upínaniu a hromadeniu triesok v centre.
Hlavné prednosti
- 4 bria (z = 4) – homogénny povrch, menší Ra pri dokončovaní rovných plôch
- Hrubovanie aj dokončovanie – kombinovaná operácia v jednom nástroji, skrátenie času výroby
- Odolnosť voči upínaniu triesok – 2 briá nedosahujú do centra, plynulý odvod triesok
- Rozsah D1 = 3–12 mm – pokrytie bežného spektra operácií na rovných plochách
- Vysoké posuvy – vf až 3 287 mm/min pri D1 = 5 mm, skrátenie cyklov
Pre aké materiály je určená
Optimálna pre bežné nástrojové ocele (Steel) a nízko legované ocele (1.400N, 1.000N), materiály do 52 a 48 HRC. Podmienečne vhodná pre CrNi zliatiny, titán, INC, GG a GjV. Nie je vhodná pre vysoko kalené materiály nad 56 HRC, hliník, grafit ani GFK.
Typické nasadenie
Frézovanie rovných alebo mierne zakrivených plôch v mäkkých nástrojových oceliach pred kalením, alebo v obrobkoch z materiálov ako 1.1730. Vhodná pre kombinované hrubovanie a dokončovanie tvarových plôch, kde je vyžadovaná homogenita povrchu. Ukážkové rezné dáta pre kód 23813 (D1 = 5 mm, R = 2,5 mm): n = 13 694 ot./min, vf = 3 287 mm/min, vc = 215 m/min, ap = 0,15 mm, ae = 1,25 mm, fz = 0,06 mm – pri materiáli Steel.
Výrobca: AURA® Frästechnik GmbH, Breidenbach, Nemecko. Technické zmeny vyhradené.
Parametre nástrojov

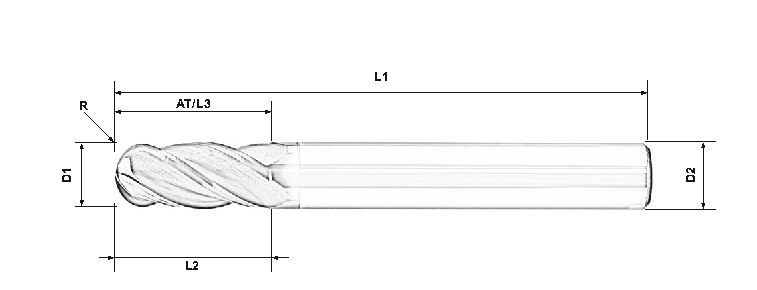

![Kotovaný nákres KULON® [4sfb] – 4-briová guľová fréza s cylindrickým krčkom](https://cdn.myshoptet.com/usr/www.hhatools.sk/user/documents/upload/blobid0-55.png?1779868879)
| Kód | D1 (mm) | R (mm) | L2 (mm) | L3 (mm) | D3 (mm) | D2 (mm) | AT (mm) | °a | L1 (mm) | z | Stredové chladenie | iKlick |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 23811 | 3 | 1,5 | 8 | 10 | 2,85 | 4 | 10 | 0 | 51 | 4 | - |  |
| 23812 | 4 | 2 | 10 | 10 | 4 | 4 | 10 | 0 | 51 | 4 | - | |
| 23813 | 5 | 2,5 | 12 | 15 | 4,8 | 6 | 15 | 0 | 60 | 4 | - | |
| 23814 | 6 | 3 | 15 | 15 | 6 | 6 | 15 | 0 | 60 | 4 | - | |
| 23815 | 8 | 4 | 17 | 17 | 8 | 8 | 17 | 0 | 64 | 4 | - | |
| 23816 | 10 | 5 | 22 | 22 | 10 | 10 | 22 | 0 | 75 | 4 | - | |
| 22465 | 12 | 6 | 25 | 25 | 12 | 12 | 25 | 0 | 84 | 4 | - | |
Rozmery v mm. Skratky: D1 – priemer frézovania (= 2R), R – polomer guľovej špičky, L2 – dĺžka rezu, L3 – dĺžka krčka (= AT), D3 – priemer krčka, D2 – priemer stopky, AT – dĺžka krčka, °a – uhol kužeľa (= 0°), L1 – celková dĺžka, z – počet brí, IKZ – interné chladenie.
Často kladené otázky
Čo znamená "4sfb" v názve produktu?
Skratka [4sfb] pravdepodobne odkazuje na "4-flute Surface Finish Ball" – guľová fréza so štyrmi briami pre povrchovú úpravu. Číslo 4 odkazuje na počet brí (z = 4), čo je charakteristická vlastnosť, ktorá odlišuje [4sfb] od dvojbriových variantov [mk] a [k]. Vyšší počet brí umožňuje väčší posuv a jemnejší povrch pri dokončovaní rovných plôch.
Prečo dve briá nedosahujú do centra?
Guľová fréza v centre má nulovú reznú rýchlosť (vc = 0), čo spôsobuje tlačenie materiálu namiesto jeho rezania. Pri štyroch briách by všetky štyri mimerili do centra, čo by spôsobovalo upínanie a hromadenie triesok. Konštrukcia [4sfb] riešia tento problém tak, že len dve bria dosahujú do centra – tie zabezpečujú rez, kým ďalšie dve (mimo centra) zvyšujú počet záberov a zlepšujú povrch.
Kedy použiť [4sfb] namiesto [mk]?
[mk] (2 briá) je určený predovšetkým pre kalené ocele (do 65 HRC) s dôrazom na spoľahlivosť a životnosť. [4sfb] (4 briá) je optimalizovaný pre mäkšie ocele (Steel, do 52 HRC) kde je prioritou rýchlosť, kvalita povrchu a homogenita. Pre rovné plochy v mäkkých materiáloch [4sfb] dosahuje výrazne vyšší posuv a lepší Ra ako [mk] pri rovnakej reznej rýchlosti.
Má [4sfb] vnútorné chladenie?
Nie – KULON® [4sfb] nemá vnútorné chladenie (IKZ). Pre mäkké ocele a nízko legované materiály je štandardné vonkajšie chladenie emulziou dostatočné. Pri vysokých posuvoch (napr. vf = 3 287 mm/min) je dôležité zabezpečiť efektívny odvod triesok zo zóny rezu tlakovým chladiacim médiom alebo vzduchom.
Základné informácie
| Parameter | Hodnota |
|---|---|
| Typ nástroja | 4-briová guľová fréza s cylindrickým krčkom – 4-flute surface finish ballnose cutter |
| Rezný materiál | Spekane legované karbidy (hard metal) |
| Počet brí | z = 4 (2 briá dosahujú do centra, 2 nie) |
| Polomer R | 1,5 / 2 / 2,5 / 3 / 4 / 5 / 6 mm (R = D1/2) |
| Priemer D1 | 3 / 4 / 5 / 6 / 8 / 10 / 12 mm |
| Priemer stopky D2 | 4 mm (D1 = 3–4 mm) / 6 mm (D1 = 5–6 mm) / 8 mm (D1 = 8 mm) / 10 mm (D1 = 10 mm) / 12 mm (D1 = 12 mm) |
| Uhol kužeľa °a | 0° (cylindrický krček) |
| Interné chladenie | Nie (bez IKZ) |
| Vhodné materiály | Steel, 1.400N, 1.000N, ocele do 52 HRC; podmienečne CrNi, Ti, INC, GG, GjV; NEVHODNÉ pre ALU, GRAPH, GFK |
| Značka | KULON® (AURA® Frästechnik GmbH) |
Dodatočné parametre
| Kategória: | Guľové frézy |
|---|---|
| Hmotnosť: | 0.008 kg |
| Druh nástroja: | Monolitná fréza |
| Druh obrábania: | Hrubovanie, Dokončovanie |
| Rada: | 4SFB |
| Celková dĺžka: | 51 |
| Dĺžka reznej časti: | 8 |
| Dĺžka valcovej časti: | 10 |
| Obrábaný materiál: | Ocele kalené do 56 HRC, Ocele kalené do 52 HRC, Ocele kalené do 48 HRC, Ocele do 1400 N, Ocele do 1000 N, Ocele do 800 N, Ocele (konštrukčné), Liatiny a oceloliatiny |
| Počet zubov: | 4 |
| Povlak: | S povlakom |
| Pracovná hĺbka: | 10 |
| Priemer krčku: | 2,85 |
| Priemer nástroja: | 3 |
| Priemer stopky: | 4 |
| Rádius: | 1,5 |
| Rezný materiál: | Tvrdokov |
| Spôsob upnutia: | Stopka |
| Stredové chladenie: | Nie |
| Tvar nástroja: | Guľová fréza |
| Úkos frézy: | 0 |
| Ak si želáte kompletné balenie, objednajte si: | 1 ks |
