Guľová fréza D1=0,1 R=0,05 z1 <65HRC CNBK s krčkom
AURA KULON® [1cbnk] & [2cbnk] – Guľové frézy CBN pre kalené ocele
Guľové frézy KULON® [1cbnk] a [2cbnk] sú vyrobené z kubického kryštalického bórnidu dusíka (CBN) a sú určené pre opracovanie kalených ocelí v rozsahu tvrdosti 54 až 65 HRC. Ponuúkajú vynikajúcu trvanlivosť a presnosť aj pri dlhodobom obrábaní.
Vlastnosti CBN nástrojov
CBN je po diamante druhý najtvrdší materiál na svete. VdĿaka tejto výnimočnej tvrdosti sú frézy [1cbnk] a [2cbnk] ideálne pre obrábanie materiálov, kde by sa bežné karbidové nástroje príliš rýchlo opotrebovávali. Nepretržitý opotrebovávací proces CBN generuje rovnomerné povrchy s menej vrstevnicami, najmä pri prevádzkových časoch nad 8 hodín.
Hlavné prednosti
- Vysoké rezné rýchlosti – o faktor 1,3 až 2,0 vyššie ako u karbidových nástrojov (napr. n = 42 000 ot./min pre D1 = 0,5 mm)
- Presné tolerancie nástroja – umožňujú presnú frézovaciu prácu pri dlhej životnosťi nástroja
- Univerzálnosť – vhodné pre obrábanie ocele aj liatiny (GG, GjV) do 65 HRC
- Znížené opotrebovanie – v porovnaní s bežnými reznými materiálmi pri rovnakých podmienkach
Pre aké materiály sú určené
Frézy sú optimálne pre kalené ocele od 54 do 65 HRC (vrátane materiálov ako 1.2714HH, 1.2311, 1.2379). Sú taktiež vhodné pre liatinu GG a GjV. Nie sú vhodné pre ocele nižšej tvrdosti, CrNi zliatiny, titán, hlínk ani kompozitné materiály.
Typické nasadenie
Jeumné dokončovacie frézovanie kalených foriem a zápustiek, výroba mikrokomponentov z tvrdo kalených materiálov, dlhodobé kontinuálne frézovanie s požiadavkou na rovnomernosť povrchu. Frézy [1cbnk] majú jednu reznú hranu (z=1), frézy [2cbnk] majú dve rezné hrany (z=2).
Výobca: AURA® Frästechnik GmbH, Breidenbach, Nemecko. Technické zmeny vyhradené.
Parametre nástrojov
| Kód | D1 (mm) | R (mm) | L2 (mm) | L3 (mm) | D3 (mm) | D2 (mm) | AT (mm) | °a | L1 (mm) | z | Stredové chladenie | iKlick |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 18301 | 0,1 | 0,05 | 0,1 | 0,3 | 0,09 | 4 | 0,3 | 0 | 50 | 1 | – |  |
| 18254 | 0,2 | 0,1 | 0,2 | 0,6 | 0,18 | 4 | 0,6 | 0 | 50 | 1 | – | |
| 18362 | 0,3 | 0,15 | 0,3 | 0,9 | 0,28 | 4 | 0,9 | 0 | 50 | 2 | – | |
| 18361 | 0,4 | 0,2 | 0,4 | 1,2 | 0,37 | 4 | 1,2 | 0 | 50 | 2 | – | |
| 20160 | 0,5 | 0,25 | 0,5 | 1,5 | 0,46 | 4 | 1,5 | 0 | 50 | 2 | – | |
| 20162 | 0,6 | 0,3 | 0,6 | 1,8 | 0,56 | 4 | 1,8 | 0 | 50 | 2 | – | |
| 20164 | 0,8 | 0,4 | 0,8 | 2,4 | 0,76 | 4 | 2,4 | 0 | 50 | 2 | – | |
| 20166 | 1 | 0,5 | 1 | 3 | 0,95 | 4 | 3 | 0 | 50 | 2 | – | |
| 20167 | 1 | 0,5 | 1 | 6 | 0,95 | 4 | 6 | 0 | 50 | 2 | – | |
| 20172 | 1,5 | 0,75 | 1,5 | 4,5 | 1,45 | 4 | 4,5 | 0 | 50 | 2 | – | |
| 20173 | 1,5 | 0,75 | 1,5 | 9 | 1,45 | 4 | 9 | 0 | 50 | 2 | – | |
| 20178 | 2 | 1 | 1,5 | 6 | 1,95 | 4 | 6 | 0 | 50 | 2 | – | |
| 20179 | 2 | 1 | 1,5 | 12 | 1,95 | 4 | 12 | 0 | 50 | 2 | – | |
| 20180 | 3 | 1,5 | 2 | 9 | 2,95 | 4 | 9 | 0 | 50 | 2 | – | |
| 20181 | 3 | 1,5 | 2 | 18 | 2,95 | 4 | 18 | 0 | 60 | 2 | – | |

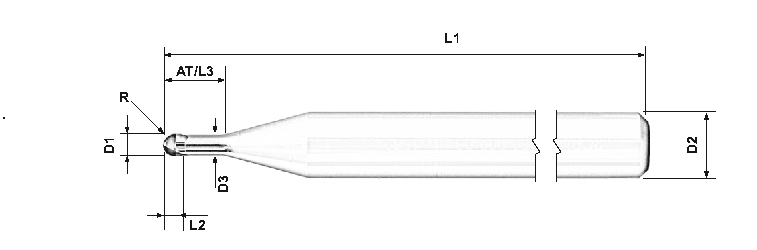

AT = pracovná hľbka, L1 = celková dĺžka. Kliknutím na kód otvoríte produkt, ikona iKlick otvorí 3D náhľad nástroja.
Často kladené otázky
Aký je rozdiel medzi [1cbnk] a [2cbnk]?
Frézy [1cbnk] majú jednu reznú hranu (z=1) a sú dostupné v D1 = 0,1 a 0,2 mm. Frézy [2cbnk] majú dve rezné hrany (z=2) pre D1 = 0,3 až 3 mm.
Na aké tvrdosti materiálov sú frézy vhodné?
Optimálne pre 54 až 65 HRC. Pri nižšej tvrdosti sú ekonomicky výhodnejšie štandardné karbidové nástroje KULON®.
Aké rezné podmienky odporúčate pre CBN frézy?
Ukážka pre kód 20160 (D1 = 0,5 mm): n = 42 000 ot./min, vf = 336 mm/min, vc = 66 m/min, ap = ae = 0,014 mm, fz = 0,004 mm. Odporúčame suché obrábanie alebo minimálne mazanie MQL.
Môžem použiť CBN frézy na hlínk alebo titán?
Nie. CBN nástroje sú určené výlučne pre kalené ocele a liatinu. Pre ostatné materiály používajte prísl. varianty KULON®.
Základné informácie
| Parameter | Hodnota |
|---|---|
| Typ nástroja | Guľová fréza CBN s krčkom (ballnose end mill, CBN with neck) |
| Rezný materiál | Kubický kryštalický bórnid dusíka (CBN) |
| Počet rezných hrán | [1cbnk]: z = 1 | [2cbnk]: z = 2 |
| Rozsah D1 | 0,1 – 3 mm |
| Stopka D2 | 4 mm (pre všetky varianty) |
| Uhol kužeľa °a | 0° (cylindrický krčok) |
| Celková dĺžka L1 | 50 mm (60 mm pre D1 = 3 mm, AT = 18 mm) |
| Vhodné materiály | Kalené ocele 54–65 HRC, liatina GG, GjV |
| Maximálne otáčky | 42 000 ot./min (D1 = 0,5 mm) |
| Stredové chladenie | Nie (–) |
| Výobca | AURA® Frästechnik GmbH, Breidenbach, Nemecko |
Dodatočné parametre
| Kategória: | ESHOP |
|---|---|
| Hmotnosť: | 0.008 kg |
| Druh nástroja: | Monolitná fréza |
| Druh obrábania: | Dokončovanie |
| Rada: | 1CBNK |
| Celková dĺžka: | 50 |
| Dĺžka reznej časti: | 0,1 |
| Dĺžka valcovej časti: | 0,3 |
| Obrábaný materiál: | Ocele kalené do 56 HRC, Liatiny a oceloliatiny, Ocele kalené do 65 HRC, Ocele kalené do 58 HRC, Vermicular |
| Počet zubov: | 1 |
| Povlak: | Bez povlaku |
| Pracovná hĺbka: | 0,3 |
| Priemer krčku: | 0,09 |
| Priemer nástroja: | 0,1 |
| Priemer stopky: | 4 |
| Rádius: | 0,05 |
| Rezný materiál: | CBN |
| Spôsob upnutia: | Stopka |
| Stredové chladenie: | Nie |
| Tvar nástroja: | Guľová fréza |
| Úkos frézy: | 0 |
| Ak si želáte kompletné balenie, objednajte si: | 1 ks |
