Fréza na zrážanie hrán D1=3,7 ?=30° z4 DSF <58HRC
AURA® [ff] – fréza pre frézovanie zrazení (D1 = 3,7 – 12 mm)
Špeciálna fréza zo spékaného karbidu pre frézovanie zrazení (skosenín). Vhodná na hrubovanie aj dokončovanie, univerzálne použiteľná. Špeciálne rozmery na vyžiadanie.
Geometria optimalizovaná pre zrazenia
Uhol °a definuje uhol zrazenia a je dostupný v hodnotách 15°, 30° a 45°. Príklad rezných podmienok pre kód 06030 (D1 = 6 mm, °a = 45°, materiál <52 HRC): n = 5 839 min⁻¹, vf = 1 051 mm/min, vc = 110 m/min, ap = 7,00 mm, fz = 0,060 mm.
Hlavné prednosti
- Hrubovanie aj dokončovanie – kompletné opracovanie zrazenia jedným nástrojom
- Tri uhly °a – 15°, 30° a 45° pre rôzne typy zrazení
- Univerzálne použiteľná – vhodná pre ocele, liatiny aj kalené materiály do 56 HRC
- Špeciálne rozmery na vyžiadanie – prispôsobenie konkrétnym požiadavkám
Pre aké materiály je určená
Vhodná pre konštrukčné ocele, 1.000N, 1.400N, GG, GjV a kalené ocele do 56 HRC. Obmedzene vhodná pre kalené ocele do 58 HRC, nerez (CrNi), titán, niklové bázy (INC), hliník (ALU) a kompozity (GFK). Nie je vhodná pre kalené materiály tvrdosti nad 58 HRC.
Výrobca: AURA® Frästechnik GmbH, Breidenbach, Nemecko. Technické zmeny vyhradené.
Parametre nástrojov

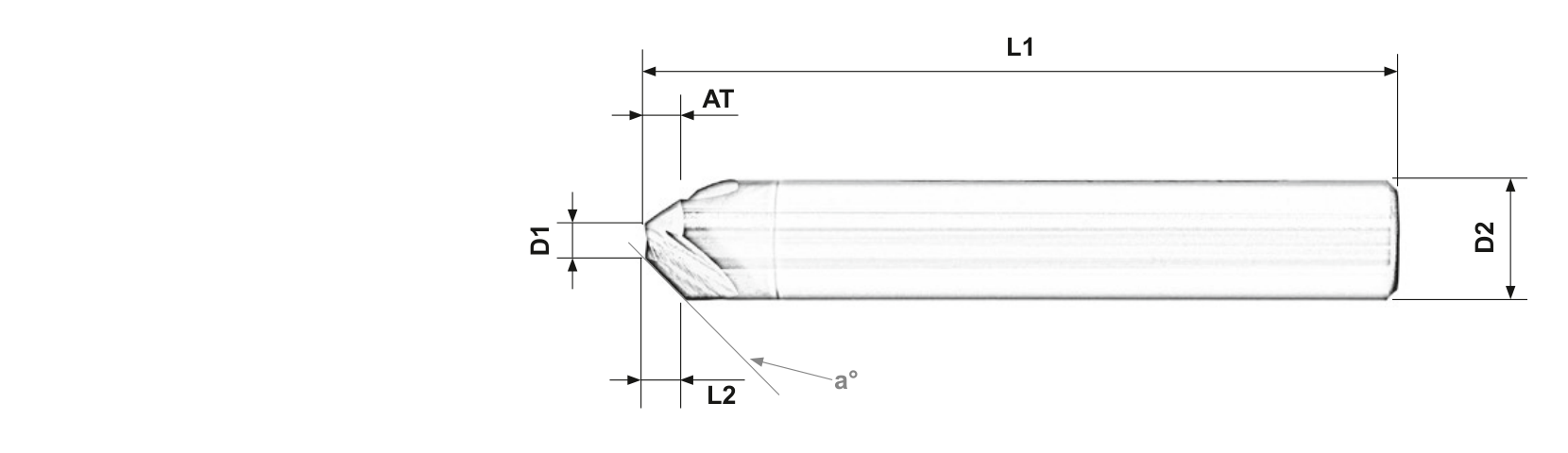

![Kótovaný nákres AURA® [ff]](https://cdn.myshoptet.com/usr/www.hhatools.sk/user/documents/upload/Obr%C3%A1zky%20s%20vysvetlivkami/AURA%20-%20obr/ff_nakres.png)
| Kód | D1 (mm) | R (mm) | L2 (mm) | L3 (mm) | D3 (mm) | D2 (mm) | AT (mm) | °a | L1 (mm) | z | Stredové chladenie | iKlick |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 06031 | 3,7 | 0 | 2 | – | – | 6 | 2 | 30° | 51 | 4 | – |  |
| 06025 | 4 | 0 | 1 | – | – | 6 | 1 | 45° | 51 | 3 | – | |
| 06026 | 4 | 0 | 2 | – | – | 8 | 2 | 45° | 59 | 3 | – | |
| 06027 | 4 | 0 | 3 | – | – | 10 | 3 | 45° | 67 | 3 | – | |
| 06028 | 4 | 0 | 4 | – | – | 12 | 4 | 45° | 74 | 3 | – | |
| 06037 | 4,4 | 0 | 3 | – | – | 6 | 3 | 15° | 51 | 4 | – | |
| 06032 | 4,5 | 0 | 3 | – | – | 8 | 3 | 30° | 59 | 4 | – | |
| 06034 | 5 | 0 | 6 | – | – | 12 | 6 | 30° | 74 | 4 | – | |
| 06033 | 5,4 | 0 | 4 | – | – | 10 | 4 | 30° | 67 | 4 | – | |
| 06035 | 5,6 | 0 | 9 | – | – | 16 | 9 | 30° | 83 | 4 | – | |
| 06038 | 5,85 | 0 | 4 | – | – | 8 | 4 | 15° | 59 | 4 | – | |
| 06029 | 6 | 0 | 5 | – | – | 16 | 5 | 45° | 83 | 3 | – | |
| 06030 | 6 | 0 | 7 | – | – | 20 | 7 | 45° | 100 | 3 | – | |
| 06036 | 6,15 | 0 | 12 | – | – | 20 | 12 | 30° | 100 | 4 | – | |
| 06039 | 6,8 | 0 | 6 | – | – | 10 | 6 | 15° | 67 | 4 | – | |
| 06040 | 7,7 | 0 | 8 | – | – | 12 | 8 | 15° | 74 | 4 | – | |
| 06041 | 10,65 | 0 | 10 | – | – | 16 | 10 | 15° | 83 | 4 | – | |
| 06042 | 12 | 0 | 15 | – | – | 20 | 15 | 15° | 100 | 4 | – | |
AT = hĺbka zrazenia, L1 = celková dĺžka, °a = uhol zrazenia. Kliknutím na kód otvoríte produkt, ikona iKlick otvorí 3D náhľad nástroja.
Často kladené otázky
Čo určuje uhol °a pri fréze [ff]?
Uhol °a definuje uhol zrazenia hrany. Pri 45° ide o štandardné zrazenie (najčastejší prípad), pri 30° a 15° o špeciálne geometrie pre konkrétne konštrukčné požiadavky. Pre každú aplikáciu je potrebné zvoliť správny uhol podľa výkresovej dokumentácie obrobku.
Prečo sú hodnoty L3 a D3 nevyplnené?
Fréza [ff] je určená výhradne pre frézovanie zrazení – nemá tipový rádius ani predlžujúcu časť, preto parametre L3 a D3 pre tento typ geometrie nie sú definované. Funkčné parametre sú L2 (dĺžka rezu) a AT (hĺbka zrazenia).
Je [ff] vhodná aj pre kalené materiály?
Áno, do tvrdosti 56 HRC (+). Pre materiály do 58 HRC je použitie obmedzene možné (+/–), ale odporúčame znížiť rezné podmienky a overiť výsledok. Pre tvrdosti nad 58 HRC [ff] nie je určená.
Základné informácie
| Parameter | Hodnota |
|---|---|
| Typ nástroja | Fréza pre frézovanie zrazení (skosenín) |
| Rad / označenie | [ff] |
| Priemer D1 | 3,7 – 12 mm |
| Priemer stopky D2 | 6, 8, 10, 12, 16 alebo 20 mm |
| Hĺbka zrazenia AT | 1 – 15 mm |
| Celková dĺžka L1 | 51 – 100 mm |
| Uhol °a | 15°, 30° alebo 45° |
| Počet zubov z | 3 alebo 4 |
| Stredové chladenie | Nie |
| Vhodné materiály | Ocele, 1.000N, 1.400N, GG, GjV, kalené ocele do 56 HRC |
| Obmedzene vhodné | Kalené do 58 HRC, CrNi, Titan, INC, ALU, AlSi, Cu, grafit, GFK |
| Nevhodné materiály | Kalené ocele nad 58 HRC |
| Špeciálne rozmery | Na vyžiadanie |
| Počet variantov | 18 |
| Výrobca | AURA® Frästechnik GmbH, Breidenbach, Nemecko |
Dodatočné parametre
| Kategória: | Zrážanie hrán |
|---|---|
| Hmotnosť: | 0.02 kg |
