AURA VILAS® [pbn] – PKD hladiaca gulička

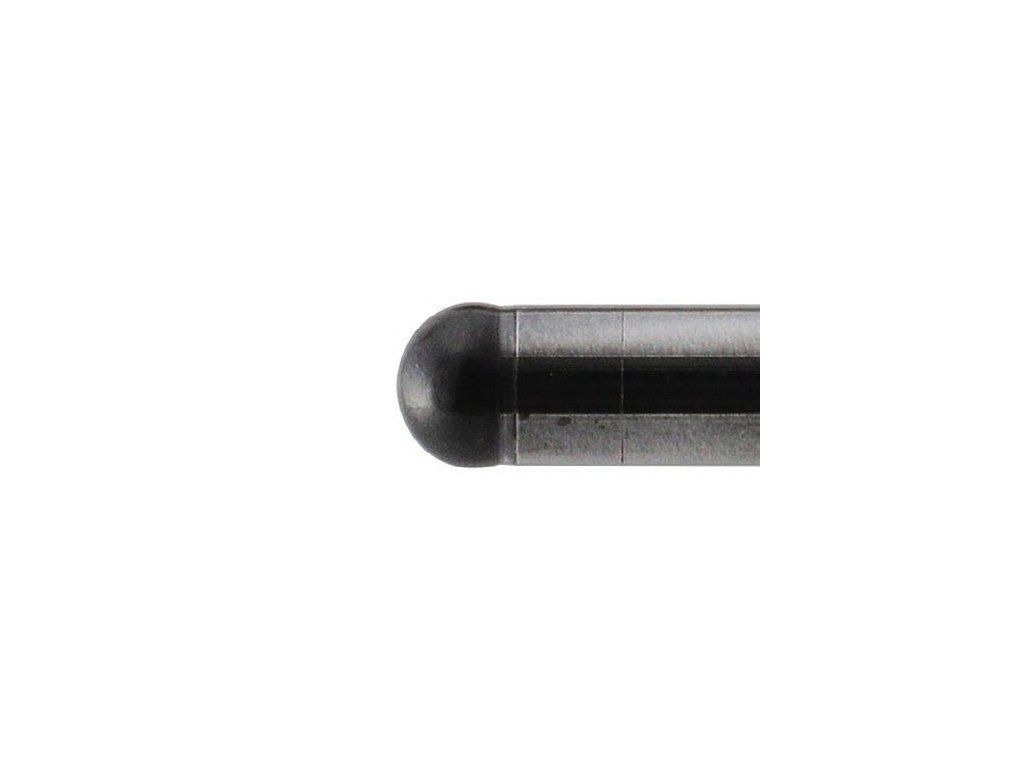

Diamantová hladiaca gulička pre dosiahnutie drsnosti povrchu v nanometrovom rozsahu v oceľových materiáloch. Vďaka geometricky nedefinovanej reznej hrane sa pretvára len niekoľko mikrometrov materiálu, čím vzniká rovnomerný a lesklý povrch.
Princíp funkcie
VILAS® [pbn] nevykonáva klasické frézovanie – gulička z PKD (polykryštalický diamant) tlačí a prehladzuje povrch materiálu. Ide teda o proces leštenia s geometricky nedefinovanou reznou hranou. Aby sa predišlo chemickému opotrebeniu, je nevyhnutná precízna prípravná práca a kalibrácia stroja pred použitím nástroja.
Hlavné prednosti
- Drsnosť Ra < 0,06 µm bez následného ručného leštenia
- Použiteľné v pevných a tvrdých oceliach do 58 HRC vrátane kalených materiálov do 65 HRC
- Ekonomická alternatíva k ručnému lešteniu – skrátenie výrobného času
- Integrovaná stopka D2 = 4 mm, jednoduchá výmena bez špeciálneho upínania
Pre aké materiály je určená
Nástroj je primárne určený pre kalené a tvrdé ocele do 58 HRC (resp. špecificky do 65 HRC). Kompatibilita bola overená pre materiály skupín: < 65 HRC, < 58 HRC, < 56 HRC, < 52 HRC a < 48 HRC. Nie je vhodná pre hliník, titanové zliatiny, niklové zliatiny, liatinu, meď, grafit ani sklolaminát.
Príklad rezných podmienok (kód 21743, D1 = 2 mm)
Materiál < 56 HRC: otáčky n = 36 000 min⁻¹, posun vf = 360 mm/min, rezná rýchlosť vc = 226 m/min, hĺbka záberu ap = ae = 0,005 mm, posuv na zub fz = 0,01 mm.
Výrobca: AURA® Frästechnik GmbH, Breidenbach, Nemecko. Technické zmeny vyhradené.
Parametre nástrojov

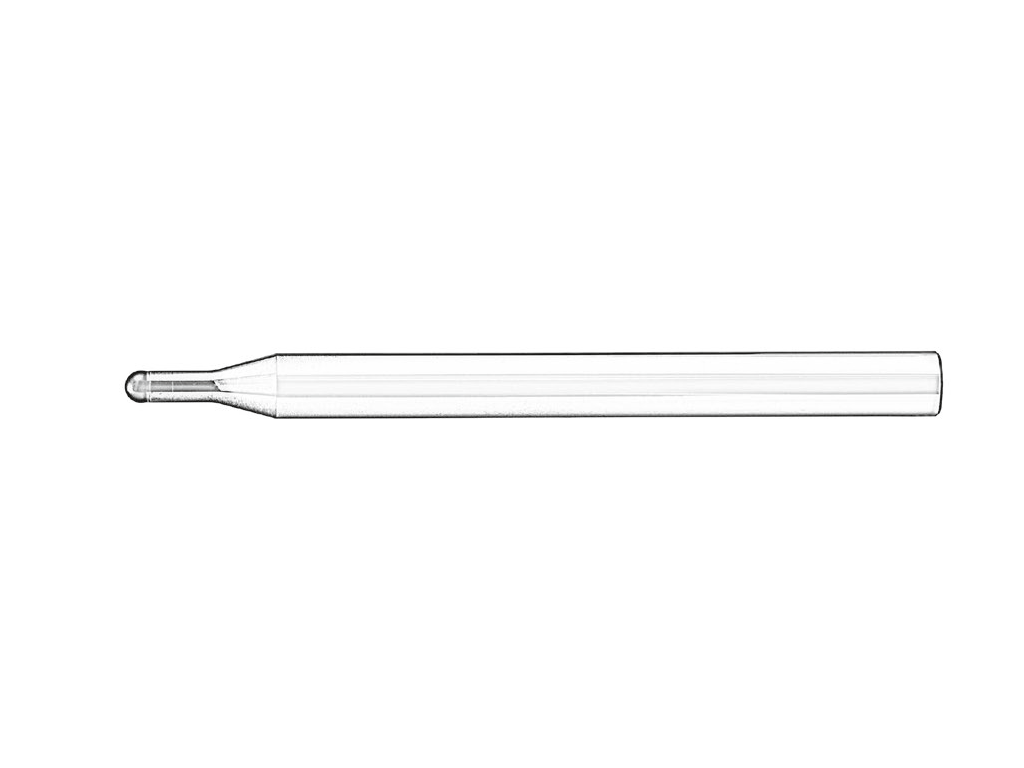

![Kótovaný nákres AURA VILAS® [pbn] – PKD leštiacka gulička](https://cdn.myshoptet.com/usr/www.hhatools.sk/user/documents/upload/blobid0-10.png?1779518127)
| Kód | D1 (mm) | R (mm) | L2 (mm) | L3 (mm) | D3 (mm) | D2 (mm) | AT (mm) | °a | L1 (mm) | z | Stredové chladenie | iKlick |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 21744 | 1 | 0,5 | 50 | 0,5 | 0,96 | 4 | 2,5 | 0 | 50 | 1 | – |  |
| 23110 | 1,5 | 0,75 | 50 | 0,75 | 1,45 | 4 | 3,75 | 0 | 50 | 1 | – | |
| 21743 | 2 | 1 | 50 | 1 | 1,95 | 4 | 5 | 0 | 50 | 1 | – | |
AT = pracovná hĺbka (= L3), L1 = celková dĺžka, R = polomer guličky, D1 = priemer guličky. Kliknutím na kód otvoríte produkt, ikona iKlick otvorí 3D náhľad nástroja.
Často kladené otázky
Čo je VILAS® [pbn] a ako sa líši od bežnej guľovej frézy?
VILAS® [pbn] nie je fréza v tradičnom zmysle – gulička z PKD (polykryštalický diamant) hladí povrch tlakom a kĺzaním, pričom odstraňuje len niekoľko mikrometrov materiálu. Výsledkom je zrkadlovo lesklý povrch s drsnosťou Ra < 0,06 µm, ktorý by bežnou frézou nebolo možné dosiahnuť.
V akých materiáloch možno VILAS® [pbn] používať?
Nástroj je určený výhradne pre oceľové materiály, najmä kalené ocele do 58 HRC (niektoré verzie až 65 HRC). Nie je vhodný pre neželezné kovy (hliník, meď, titán), niklové zliatiny, liatinu ani nekovové materiály (grafit, GFK).
Prečo je potrebná kalibrácia stroja pred použitím?
PKD je citlivý na chemické opotrebenie v kontakte s určitými materiálmi. Presná kalibrácia zaručuje, že nástroj leští správnym tlakom – pri príliš malom tlaku nedosiahnete lesk, pri príliš veľkom hrozí poškodenie guličky alebo povrchu obrobku.
Ako vybrať správnu veľkosť – D1 = 1, 1,5 alebo 2 mm?

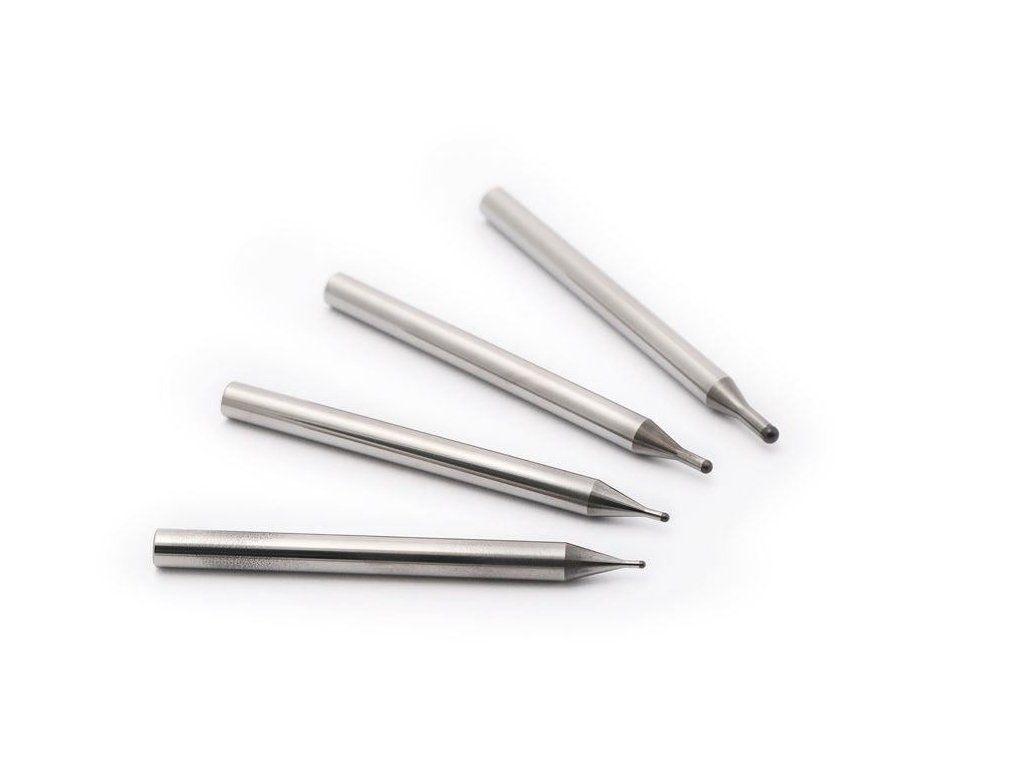

Menší priemer (D1 = 1 mm, kód 21744) je vhodný pre jemné detaily, filigránové plochy a malé rádiusy. Väčší priemer (D1 = 2 mm, kód 21743) je efektívnejší na plochách s väčším rádiusom a dáva vyššiu produktivitu na rovných plochách.
Základné informácie
| Parameter | Hodnota |
|---|---|
| Typ nástroja | PKD hladiaca gulička (polishing ball) |
| Rad / označenie | VILAS® [pbn] |
| Materiál reznej časti | PKD – polykryštalický diamant |
| Priemer guličky D1 | 1 mm / 1,5 mm / 2 mm |
| Priemer stopky D2 | 4 mm |
| Celková dĺžka L1 | 50 mm |
| Počet zubov z | 1 |
| Uhol °a | 0° |
| Stredové chladenie | Nie |
| Vhodné materiály | Kalené ocele do 58 HRC (až 65 HRC) |
| Nevhodné materiály | Hliník, titán, niklové zliatiny, liatina, grafit, GFK |
| Výrobca | AURA® Frästechnik GmbH, Breidenbach, Nemecko |
Dodatočné parametre
| Kategória: | Guľové frézy |
|---|---|
| Hmotnosť: | 0.008 kg |
| Druh nástroja: | Monolitná fréza |
| Druh obrábania: | Hrubovanie, Dokončovanie |
| Rada: | PBN |
| Celková dĺžka: | 50 |
| Dĺžka reznej časti: | 50 |
| Dĺžka valcovej časti: | 0,5 |
| Obrábaný materiál: | Ocele kalené do 56 HRC, Ocele kalené do 52 HRC, Ocele kalené do 48 HRC, Ocele kalené do 58 HRC |
| Počet zubov: | 1 |
| Povlak: | S diamantovým povlakom |
| Pracovná hĺbka: | 2,5 |
| Priemer krčku: | 0,96 |
| Priemer nástroja: | 1 |
| Priemer stopky: | 4 |
| Rádius: | 0,5 |
| Rezný materiál: | Tvrdokov |
| Spôsob upnutia: | Stopka |
| Stredové chladenie: | Nie |
| Tvar nástroja: | Guľová fréza |
| Úkos frézy: | 0 |
| Ak si želáte kompletné balenie, objednajte si: | 1 ks |
