Rohová fréza s rádiusom D1=3 R=0,5 z3 3ESVR <56HRC
AURA KANTOS® [3esvr] – 3-briová stopková fréza s rohový polomerom pre kalené ocele do 56 HRC
KANTOS® [3esvr] je 3-briová stopková fréza s rohový polomerom R (torus end mill), navrhnutá pre maximálnu procesovú spoľahlivosť aj v náročných podmienkach. Kombinácia rohového polomeru R = 0,5–3 mm a troch brí zabezpečuje hladký, spoľahlivý rez s predĺženou životnosťou rohov oproti plochej stopkovej fréze.
Vlastnosti frézy [3esvr]
Rohový polomer R chráni rohy reznej hrany pred vylamovaním a zároveň zlepšuje kvalitu povrchu pri 3D kontúrovaní. Tri bria (z = 3) poskytujú dobrý odvod triesok pri zachovaní hladkého chodu. Fréza je schopná vŕtania a ponorného rezu (drilling and diving). Dostupné sú štandardné varianty (bez krčka) aj varianty s cylindrickým krčkom pre hlboké dutiny. Rohový polomer R = 0,5–3 mm pokrýva spektrum od jemného rádiusovania po výrazné zaoblenie rohov.
Hlavné prednosti
- Rohový polomer R = 0,5–3 mm – ochrana rohu, dlhšia životnosť, lepší Ra pri 3D frézovaní
- 2D a 3D frézovanie – univerzálna použiteľnosť pre plochy, kontúry aj zložité tvary
- Vŕtanie a ponorný rez – priame zarezávanie bez predvrtávania
- Hladký chod – 3 bria s rohový polomerom minimalizujú rázy a vibrácie
- Rozsah D1 = 3–20 mm – kompletné pokrytie bežných tvarových frézovacích operácií
Pre aké materiály je určená
Optimálna pre kalené ocele do 56 HRC, materiály 1.400N, 1.000N a Steel. Podmienečne vhodná pre materiály do 52 a 48 HRC a liatinu GG. Nie je určená pre materiály nad 58 HRC, CrNi zliatiny, titán, INC, ALU, AlSi, Cu, GRAPH ani GFK.
Typické nasadenie
Tvarové frézovanie dutín, kapsy, kontúr a zakrivených plôch v kalených nástrojových oceliach do 56 HRC. Vhodná pre 2D a 3D pohyby, ponorné zarezávanie a frézovanie rohov s rádiusovým prechodom. Ukážkové rezné dáta pre kód 00390 (D1 = 10 mm, R = 1 mm): n = 3 503 ot./min, vf = 452 mm/min, vc = 110 m/min, ap = 4,00 mm, ae = 0,00 mm, fz = 0,043 mm – pri materiáli < 56 HRC.
Výrobca: AURA® Frästechnik GmbH, Breidenbach, Nemecko. Technické zmeny vyhradené.
Parametre nástrojov

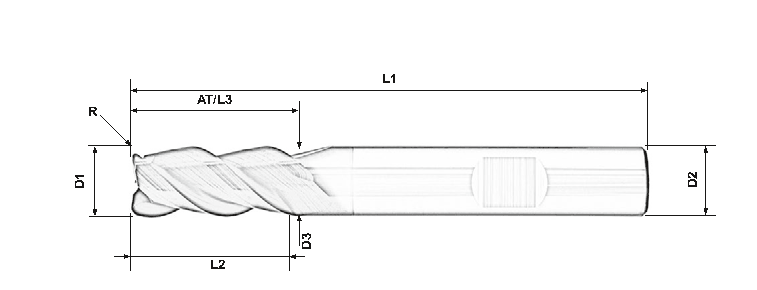

![Kotovaný nákres KANTOS® [3esvr] – 3-briová torusová fréza s rohový polomerom](https://cdn.myshoptet.com/usr/www.hhatools.sk/user/documents/upload/blobid0-60.png?1779871747)
| Kód | D1 (mm) | R (mm) | L2 (mm) | L3 (mm) | D3 (mm) | D2 (mm) | AT (mm) | °a | L1 (mm) | z | Stredové chladenie | iKlick |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 06354 | 3 | 0,5 | 10 | 13 | 2,93 | 6 | 13 | 0 | 58 | 3 | - |  |
| 06355 | 3,5 | 1 | 10 | 13 | - | 6 | 13 | 0 | 58 | 3 | - | |
| 00388 | 6 | 1 | 15 | - | - | 6 | 15 | 0 | 58 | 3 | - | |
| 19777 | 6 | 1 | 15 | 25 | 5,6 | 6 | 25 | 0 | 58 | 3 | - | |
| 06356 | 6 | 2 | 15 | - | - | 6 | 15 | 0 | 58 | 3 | - | |
| 19778 | 6 | 2 | 15 | 25 | 5,6 | 6 | 25 | 0 | 58 | 3 | - | |
| 00389 | 8 | 1 | 17 | - | - | 8 | 17 | 0 | 64 | 3 | - | |
| 16404 | 8 | 1 | 17 | 30 | 7,6 | 8 | 30 | 0 | 64 | 3 | - | |
| 06357 | 8 | 2 | 17 | - | - | 8 | 17 | 0 | 64 | 3 | - | |
| 19779 | 8 | 2 | 17 | 30 | 7,6 | 8 | 30 | 0 | 64 | 3 | - | |
| 06360 | 8 | 3 | 17 | - | - | 8 | 17 | 0 | 64 | 3 | - | |
| 19780 | 8 | 3 | 17 | 30 | 7,6 | 8 | 30 | 0 | 64 | 3 | - | |
| 00390 | 10 | 1 | 22 | - | - | 10 | 22 | 0 | 73 | 3 | - | |
| 19781 | 10 | 1 | 22 | 35 | 9,5 | 10 | 35 | 0 | 73 | 3 | - | |
| 06358 | 10 | 2 | 22 | - | - | 10 | 22 | 0 | 73 | 3 | - | |
| 19782 | 10 | 2 | 22 | 35 | 9,5 | 10 | 35 | 0 | 73 | 3 | - | |
| 06359 | 10 | 3 | 22 | - | - | 10 | 22 | 0 | 73 | 3 | - | |
| 19783 | 10 | 3 | 22 | 35 | 9,5 | 10 | 35 | 0 | 73 | 3 | - | |
Rozmery v mm. Skratky: D1 – priemer frézovania, R – rohový polomer, L2 – dĺžka rezu, L3 – dĺžka krčka (= AT, „–" = bez zúženia), D3 – priemer krčka („–" = bez zúženia), D2 – priemer stopky, AT – dĺžka krčka, °a – uhol kužeľa (= 0°), L1 – celková dĺžka, z – počet brí, IKZ – interné chladenie.
Často kladené otázky
Aký je rozdiel medzi [3esv] a [3esvr]?
[3esv] má plochý roh s ochrannou fasou (R = 0 + ESV skosenie) – je vhodná pre frézovanie plôch a drážok kde je požadovaný ostrý roh. [3esvr] má rohový polomer R > 0, čo z nej robí torusovú frézu – je lepšia pre 3D kontúrovanie, kde rohový polomer znižuje zaťaženie hrany a zlepšuje Ra. Výber závisí od požadovaného tvaru rohu obrobku.
Ako ovplyvňuje veľkosť R výber nástroja?
Väčší R (napr. R = 3 mm pri D1 = 8 mm) = výraznejší torus, väčšia plocha kontaktu, lepší povrch pri kopirovacích pohyboch. Menší R (napr. R = 0,5 mm pri D1 = 3 mm) = skoro plochá fréza s minimálnym rádiusovaním, vhodná keď je potrebný takmer ostrý roh. Rohový polomer musí byť vždy R ≤ D1/2.
Aký je rozdiel medzi variantmi bez krčka a s krčkom?
Varianty bez krčka (L3 = –, D3 = –) sú štandardné torus frézy vhodné pre plytšie operácie. Varianty s krčkom (napr. L3 = 30 mm pri D1 = 8 mm) majú zúžený cylindrický krček za reznou zónou a umožňujú hlbšie zárezy bez kolízie stopky so stenou obrobku. Krčkové varianty sú vhodné pre hlboké dutiny a kapsy.
Prečo má [3esvr] 3 bria namiesto 4?
Pre tvarové frézovanie v kalených oceliach je z = 3 optimálny: poskytuje dostatok priestoru pre odvod triesok (keďže pri torus fréze sa trieska tvorí po celej rohový hrane) a zároveň dostatočne hladký povrch. Štyri bria (z = 4) by mohli spôsobovať upínanie triesok pri hlbších záberoch v materiáloch s vyšším obsahom zliatinových prvkov.
Základné informácie
| Parameter | Hodnota |
|---|---|
| Typ nástroja | 3-briová torusová fréza s rohový polomerom – 3-flute torus end mill with corner radius |
| Rezný materiál | Spekane legované karbidy (hard metal) |
| Počet brí | z = 3 |
| Rohový polomer R | 0,5 / 1 / 2 / 3 mm |
| Priemer D1 | 3 / 3,5 / 6 / 8 / 10 / 12 / 16 / 20 mm |
| Priemer stopky D2 | 6 mm (D1 = 3–6 mm) / 8 mm (D1 = 8 mm) / 10 mm (D1 = 10 mm) / 12 mm (D1 = 12 mm) / 16 mm (D1 = 16 mm) / 20 mm (D1 = 20 mm) |
| Uhol kužeľa °a | 0° (cylindrický krček) |
| Interné chladenie | Nie (bez IKZ) |
| Krček | Varianty bez krčka (štandardné) aj s cylindrickým krčkom pre hlboké dutiny |
| Vhodné materiály | Ocele do 56 HRC, 1.400N, 1.000N, Steel, GG; podmienečne do 52 a 48 HRC; NEVHODNÉ pre CrNi, Ti, ALU, GRAPH |
| Značka | KANTOS® (AURA® Frästechnik GmbH) |
Dodatočné parametre
| Kategória: | ESHOP |
|---|---|
| Druh nástroja: | Monolitná fréza |
| Druh obrábania: | Hrubovanie, Dokončovanie |
| Rada: | 3ESVR |
| Celková dĺžka: | 58 |
| Dĺžka reznej časti: | 10 |
| Dĺžka valcovej časti: | 13 |
| Obrábaný materiál: | Ocele kalené do 48 HRC, Ocele do 1400 N, Ocele do 1000 N, Ocele do 800 N, Ocele (konštrukčné), Liatiny a oceloliatiny |
| Počet zubov: | 3 |
| Povlak: | S povlakom |
| Pracovná hĺbka: | 13 |
| Priemer krčku: | 2,93 |
| Priemer nástroja: | 3 |
| Priemer stopky: | 6 |
| Rádius: | 0,5 |
| Rezný materiál: | Tvrdokov |
| Spôsob upnutia: | Stopka |
| Stredové chladenie: | Nie |
| Tvar nástroja: | Rohová fréza s rádiusom |
| Úkos frézy: | 0 |
| Ak si želáte kompletné balenie, objednajte si: | 1 ks |
