Rohová fréza D1=3 F=0,1 z4 4ESVC <56HRC s krčkom
AURA KANTOS® [4esvc] – 4-briová stopková fréza s ochrannou fazetou a striedavými uhlami skrutu pre drážkovanie a vŕtacie frézovanie
KANTOS® [4esvc] je presná 4-briová stopková fréza (z = 4) s ochrannou fazetou F = 0,1–0,3 mm a striedavými uhlami skrutu, navrhnutá pre drážkovanie, orezávanie a vŕtacie frézovanie. Je priamym vylepšením rady [4esv] – rovnaká rezná geometria s rozšíreným sortimentom a optimalizovanými parametrami pre bežné ocele, nástrojové ocele a liatiny.
Vlastnosti frézy [4esvc]
Ochranná fazeta F (0,1 až 0,3 mm podľa priemeru) chráni čelnú reznú hranu pred vylamovaním pri plnom ponorení do materiálu. Štyri bria (z = 4) so striedavými uhlami skrutu zaručujú plynulý chod, rovnomerné zaťaženie a minimálne vibrácie. Cylindrický krček (D3 blízky D1, °a = 0°) umožňuje hlboké zárezy. Fréza je vhodná pre plné drážkovanie, orezávanie stien a vŕtacie frézovanie (helical interpolation) v jednom nástroji.
Hlavné prednosti
- Ochranná fazeta F = 0,1–0,3 mm – spoľahlivá ochrana čelnej hrany, plné ponorenie bez lomu
- Striedavé uhly skrutu – plynulý chod, nízke vibrácie, dlhšia životnosť
- Drážkovanie, orezávanie aj vŕtanie – universálna operácia v jednom nástroji
- Vysoká procesná spoľahlivosť – stabilný záber aj pri plnom priemere (ae = D1)
- Rozsah D1 = 3–16 mm – pokrytie bežných operácií v oceliach a liatiných
Pre aké materiály je určená
Optimálna pre bežné konštrukčné ocele (Steel), nástrojové ocele (1.400N, 1.000N, do 52 a 48 HRC) a liatinu GG. Podmienečne vhodná pre kalené ocele do 56 HRC a CrNi zliatiny. Nie je vhodná pre titán, INC, hliník, grafit ani GFK.
Typické nasadenie
Drážkovanie a frézovanie uzatvorených kapiet s plným zárezom, orezávanie zvislých stien a vŕtacie frézovanie (helical interpolation) v nástrojových oceliach. Ukážkové rezné dáta pre kód 21420 (D1 = 12 mm, F = 0,25 mm, z = 4): n = 3 554 ot./min, vf = 967 mm/min, vc = 134 m/min, ap = 12 mm, ae = 0 mm, fz = 0,068 mm – pri materiáli Steel.
Výrobca: AURA® Frästechnik GmbH, Breidenbach, Nemecko. Technické zmeny vyhradené.
Parametre nástrojov

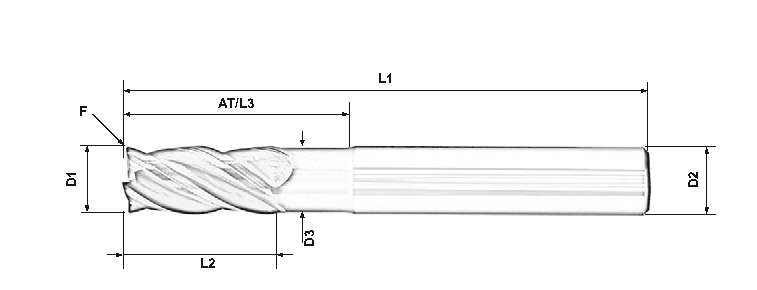

![Kotovaný nákres KANTOS® [4esvc] – 4-briová stopková fréza s ochrannou fazetou](https://cdn.myshoptet.com/usr/www.hhatools.sk/user/documents/upload/blobid0-77.png?1780309415)
| Kód | D1 (mm) | R (mm) | L2 (mm) | L3 (mm) | D3 (mm) | D2 (mm) | AT (mm) | °a | L1 (mm) | z | Stredové chladenie | iKlick |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 21408 | 3 | 0,1 | 4,5 | 6 | 2,9 | 6 | 6 | 0 | 51 | 4 | - |  |
| 21409 | 3 | 0,1 | 6 | 9 | 2,9 | 6 | 9 | 0 | 51 | 4 | - | |
| 21410 | 4 | 0,1 | 6 | 8 | 3,8 | 6 | 8 | 0 | 51 | 4 | - | |
| 21411 | 4 | 0,1 | 8 | 12 | 3,8 | 6 | 12 | 0 | 51 | 4 | - | |
| 21412 | 5 | 0,1 | 7,5 | 10 | 4,8 | 6 | 10 | 0 | 51 | 4 | - | |
| 21413 | 5 | 0,1 | 10 | 15 | 4,8 | 6 | 15 | 0 | 51 | 4 | - | |
| 21414 | 6 | 0,1 | 9 | 12 | 5,6 | 6 | 12 | 0 | 51 | 4 | - | |
| 21415 | 6 | 0,1 | 12 | 18 | 5,6 | 6 | 18 | 0 | 60 | 4 | - | |
| 21757 | 6 | 0,1 | 12 | 30 | 5,6 | 6 | 30 | 0 | 70 | 4 | - | |
| 21416 | 8 | 0,15 | 12 | 16 | 7,6 | 8 | 16 | 0 | 59 | 4 | - | |
| 21417 | 8 | 0,15 | 16 | 24 | 7,6 | 8 | 24 | 0 | 64 | 4 | - | |
| 21418 | 10 | 0,2 | 15 | 20 | 9,5 | 10 | 20 | 0 | 67 | 4 | - | |
| 21419 | 10 | 0,2 | 20 | 30 | 9,5 | 10 | 30 | 0 | 75 | 4 | - | |
| 21420 | 12 | 0,25 | 18 | 24 | 11,5 | 12 | 24 | 0 | 74 | 4 | - | |
| 21421 | 12 | 0,25 | 24 | 36 | 11,5 | 12 | 36 | 0 | 84 | 4 | - | |
| 22065 | 16 | 0,3 | 32 | 48 | 15,55 | 16 | 48 | 0 | 100 | 4 | - | |
Rozmery v mm. Skratky: D1 – priemer frézovania, F – ochranná fazeta (protective chamfer), L2 – dĺžka rezu, L3 – dĺžka krčka (= AT), D3 – priemer krčka, D2 – priemer stopky, AT – dĺžka krčka, °a – uhol kužeľa (= 0°), L1 – celková dĺžka, z – počet brí, IKZ – interné chladenie.
Často kladené otázky
Čo znamená "4esvc" a aký je rozdiel oproti [4esv]?
Skratka [4esvc] je rozšírená verzia [4esv] – "4-flute end mill with protective chamfer, variant C". Oba nástroje majú rovnakú základnú geometriu s ochrannou fazetou a striedavými uhlami skrutu pre drážkovanie a vŕtacie frézovanie. [4esvc] predstavuje rozšírený a optimalizovaný sortiment s novými kódmi, zatiaľ čo [4esv] je pôvodná rada. Technické parametre (F, z, materiály) sú prakticky identické.
Čo je striedavý uhol skrutu a prečo je dôležitý?
Striedavé uhly skrutu (unequal helix/variable pitch) znamenajú, že jednotlivé bria nemajú rovnakú uhlová vzdialenosť medzi sebou. Namiesto rovnomerných 90° (pri z = 4) sú uhly mierne odlišné – napr. 85°/95°/85°/95°. Toto rozloženie rozkladá rezonančné frekvencie rezného procesu, čím potláča vibrácie a chvenie pri drážkovaní a plnom záberere.
Kedy použiť [4esvc] namiesto [ssf] alebo [4esvr]?
[ssf] (R = 0, bez fazety) je pre dokončovanie ostrých rohov. [4esvr] má väčšiu ochrannú fazetu F = 0,25–5 mm pre konturové frézovanie. [4esvc] s F = 0,1–0,3 mm je optimálna pre drážkovanie a plné zanáranie, kde malá fazeta chráni hranu pri záberoch, ale neovplyvňuje výrazne tvar rohov. Je to ideálny kompromis medzi ostrou hranou [ssf] a rohovou rádiou [4esvr].
Má [4esvc] vnútorné chladenie?
Nie – KANTOS® [4esvc] nemá vnútorné chladenie (IKZ = -). Pre bežné ocele a liatiny je štandardné vonkajšie chladenie emulziou dostatočné. Pri plnom drážkovaní (ap = D1) je dôležité zabezpečiť vydatný prívod chladiva a efektívny odvod triesok zo zóny rezu.
Základné informácie
| Parameter | Hodnota |
|---|---|
| Typ nástroja | 4-briová stopková fréza s ochrannou fazetou a striedavými uhlami skrutu – 4-flute end mill with protective chamfer and variable pitch |
| Rezný materiál | Spekane legované karbidy (hard metal) |
| Ochranná fazeta F | 0,1 mm (D1 = 3–6 mm) / 0,15 mm (D1 = 8 mm) / 0,2 mm (D1 = 10 mm) / 0,25 mm (D1 = 12 mm) / 0,3 mm (D1 = 16 mm) |
| Počet brí | z = 4 (striedavé uhly skrutu) |
| Priemer D1 | 3 / 4 / 5 / 6 / 8 / 10 / 12 / 16 mm |
| Priemer stopky D2 | 6 mm (D1 = 3–6 mm) / 8 mm (D1 = 8 mm) / 10 mm (D1 = 10 mm) / 12 mm (D1 = 12 mm) / 16 mm (D1 = 16 mm) |
| Uhol kužeľa °a | 0° (cylindrický krček) |
| Interné chladenie | Nie (bez IKZ) |
| Vhodné materiály | Steel, 1.400N, 1.000N, GG; podmienečne do 56 HRC, CrNi; NEVHODNÉ pre Ti, INC, ALU, GRAPH, GFK |
| Značka | KANTOS® (AURA® Frästechnik GmbH) |
Dodatočné parametre
| Kategória: | ESHOP |
|---|---|
| Druh nástroja: | Monolitná fréza |
| Druh obrábania: | Hrubovanie, Dokončovanie |
| Rada: | 4ESVC |
| Celková dĺžka: | 51 |
| Dĺžka reznej časti: | 4,5 |
| Dĺžka valcovej časti: | 6 |
| Obrábaný materiál: | Ocele kalené do 52 HRC, Ocele kalené do 48 HRC, Ocele do 1400 N, Ocele do 1000 N, Ocele do 800 N, Ocele (konštrukčné), Liatiny a oceloliatiny |
| Počet zubov: | 4 |
| Povlak: | S povlakom |
| Pracovná hĺbka: | 6 |
| Priemer krčku: | 2,9 |
| Priemer nástroja: | 3 |
| Priemer stopky: | 6 |
| Rezný materiál: | Tvrdokov |
| Spôsob upnutia: | Stopka |
| Stredové chladenie: | Nie |
| Tvar nástroja: | Rohová fréza |
| Úkos frézy: | 0 |
| Zrazenie hrany: | 0,1 |
| Ak si želáte kompletné balenie, objednajte si: | 1 ks |
